Filterelement im industriellen Einsatz
Das Filterelement ist das eigentliche Funktionsteil eines Filtergehäuses und bestimmt, wie sauber das Medium die Anlage verlässt. Es arbeitet in Hydrauliksystemen, Schmierkreisläufen und in der Druckluftaufbereitung. Aufbau, Filtermaterial und Feinheit entscheiden, wie zuverlässig Pumpen, Ventile und Aktoren vor Partikeln und Wasser geschützt sind.
Aufbau und Funktion vom Filterelement

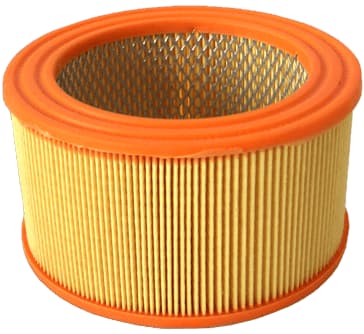

Ein Filterelement besteht aus einem Stützkörper, dem Filtermedium und meist zwei Endkappen mit Dichtungen. Das Medium ist gefaltet, damit auf wenig Bauraum eine große Filterfläche entsteht. Üblich sind Glasfaser, Edelstahlgewebe und in Sonderfällen Hastelloy für aggressive Medien. Glasfaserlagen erreichen feine Abscheidegrade bei niedrigen Druckdifferenzen; Drahtgewebe ist mechanisch belastbarer und mehrfach reinigbar.
Im Betrieb strömt das Öl oder die Druckluft von außen nach innen durch das Medium. Partikel ab einer definierten Größe werden zurückgehalten – gemessen in Mikrometern und im Beta-Verhältnis nach ISO 16889. Mit zunehmender Beladung steigt die Druckdifferenz. Ein Verschmutzungsanzeiger signalisiert, wann das Element zu tauschen ist.
Bauformen: Druck-, Rücklauf- und Saug-Filterelement

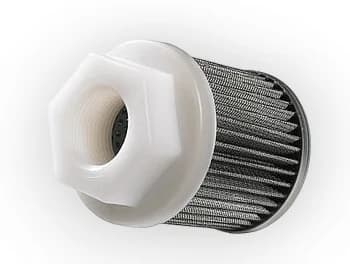

In der Hydraulik unterscheidet man vier typische Einbaupositionen. Das Druckfilterelement sitzt nach der Pumpe und schützt empfindliche Proportional- und Servoventile; es muss hohen Systemdrücken standhalten. Das Rücklauffilterelement filtert das Öl, bevor es in den Tank zurückläuft, und hält die Reinheitsklasse im Reservoir stabil. Das Saugfilterelement wird vor der Pumpe eingesetzt und ist meist grober ausgelegt, um Kavitation zu vermeiden.
Das Belüftungsfilterelement verhindert, dass beim Pegelausgleich Staub und Feuchte in den Tank gelangen. Daneben gibt es Spin-On-Elemente als Wechselpatrone sowie Prozessfilter für Sonderanwendungen. Für die Pneumatik kommen Koaleszenz- und Aktivkohleelemente in der Druckluftaufbereitung hinzu.
Filterelement auswählen: Feinheit, Werkstoff und Anschluss
Ausgangspunkt der Auswahl ist die geforderte Ölreinheit nach ISO 4406 oder NAS 1638. Daraus ergibt sich die Filterfeinheit – üblich sind 3, 6, 10, 20 oder 25 µm absolut. Volumenstrom, Betriebsdruck, Viskositätsbereich und das Medium selbst schränken die Wahl weiter ein. Wässrige Lösungen oder aggressive Chemikalien sprechen für Edelstahl- oder Hastelloy-Elemente; für Standardhydrauliköle genügen Glasfasermedien.
Bauhöhe, Außen- und Innendurchmesser sowie die Dichtungsausführung müssen zum vorhandenen Gehäuse passen. Bereits eine falsche O-Ring-Qualität kann zu Leckage führen. Beim Tausch lohnt der Abgleich der Herstellernummer mit einer Kreuzreferenz: Hydac-, Bosch Rexroth-, Hengst Filtration- und Stauff-Elemente sind oft baugleich austauschbar, sofern Maße, Bypass-Ventil und Differenzdruckkennlinie übereinstimmen.
Wartung und Wechselintervall vom Filterelement
Ein Filterelement ist ein Verschleißteil. Es sollte nach Herstellerangabe oder spätestens beim Ansprechen der Verschmutzungsanzeige gewechselt werden. Je nach Belastung liegt das Intervall in der Praxis zwischen 500 und 4.000 Betriebsstunden.
Vor dem Tausch wird das System drucklos gemacht und das Gehäuse entleert. Die alten Dichtungen gehören grundsätzlich ersetzt. Ein gebrauchtes Element sollte nicht ausgeklopft oder gereinigt werden, weil dabei Fasern brechen können. Nach dem Einbau empfiehlt sich eine Probefahrt mit anschließender Kontrolle der Druckdifferenz. Regelmäßige Ölprobenanalysen zeigen frühzeitig, ob die gewählte Filterfeinheit zur tatsächlichen Belastung passt.
