Neuf & Original

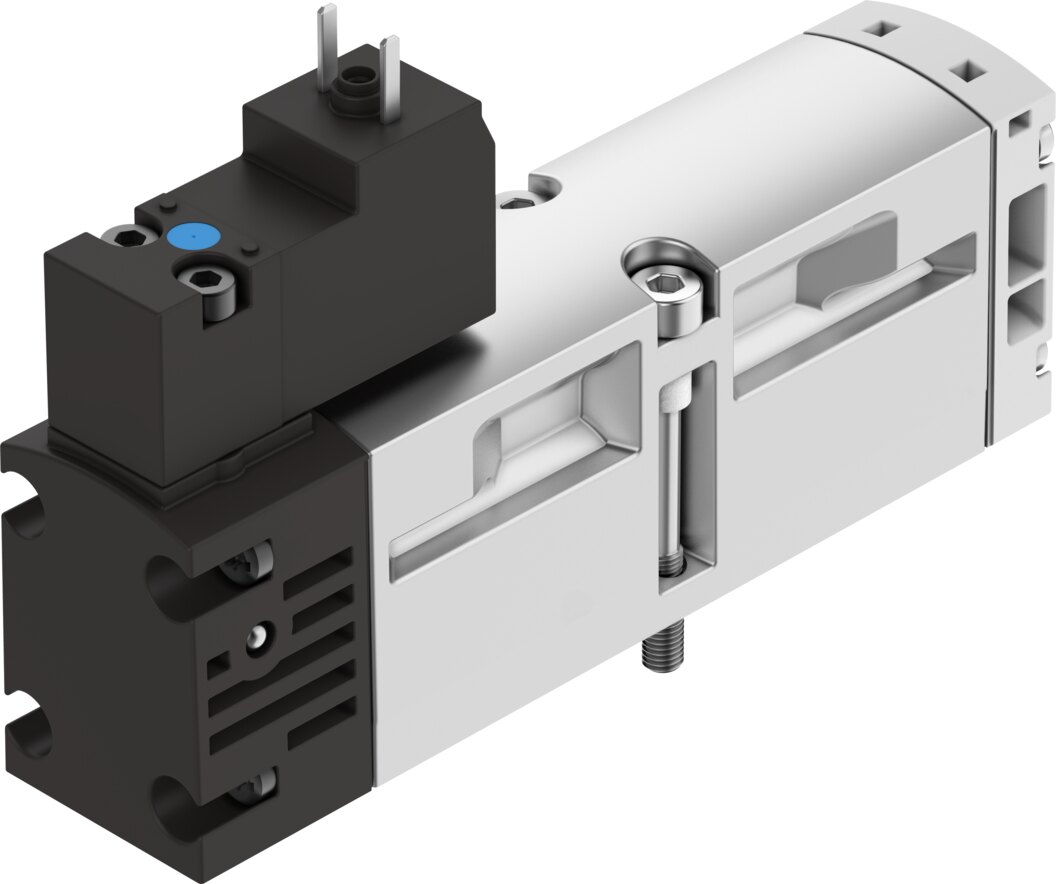

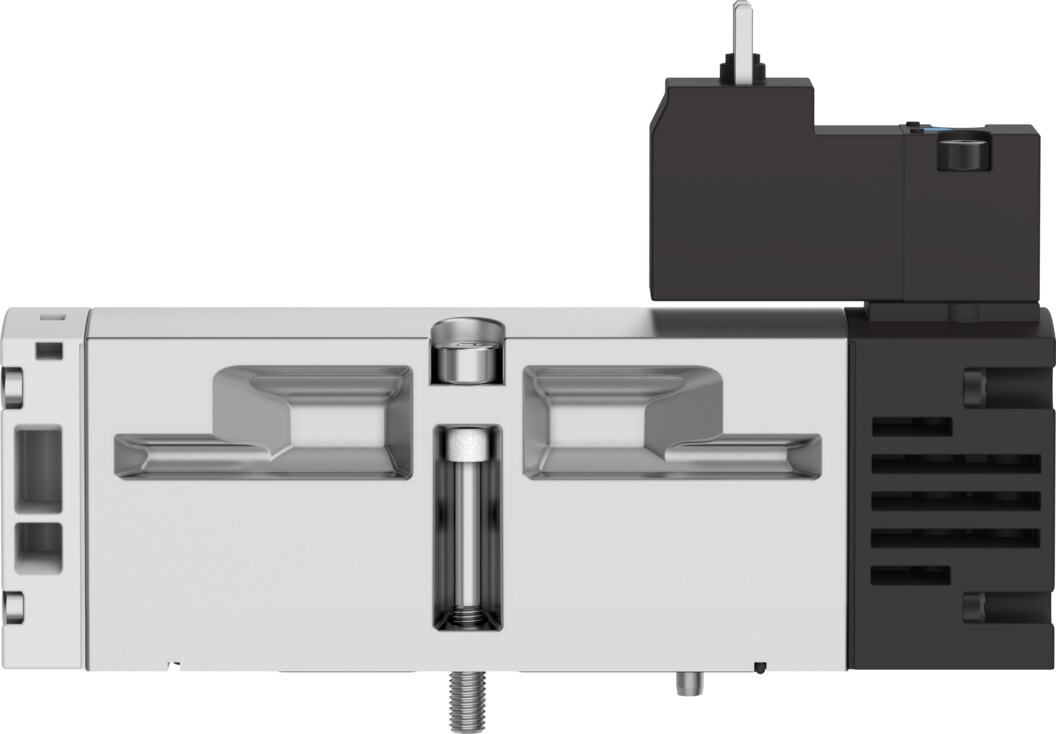

Festo 546700 MagnetventilClé de type fabricant: VSVA-B-M52-AH-A1-1C1
Prix & Disponibilité
97,30 €
HT
|115,79 € TTC
Disponibilité:
Livraison:
Livraison gratuite à partir de 2 pièces|
Livraison gratuite à partir de 2 pièces|
Trouvé moins cher ailleurs ? Envoyez-nous l'offre par lien ou en PDF, nous nous alignons en général.
Unité d'emballage:
1 pièce
1 pièce
ou payer directement
En cliquant sur ce bouton, vous passez une commande ferme. Votre adresse de livraison et votre e-mail proviennent de votre compte PayPal. CGV · Confidentialité
Nous acceptons
Facture
Paiement anticipé
Support
Conseil sur le choix, les alternatives et la disponibilité
Lun. - Ven. de 08:00 - 18:00
+49 39203 863988 (Allemand & Anglais)sales@partbase.com (toutes les langues)
Bekannt aus
Beschaffbar über
Caractéristiques pour 546700 de Festo
- Ventilfunktion
- 5/2 monostabil
- Betätigungsart
- elektrisch
- Ventilgröße
- 26 mm
- Normalnenndurchfluss (normalisiert nach DIN 1343)
- 1100 l/min
- Pneumatischer Arbeitsanschluss
- Anschlussplatte Größe 26 mm nach ISO 15407-1Anschlussplatte Größe 01 nach VDMA 24563G1/4
- Betriebsspannung
- 24V DC
- Betriebsdruck
- 0.3 MPa ... 1 MPa
- Betriebsdruck
- 3 bar ... 10 bar
- Konstruktiver Aufbau
- Kolben-Schieber
- Rückstellart
- pneumatische Feder
- Zulassung
- c UL us - Recognized (OL)
- Schutzart
- IP65NEMA 4
- Nennweite
- 9 mm
- Abluftfunktion
- drosselbar
- Dichtprinzip
- weich
- Einbaulage
- beliebig
- Entspricht Norm
- ISO 15407-1VDMA 24563
- Handhilfsbetätigung
- tastend
- Steuerart
- vorgesteuert
- Steuerluftversorgung
- intern
- Strömungsrichtung
- nicht reversibel
- Symbol
- 00991049
- Überdeckung
- positive Überdeckung
- Signalzustandsanzeige
- LED
- Steuerdruck
- 0.3 MPa ... 1 MPa
- Steuerdruck
- 3 bar ... 10 bar
- Durchfluss Ventil
- 1400 l/min
- Durchfluss Ventil auf Einzelanschlussplatte
- 1100 l/min
- Durchfluss Ventil pneumatisch verkettet
- 1100 l/min
- Schaltzeit aus
- 43 ms
- Schaltzeit ein
- 35 ms
- Einschaltdauer
- 100%
- Max. positiver Prüfimpuls bei 0 Signal
- 1800 µs
- Max. negativer Prüfimpuls bei 1 Signal
- 800 µs
- Spulenkennwerte
- 24 V DC: 1,8 W
- Zulässige Spannungsschwankungen
- -15 % / +10 %
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B1/B2-L
- Mediumstemperatur
- -5 °C ... 50 °C
- Relative Luftfeuchtigkeit
- 0 - 90 %
- Schalldruckpegel
- 85 dB(A)
- Steuermedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur
- -5 °C ... 50 °C
- Max. Anziehdrehmoment Ventilbefestigung
- 1.8 Nm ... 2.2 Nm
- Elektrischer Anschluss
- Form Cnach DIN EN 175301-803ohne Schutzleiter
- Befestigungsart
- auf Anschlussplatte
- Anschluss Steuerhilfsluft 12
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Anschluss Steuerhilfsluft 14
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Anschluss Steuerabluft 82/84
- gefasstnicht gefasst nach Norm
- Pneumatischer Anschluss 1
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 2
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 3
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 4
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 5
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Vorsteuerschnittstelle
- nach ISO 15218
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Dichtungen
- HNBRNBR
- Werkstoff Gehäuse
- Aluminium-Druckguss
- Werkstoff Schrauben
- Stahlverzinkt
- Documents
- Documentation 546700
- Fiche technique 546700
- Fiche technique de fiabilité 546700
- Données CAO 546700
Description d'article fabricant
Normventile ISO 15407-1 mit Einzelstecker.
Informations supplémentaires pour 546700 de Festo
- Authenticité de l'article
- Article original
- État de l'article
- Neuf
- Poids unitaire
- 180 g
- Dimensions (L x l x H)
- non disponible
- Pays d'origine**
- Sur demande
- Numéro de douane
- 84812090
- GTIN
- 4052568184841
- Conforme RoHS
- Oui
- Fabricant
- Festo
