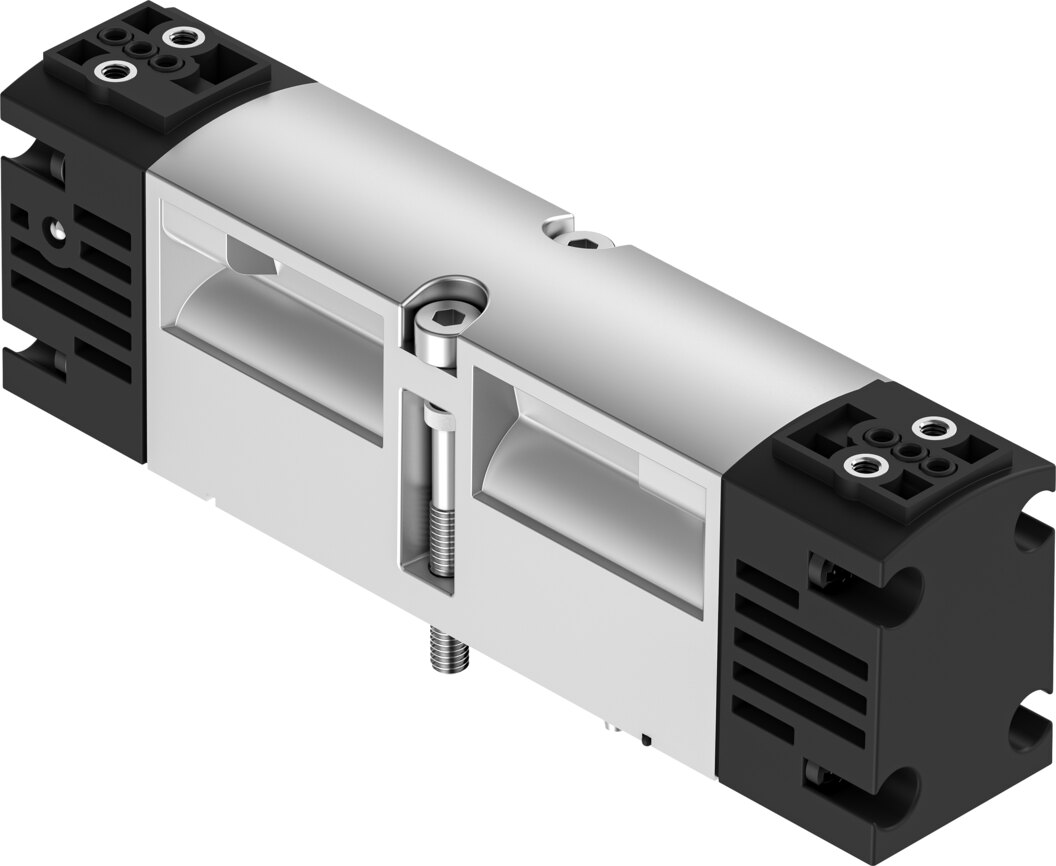

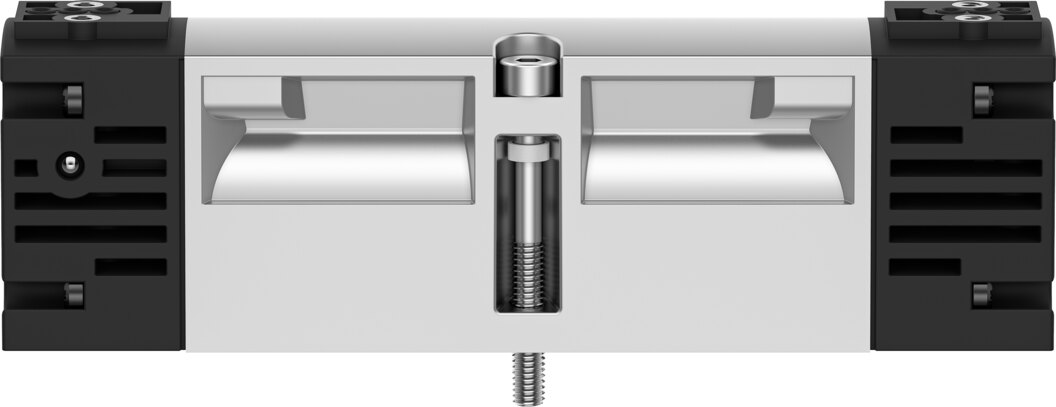

Festo 546746 Grundventil

Preis & Verfügbarkeit

92,42 €

exkl. MwSt.

|

109,98 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Grundventil
Klicken zum Kopieren
Hersteller-Artikelnummer:
546746
Klicken zum Kopieren
Hersteller-Typenschlüssel:
VSVA-B-P53E-A2-P1
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 546746 von Festo

Ventilfunktion
5/3 entlüftet
Betätigungsart
elektrisch
Ventilgröße
18 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)
450 l/min
Pneumatischer Arbeitsanschluss
Anschlussplatte Größe 18 mm nach ISO 15407-1Anschlussplatte Größe 02 nach VDMA 24563G1/8
Betriebsdruck
0.3 MPa ... 1 MPa
Betriebsdruck
3 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Zulassung
c UL us - Recognized (OL)
Schutzart
IP65NEMA 4
Nennweite
5 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Entspricht Norm
ISO 15407-1VDMA 24563
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991082
Überdeckung
positive Überdeckung
Signalzustandsanzeige
LED
Steuerdruck
0.3 MPa ... 1 MPa
Steuerdruck
3 bar ... 10 bar
Durchfluss Ventil
650 l/min
Durchfluss Ventil auf Einzelanschlussplatte
500 l/min
Durchfluss Ventil pneumatisch verkettet
450 l/min
Einschaltdauer
100%
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 °C ... 50 °C
Relative Luftfeuchtigkeit
0 - 90 %
Schalldruckpegel
85 dB(A)
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 °C ... 50 °C
Max. Anziehdrehmoment Ventilbefestigung
0.9 Nm ... 1.1 Nm
Befestigungsart
auf Anschlussplatte
Anschluss Steuerhilfsluft 12
Anschlussplatte Größe 18 mm nach ISO 15407-1
Anschluss Steuerhilfsluft 14
Anschlussplatte Größe 18 mm nach ISO 15407-1
Anschluss Steuerabluft 82/84
gefasstnicht gefasst nach Norm
Pneumatischer Anschluss 1
Anschlussplatte Größe 18 mm nach ISO 15407-1
Pneumatischer Anschluss 2
Anschlussplatte Größe 18 mm nach ISO 15407-1
Pneumatischer Anschluss 3
Anschlussplatte Größe 18 mm nach ISO 15407-1
Pneumatischer Anschluss 4
Anschlussplatte Größe 18 mm nach ISO 15407-1
Pneumatischer Anschluss 5
Anschlussplatte Größe 18 mm nach ISO 15407-1
Vorsteuerschnittstelle
nach ISO 15218
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
HNBRNBR
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoff Schrauben
Stahlverzinkt
Dokumente

Hersteller-Artikelbeschreibung

Normventile ISO 15407-1 mit Einzelstecker.

Weitere Informationen für 546746 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
98 g
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84812090
GTIN
4052568185084
RoHS konform
Ja
Hersteller
Festo
