Neu & Original

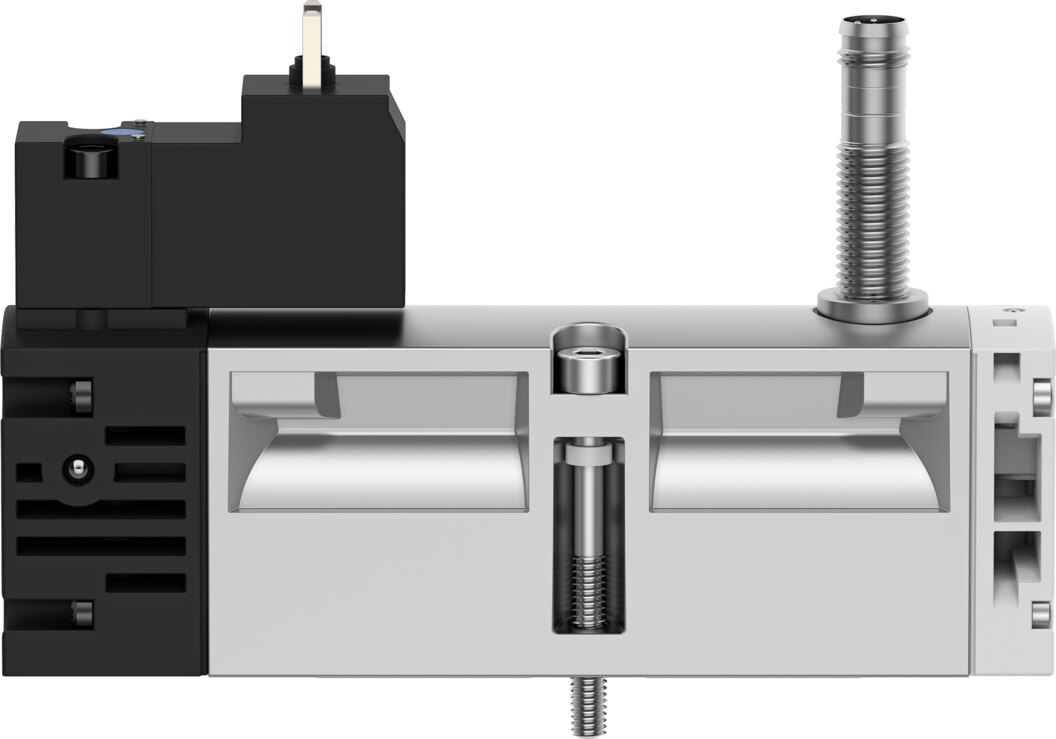

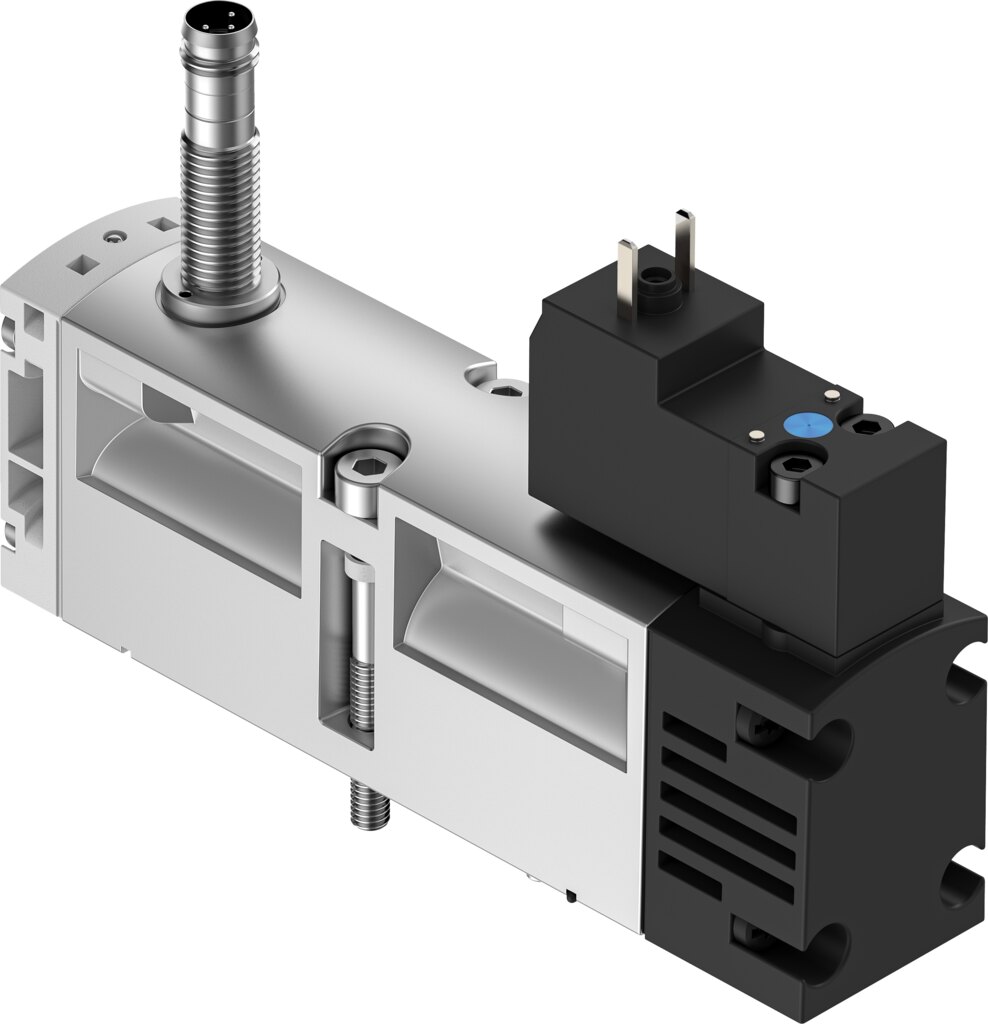

Festo 560726 MagnetventilHersteller-Typenschlüssel: VSVA-B-M52-MZ-A1-1C1-APP
Preis & Verfügbarkeit
194,27 €
exkl. MwSt.
|231,18 € inkl. MwSt.
Verfügbarkeit:
Versand:
Versandkostenfreiinnerhalb Deutschlands|
Versandkostenfreiinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Mit Klick auf den Button bestellen Sie zahlungspflichtig. Lieferadresse und E-Mail werden aus Ihrem PayPal-Konto übernommen. AGB · Datenschutz
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo. - Fr. von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für 560726 von Festo
- Ventilfunktion
- 5/2 monostabil
- Betätigungsart
- elektrisch
- Baubreite
- 26 mm
- Normalnenndurchfluss (normalisiert nach DIN 1343)
- 1100 l/min
- Pneumatischer Arbeitsanschluss
- Anschlussplatte Größe 26 mm nach ISO 15407-1Anschlussplatte Größe 01 nach VDMA 24563G1/4
- Betriebsspannung
- 24V DC
- Betriebsdruck
- -0.09 MPa ... 1.6 MPa
- Betriebsdruck
- -0.9 bar ... 16 bar
- Konstruktiver Aufbau
- Kolben-Schieber
- Rückstellart
- mechanische Feder
- Zulassung
- C-Tickc UL us - Recognized (OL)
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinie
- Zertifikat ausstellende Stelle
- UL MH19482
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMV
- Schutzart
- IP65NEMA 4
- Nennweite
- 9 mm
- Abluftfunktion
- drosselbarüber Drosselplatteüber Einzelanschlussplatte
- Dichtprinzip
- weich
- Einbaulage
- beliebig
- Entspricht Norm
- ISO 15407-1VDMA 24563
- Handhilfsbetätigung
- verdeckt
- Steuerart
- vorgesteuert
- Steuerluftversorgung
- extern
- Strömungsrichtung
- beliebig
- Symbol
- 00997391
- Messprinzip
- induktiv
- Überdeckung
- positive Überdeckung
- Verpolungsschutz Sensor
- für alle elektrischen Anschlüsse
- Signalzustandsanzeige
- mit Zubehör
- Schaltstellungsabfrage
- Ruhestellung mit Sensor
- Schaltzustandsanzeige Sensor
- LED
- Steuerdruck
- 0.3 MPa ... 1 MPa
- Steuerdruck
- 3 bar ... 10 bar
- Durchfluss Ventil
- 1400 l/min
- Durchfluss Ventil auf Einzelanschlussplatte
- 1100 l/min
- Durchfluss Ventil pneumatisch verkettet
- 1100 l/min
- Schaltzeit aus
- 41 ms
- Schaltzeit ein
- 21 ms
- Ventil - Sensorschaltzeit ein
- 60 ms
- Ventil - Sensorschaltzeit aus
- 11 ms
- Einschaltdauer
- 100%
- Max. positiver Prüfimpuls bei 0 Signal
- 1800 µs
- Max. negativer Prüfimpuls bei 1 Signal
- 800 µs
- Nennbetriebsspannung DC
- 24 V
- Schaltausgang
- PNP
- Spulenkennwerte
- 24 V DC: 1,8 W
- Zulässige Spannungsschwankungen
- -15 % / +10 %
- Betriebsmedium
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium
- Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B1/B2-L
- Mediumstemperatur
- -5 °C ... 50 °C
- Relative Luftfeuchtigkeit
- 0 - 90 %
- Schalldruckpegel
- 85 dB(A)
- Umgebungstemperatur
- -5 °C ... 50 °C
- Max. Anziehdrehmoment Ventilbefestigung
- 1.8 Nm ... 2.2 Nm
- Betriebsspannungsbereich DC Sensor
- 10 V ... 30 V
- Kurzschlussfestigkeit Sensor
- taktend
- Leerlaufstrom Sensor
- 10 mA
- Max. Ausgangsstrom Sensor
- 200 mA
- Max. Schaltfrequenz Sensor
- 5000 Hz
- Restwelligkeit Sensor
- ± 10 %
- Spannungsfall Sensor
- 2 V
- Elektrischer Anschluss
- Form Cnach EN 175301-803ohne Schutzleiter
- Sensoranschluss
- Stecker3-poligM8x1
- Befestigungsart
- auf Anschlussplatte
- Anschluss Steuerluft 12/14
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Anschluss Steuerabluft 82/84
- gefasstnicht gefasstwahlweise:
- Pneumatischer Anschluss 1
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 2
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 3
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 4
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 5
- Anschlussplatte Größe 26 mm nach ISO 15407-1
- Vorsteuerschnittstelle
- nach ISO 15218
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Dichtungen
- FPMNBR
- Werkstoff Gehäuse
- Aluminium-DruckgussPA
- Werkstoff Schrauben
- Stahl, verzinkt
- Schaltelementfunktion
- Öffner
- Dokumente
- Dokumentation 560726
- Datenblatt 560726
- Produktzuverlässigkeits-Datenblatt 560726
- CAD-Daten 560726
Hersteller-Artikelbeschreibung
Normventile ISO 15407-1 mit Einzelstecker.
Weitere Informationen für 560726 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 289 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84812090
- GTIN
- 4052568207595
- RoHS konform
- Ja
- Hersteller
- Festo
