Neu & Original

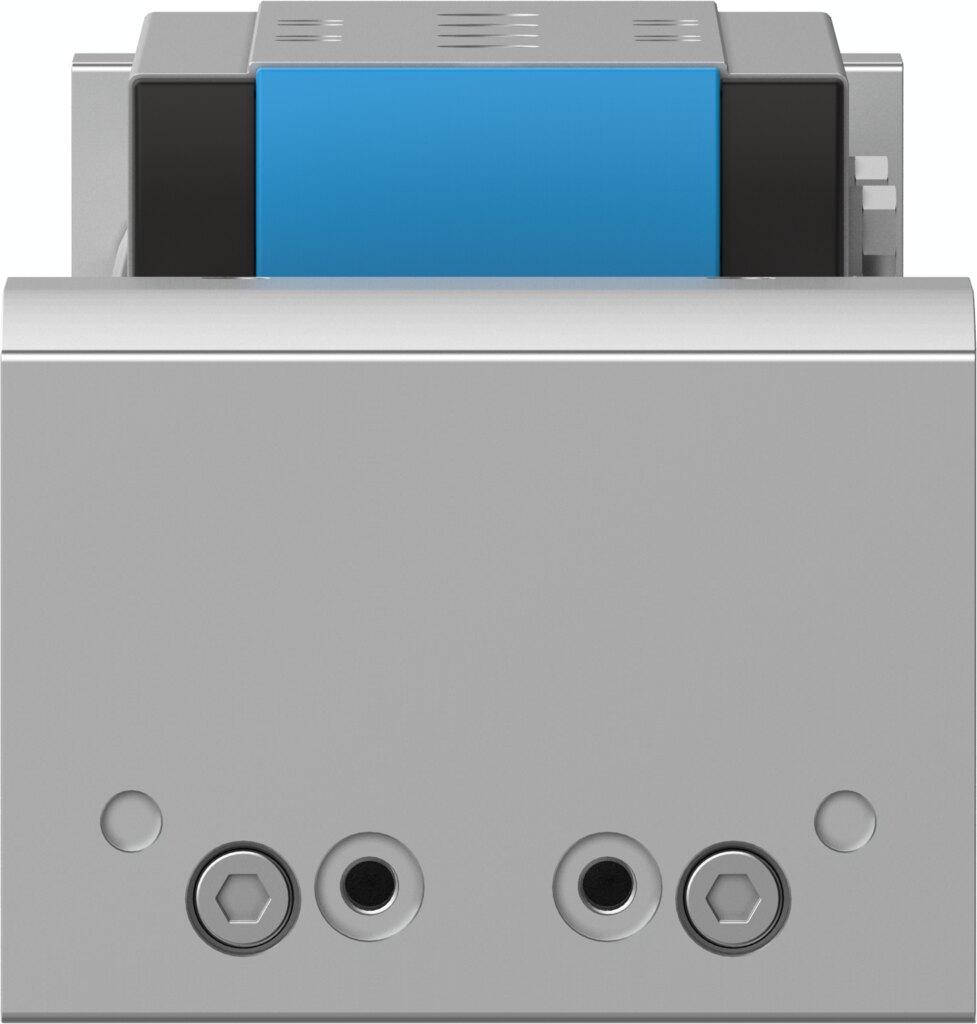

Symbolabbildung
Festo ZahnriemenachseHersteller-Typenschlüssel:
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Versandkostenfrei·Kein Mindestbestellwert|
Versandkostenfrei·Kein Mindestbestellwert|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren






Rechnung
Vorkasse
Wir liefern auchZum Sortiment
Fittings & Schläuche
Gewindefittings, Kupplungen, Armaturen und Schläuche aus Messing, Edelstahl und Kunststoff.
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für 8041863 von Festo
- Antriebsritzel Wirkdurchmesser
- 39.79 mm
- Arbeitshub
- 1200 mm
- Baugröße
- 80
- Hubreserve
- 0 mm
- Zahnriemen-Teilung
- 5 mm
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Zahnriemen
- Motorart
- SchrittmotorServomotor
- Messprinzip Wegmesssystem
- inkremental
- Max. Beschleunigung
- 50 m/s²
- Max. Geschwindigkeit
- 5 m/s
- Wiederholgenauigkeit
- ±0,08 mm
- Einschaltdauer
- 100%
- LABS-Konformität
- VDMA24364-Zone III
- Schutzart
- IP40
- Umgebungstemperatur
- -10 °C ... 60 °C
- Flächenmomente 2. Grades Iy
- 257180 mm⁴
- Flächenmomente 2. Grades Iz
- 913660 mm⁴
- Max. Antriebsmoment
- 15.92 Nm
- Max. Kraft Fy
- 2500 N
- Max. Kraft Fz
- 3050 N
- Max. Kraft Fy Gesamtachse
- 2500 N
- Max. Kraft Fz Gesamtachse
- 3050 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 9200 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 11224 N
- Max. Leerlauf- Verschiebewiderstand
- 50.3 N
- Max. Moment Mx
- 36 Nm
- Max. Moment My
- 228 Nm
- Max. Moment Mz
- 228 Nm
- Max. Moment Mx Gesamtachse
- 36 Nm
- Max. Moment My Gesamtachse
- 228 Nm
- Max. Moment Mz Gesamtachse
- 228 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 132 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 839 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 839 Nm
- Abstand Schlittenoberfläche zur Führungsmitte
- 50 mm
- Max. Vorschubkraft Fx
- 800 N
- Leerlaufantriebsmoment
- 1 Nm
- Torsionsträgheitsmoment It
- 159250 mm⁴
- Massenträgheitsmoment JH pro Meter Hub
- 0.93 kgcm²
- Massenträgheitsmoment JL pro kg Nutzlast
- 3.96 kgcm²
- Massenträgheitsmoment JO
- 9.82 kgcm²
- Massenträgheitsmoment JW für Zusatzschlitten
- 7.61 kgcm²
- Vorschubkonstante
- 125 mm/U
- Referenzlebensdauer
- 5000 km
- Gewicht Schlitten
- 1900 g
- Gewicht Zusatzschlitten
- 1530 g
- Grundgewicht bei 0 mm Hub
- 4700 g
- Gewichtszuschlag pro 10 mm Hub
- 51 g
- Dynamische Durchbiegung (Last bewegt)
- 0,05 % der Länge der Achse,maximal 0,5 mm
- Statische Durchbiegung (Last im Stillstand)
- 0,1 % der Länge der Achse
- Werkstoff Profil
- Aluminium-Knetlegierungeloxiert
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Abdeckband
- rostfreier Edelbandstahl
- Werkstoff Antriebsdeckel
- Aluminium-Knetlegierungeloxiert
- Werkstoff Führung Schlitten
- Edelstahl
- Werkstoff Führungsschiene
- Edelstahl
- Werkstoff Riemenscheiben
- hochlegierter Stahl rostfrei
- Werkstoff Schlitten
- Aluminium-Knetlegierungeloxiert
- Werkstoff Zahnriemenklemmkörper
- Edelstahlguss
- Werkstoff Zahnriemen
- Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
- Dokumente
- Dokumentation 8041863
- Dokumentation 8041863
- Datenblatt 8041863
- CAD-Daten 8041863
Hersteller-Artikelbeschreibung
Robust und sehr schnell: Die Zahnriemenachse ELGA-TB meistert Ihre Aufgaben mühelos.Durch innenliegende Führungen (Kugelumlauf-, Rollen- und Geitführung) und das robuste Abdeckband ist sie für Ihre anspruchsvollen Applikationen ideal.
Weitere Informationen für 8041863 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- nicht verfügbar
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568286637
- RoHS konform
- Ja
- Hersteller
- Festo
