Neu & Original

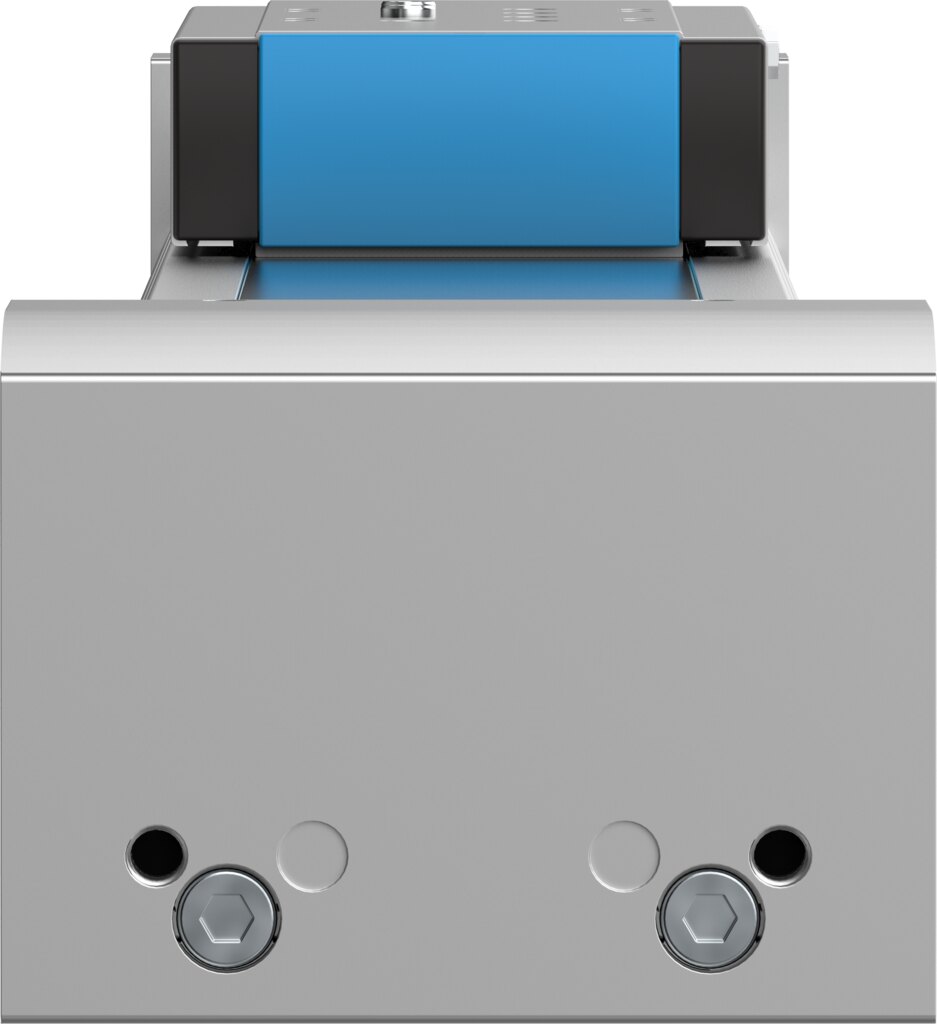

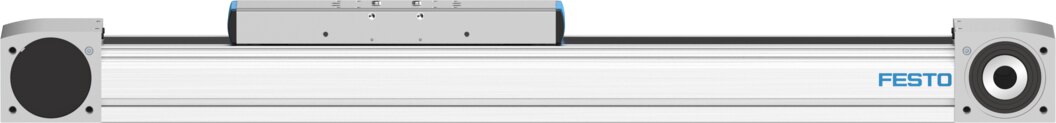

Festo 8041865 Zahnriemenachse
Preis & Verfügbarkeit
2.593,25 €
exkl. MwSt.
|3.085,97 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- ZahnriemenachseKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8041865Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- ELGA-TB-KF-120-500-0HKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8041865 von Festo
- Antriebsritzel Wirkdurchmesser
- 52.52 mm
- Arbeitshub
- 500 mm
- Baugröße
- 120
- Hubreserve
- 0 mm
- Zahnriemen-Teilung
- 5 mm
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Zahnriemen
- Motorart
- SchrittmotorServomotor
- Messprinzip Wegmesssystem
- inkremental
- Max. Beschleunigung
- 50 m/s²
- Max. Geschwindigkeit
- 5 m/s
- Wiederholgenauigkeit
- ±0,08 mm
- Einschaltdauer
- 100%
- LABS-Konformität
- VDMA24364-Zone III
- Schutzart
- IP40
- Umgebungstemperatur
- -10 °C ... 60 °C
- Flächenmomente 2. Grades Iy
- 1264580 mm⁴
- Flächenmomente 2. Grades Iz
- 4365790 mm⁴
- Max. Antriebsmoment
- 34.1 Nm
- Max. Kraft Fy
- 5500 N
- Max. Kraft Fz
- 6890 N
- Max. Kraft Fy Gesamtachse
- 5500 N
- Max. Kraft Fz Gesamtachse
- 6890 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 20240 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 25355 N
- Max. Leerlauf- Verschiebewiderstand
- 76.2 N
- Max. Moment Mx
- 104 Nm
- Max. Moment My
- 680 Nm
- Max. Moment Mz
- 680 Nm
- Max. Moment Mx Gesamtachse
- 104 Nm
- Max. Moment My Gesamtachse
- 680 Nm
- Max. Moment Mz Gesamtachse
- 680 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 383 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 2502 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 2502 Nm
- Abstand Schlittenoberfläche zur Führungsmitte
- 70 mm
- Max. Vorschubkraft Fx
- 1300 N
- Leerlaufantriebsmoment
- 2.8 Nm
- Torsionsträgheitsmoment It
- 435680 mm⁴
- Massenträgheitsmoment JH pro Meter Hub
- 2.15 kgcm²
- Massenträgheitsmoment JL pro kg Nutzlast
- 6.9 kgcm²
- Massenträgheitsmoment JO
- 40.99 kgcm²
- Massenträgheitsmoment JW für Zusatzschlitten
- 28.91 kgcm²
- Vorschubkonstante
- 165 mm/U
- Referenzlebensdauer
- 5000 km
- Gewicht Schlitten
- 4190 g
- Gewicht Zusatzschlitten
- 3240 g
- Grundgewicht bei 0 mm Hub
- 15680 g
- Gewichtszuschlag pro 10 mm Hub
- 106 g
- Dynamische Durchbiegung (Last bewegt)
- 0,05 % der Länge der Achse,maximal 0,5 mm
- Statische Durchbiegung (Last im Stillstand)
- 0,1 % der Länge der Achse
- Werkstoff Profil
- Aluminium-Knetlegierungeloxiert
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Abdeckband
- rostfreier Edelbandstahl
- Werkstoff Antriebsdeckel
- Aluminium-Knetlegierungeloxiert
- Werkstoff Führung Schlitten
- Vergütungsstahl
- Werkstoff Führungsschiene
- VergütungsstahlCorrotect beschichtet
- Werkstoff Riemenscheiben
- hochlegierter Stahl rostfrei
- Werkstoff Schlitten
- Aluminium-Knetlegierungeloxiert
- Werkstoff Zahnriemenklemmkörper
- Edelstahlguss
- Werkstoff Zahnriemen
- Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
- Dokumente
- Dokumentation 8041865
- Dokumentation 8041865
- Datenblatt 8041865
- CAD-Daten 8041865
Hersteller-Artikelbeschreibung
Robust und sehr schnell: Die Zahnriemenachse ELGA-TB meistert Ihre Aufgaben mühelos.Durch innenliegende Führungen (Kugelumlauf-, Rollen- und Geitführung) und das robuste Abdeckband ist sie für Ihre anspruchsvollen Applikationen ideal.
Weitere Informationen für 8041865 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- nicht verfügbar
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568286651
- RoHS konform
- Ja
- Hersteller
- Festo
