Neu & Original

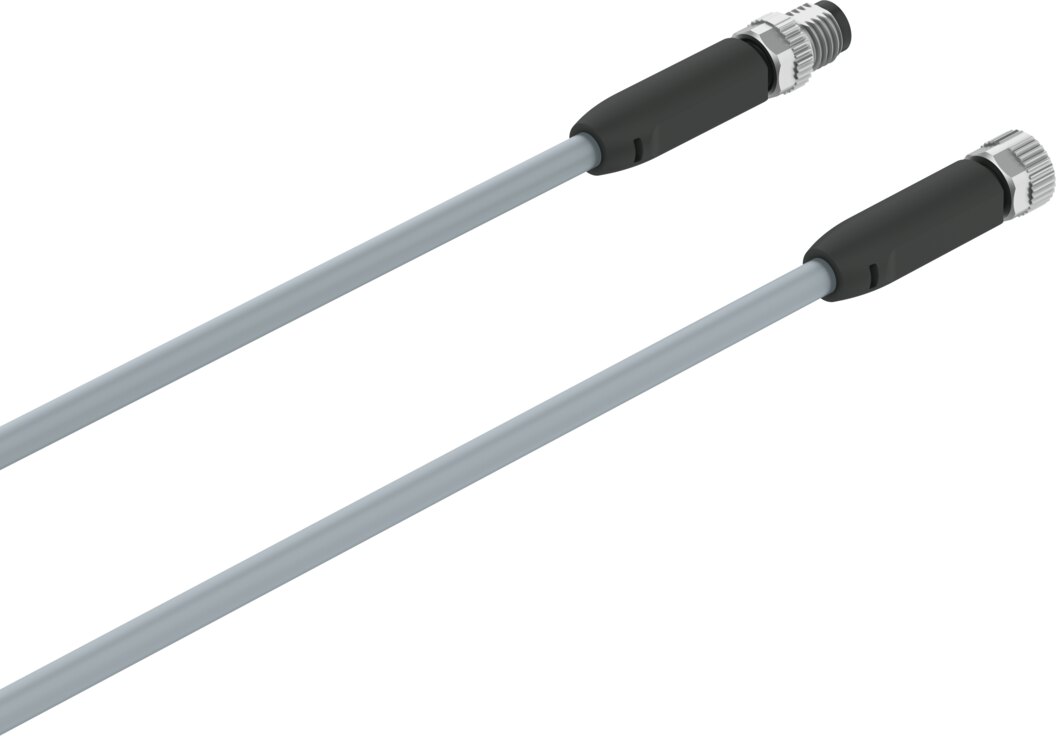

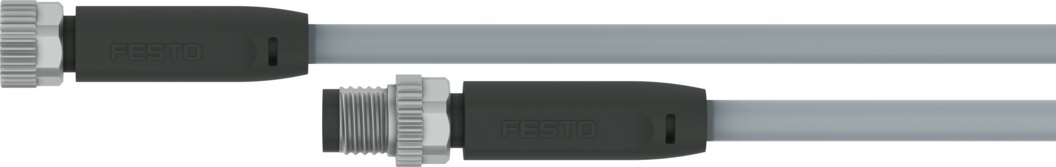

Festo 8078296 Verbindungsleitung
Preis & Verfügbarkeit
21,96 €
exkl. MwSt.
|26,13 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- VerbindungsleitungKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8078296Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- NEBA-M8G4-U-5-N-M8G4Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für 8078296 von Festo
- Entspricht Norm
- EN 61076-2-104EN 61984
- Zulassung
- c UL us - Listed (OL)
- Bestimmungsgemäße Verwendung
- Die Verbindungsleitung verbindet Feldgeräte (Sensoren, Aktoren) mit Steuerungen.
- Explosionsschutz
- Hinweis in der Bescheinigung beachtenZone 2 (ATEX)Zone 22 (ATEX)
- Zertifikat ausstellende Stelle
- UL E253748
- Leitungsbezeichnung
- ohne Schildträger
- Anschlusshäufigkeit
- 100
- Anwendungshinweis
- Erfüllt die Anforderungen gemäß IEC 61010-1 und 61010-2-202, insbesondere für elektrisch betriebene Ventile von Festo.Für die Versorgung von elektrisch betätigten Ventilen von Festo sind nur energiebegrenzte Stromkreise mit einem maximalem Strom von 4 A zulässig bei einer max. Leerlaufspannung von 30 V DC.
- Elektrischer Anschluss 1, Funktion
- Feldgeräteseite
- Elektrischer Anschluss 1, Bauform
- rund
- Elektrischer Anschluss 1, Anschlussart
- Dose
- Elektrischer Anschluss 1, Kabelabgang
- gerade
- Elektrischer Anschluss 1, Anschlusstechnik
- M8x1 A-codiert nach EN 61076-2-104
- Elektrischer Anschluss 1, Anzahl Pole/Adern
- 4
- Elektrischer Anschluss 1, belegte Pole/Adern
- 4
- Elektrischer Anschluss 1, Befestigungsart
- Schraubverriegelung mit Sechskant SW9 und Längsrändeldrehbar
- Elektrischer Anschluss 1, kompatible Befestigungsart
- Kompatibel mit Schraubverriegelung drehbar/nicht drehbar
- Elektrischer Anschluss 1, Anschlussbild
- 00991872
- Elektrischer Anschluss 1, Anschlussbelegung
- Pin 1 = BNPin 2 = WHPin 3 = BUPin 4 = BK
- Elektrischer Anschluss 1, Anzeige
- ohne
- Elektrischer Anschluss 2, Funktion
- Steuerungsseite
- Elektrischer Anschluss 2, Bauform
- rund
- Elektrischer Anschluss 2, Anschlussart
- Stecker
- Elektrischer Anschluss 2, Kabelabgang
- gerade
- Elektrischer Anschluss 2, Anschlusstechnik
- M8x1 A-codiert nach EN 61076-2-104
- Elektrischer Anschluss 2, Anzahl Pole/Adern
- 4
- Elektrischer Anschluss 2, belegte Pole/Adern
- 4
- Elektrischer Anschluss 2, Befestigungsart
- Schraubverriegelung mit Sechskant SW9 und Längsrändeldrehbar
- Elektrischer Anschluss 2, kompatible Befestigungsart
- Kompatibel mit Schraubverriegelung drehbar/nicht drehbar
- Elektrischer Anschluss 2, Anschlussbild
- 00991171
- Elektrischer Anschluss 2, Anschlussbelegung
- Pin 1 = BNPin 2 = WHPin 3 = BUPin 4 = BK
- Elektrischer Anschluss 2, Anzeige
- ohne
- Betriebsspannungsbereich DC
- 0 V ... 60 V
- Hinweis zum Betriebsspannungsbereich DC
- 0 - 30 V bei UL-AnwendungenNEC/CEC CLASS 2
- Betriebsspannungsbereich AC
- 0 V ... 48 V
- Hinweis zum Betriebsspannungsbereich AC
- 0 - 30 V bei UL-AnwendungenNEC/CEC CLASS 2
- Strombelastbarkeit bei 40 °C
- 4 A
- Hinweis zur Strombelastbarkeit bei 40 °C
- Derating beachten
- Stoßspannungsfestigkeit
- 1.5 kV
- Kabellänge
- 5 m
- Leitungseigenschaft
- energiekettentauglich/ robotertauglichabriebresistentadhäsionsarmflammwidrig und selbstverlöschend
- Prüfbedingungen Leitung
- Prüfbedingungen nach AnfrageTorsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 mBiegewechselfestigkeit: >50000 Zyklen, Biegeradius 5 mmEnergiekette: > 5 Millionen Zyklen, Biegeradius 28 mm
- Hinweis zu Prüfbedingungen Leitung
- geprüft bei 23 °C
- Biegeradius, feste Kabelverlegung
- 14 mm
- Biegeradius, bewegliche Kabelverlegung
- 46 mm
- Kabeldurchmesser
- 4.5 mm
- Kabelaufbau
- 4 x 0,25 mm²
- Leiter-Nennquerschnitt
- 0.25 mm²
- Schutzart
- IP65IP68IP69K
- Hinweis zur Schutzart
- in montiertem Zustand
- Besondere Eigenschaften
- UV-beständighydrolysebeständigkühlschmiermittelbeständigmikrobenbeständigölbeständigozonbeständig
- Einsatz im Außenbereich
- Einsatzorte mit direkter Freiluft-Klimaeinwirkung Klasse D1 in Anlehnung an IEC 60654-1
- Umgebungstemperatur
- -40 °C ... 85 °C
- Hinweis zur Umgebungstemperatur
- -40 - 50 °C bei UL-Anwendungen
- Umgebungstemperatur bei beweglicher Kabelverlegung
- -20 °C ... 85 °C
- Hinweis zur Umgebungstemperatur bei beweglicher Kabelverlegung
- -20 - 50 °C bei UL-Anwendungen
- Lagertemperatur
- -25 °C ... 55 °C
- Hinweis zur Lagertemperatur
- kurzzeitig für Transport in Verpackung -40 ... 85 °C
- Relative Luftfeuchtigkeit
- max. 93 % bei 40 °C
- Nenneinsatzhöhe
- <= 2000 m NHN
- Überspannungskategorie
- II
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK RoHS Vorschriften
- LABS-Konformität
- VDMA24364-B2-L
- Eignung zur Produktion von Li-Ionen Batterien
- Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
- Reinraumtauglichkeit, gemessen nach ISO 14644-14
- Klasse 4 nach ISO 14644-1
- Werkstoff-Hinweis
- FCKW-freiRoHS konformcadmiumfreihalogenfreiphosphorsäureesterfrei
- Verschmutzungsgrad
- 3
- Hinweis zum Verschmutzungsgrad
- in montiertem Zustand
- Korrosionsbeständigkeitsklasse KBK
- 1 - niedrige Korrosionsbeanspruchung
- Werkstoff Kabelmantel
- TPE-U(PUR)
- Farbe Kabelmantel
- grau
- Werkstoff Gehäuse
- TPE-U(PUR)
- Farbe Gehäuse
- schwarz
- Werkstoff Schraubverriegelung
- Zink-Druckguss, vernickelt
- Werkstoff Dichtungen
- FPM
- Werkstoff Steckkontakte
- Kupfer-Legierung vergoldet
- Werkstoff Isolierhülle
- PP
- Dokumente
- Dokumentation 8078296
- Datenblatt 8078296
- CAD-Daten 8078296
Weitere Informationen für 8078296 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 133 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 85444290
- GTIN
- 4052568626501
- RoHS konform
- Auf Anfrage
- Hersteller
- Festo
