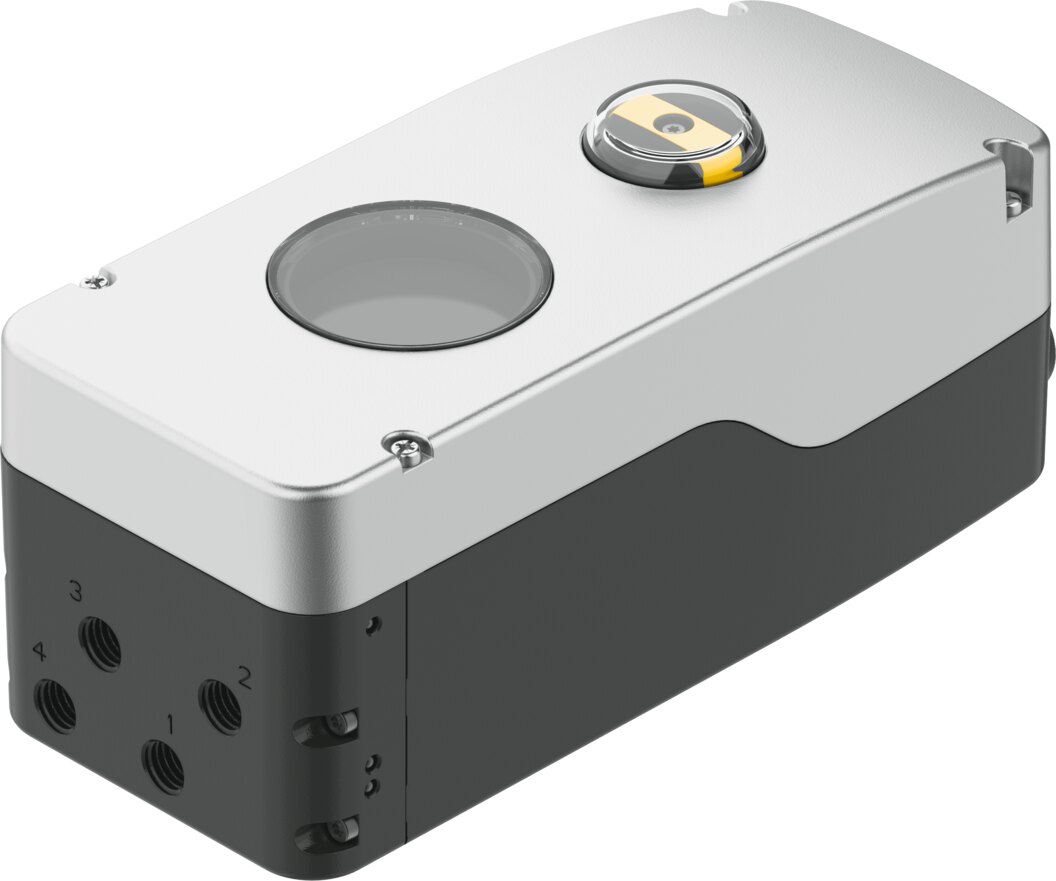

Festo 8097421 Stellungsregler

Name: Festo Stellungsregler 8097421 (CMSH-S-VDE1-D-A-AL-N14-C1N12-HA)
Brand: Festo
SKU: 8097421
Price: 1672.96 EUR
Availability: InStock

1.672,96 €

exkl. MwSt.

1.990,82 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Stellungsregler
Klicken zum Kopieren
Hersteller-Artikelnummer:: 8097421
Klicken zum Kopieren
Hersteller-Typenschlüssel:: CMSH-S-VDE1-D-A-AL-N14-C1N12-HA
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 8097421 von Festo

Konstruktiver Aufbau: digital, elektropneumatischer Stellungsregler
Funktionsweise: doppeltwirkend
Konstruktionsmerkmale: Sicherh. pn.Ausg. 2 entlüftetSicherh. pn.Ausg. 4 belüftet
Einbaulage: beliebig
Befestigungsart: mit Zubehörnach VDI/VDE 3845
Messprinzip Wegmesssystem: Potentiometer
Erfassungsbereich: 0 deg ... 115 deg
Anzeige: LCD-Display, via Software 90° drehbar
Einstellmöglichkeiten: über Display und Tasten
Zykluszeit: 20 ms
Nenneinsatzhöhe: <= 2000 m NHN
Überspannungskategorie: II
Betriebsdruck: 0.14 MPa ... 0.8 MPa
Betriebsdruck: 1.4 bar ... 8 bar
Betriebsdruck: 20.3 psi ... 116 psi
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: maximale Partikelgröße 40 µm
Luftleistung bei Δp = 6 bar: 270 l/min
Pneumatischer Anschluss: 1/4 NPT
Verpolungsschutz: ja
Anschlusswiderstand: 3 kOhm ... 80 kOhm
Analoge Eingänge, Signalbereich: 4 - 20 mA mit HART
Analoge Eingänge, Eingangsimpedanz: 480 Ohm bei 20 mA
Analoge Eingänge, Überlastfestigkeit: <65 mA
Analoge Eingänge, Galvanische Trennung: ja
Kennlinie Eingänge: 1x nach IEC 61131-2, Typ 3
Digitale Eingänge, Verpolungsschutz: ja
Digitale Eingänge, Potenzialtrennung: ja
Digitale Eingänge, Überlastfestigkeit: 33 V
Elektrischer Anschluss 1, Funktion: AnalogeingangDigitaleingangexterner Weg-/Winkelsensor
Elektrischer Anschluss 1, Anschlussart: Klemmleiste
Elektrischer Anschluss 1, Anschlusstechnik: Federzugklemme
Elektrischer Anschluss 1, Anzahl Pole/Adern: 7
Kabelverschraubung: 2x 1/2 NPT
Max. Leitungslänge: 30 m für externen Positionssensorgeschirmt
Umgebungstemperatur: -40 °C ... 80 °C
Hinweis zur Umgebungstemperatur: Display: -30 - 80 °C
Lagertemperatur: -40 °C ... 80 °C
Klimaklasse: 1K5 nach EN 60721 für Lagerung4K3 nach EN 60721 für Betrieb
Schutzart: IP66IP67
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Verschmutzungsgrad: 3
Zulassung: RCM Mark
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-Ex-Schutz-Richtlinie (ATEX)nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Werkstoff Gehäuse: Aluminium, pulverbeschichtet
Werkstoff Sichtscheibe: PC
Werkstoff Welle: hochlegierter Stahl rostfrei
Werkstoff Kupplung: hochlegierter Stahl rostfrei
Werkstoff Schrauben: Stahl, verzinkt
Werkstoff Dichtungen: EPDMNBRVMQ
LABS-Konformität: VDMA24364-Zone III
Werkstoff-Hinweis: RoHS konform

Dokumente

Dokumentation 8097421
Download
Datenblatt 8097421
Download
CAD-Daten 8097421
Download

Weitere Informationen für 8097421 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 2,64 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 90328100
GTIN: 4052568580186
RoHS konform: Ja
Hersteller: Festo
