Neu & Original

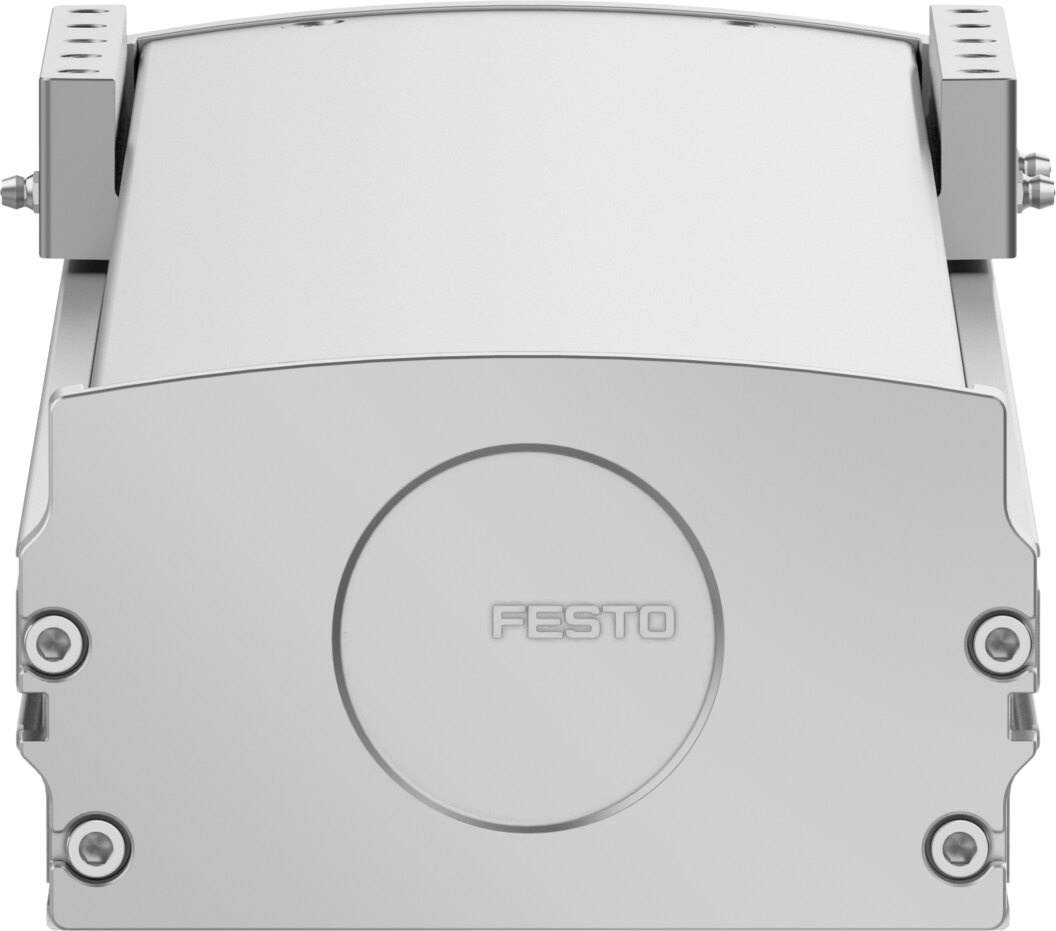

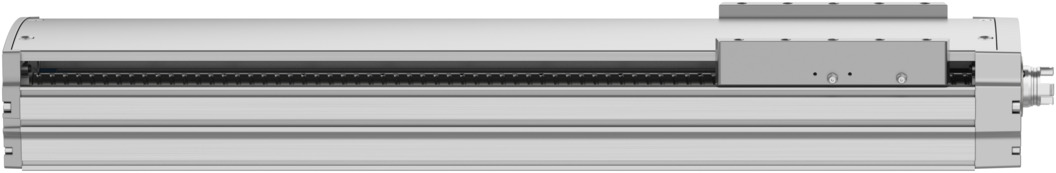

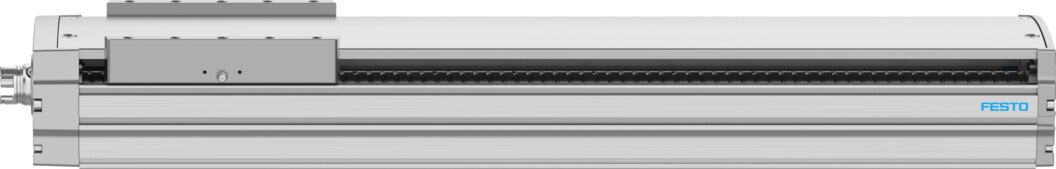

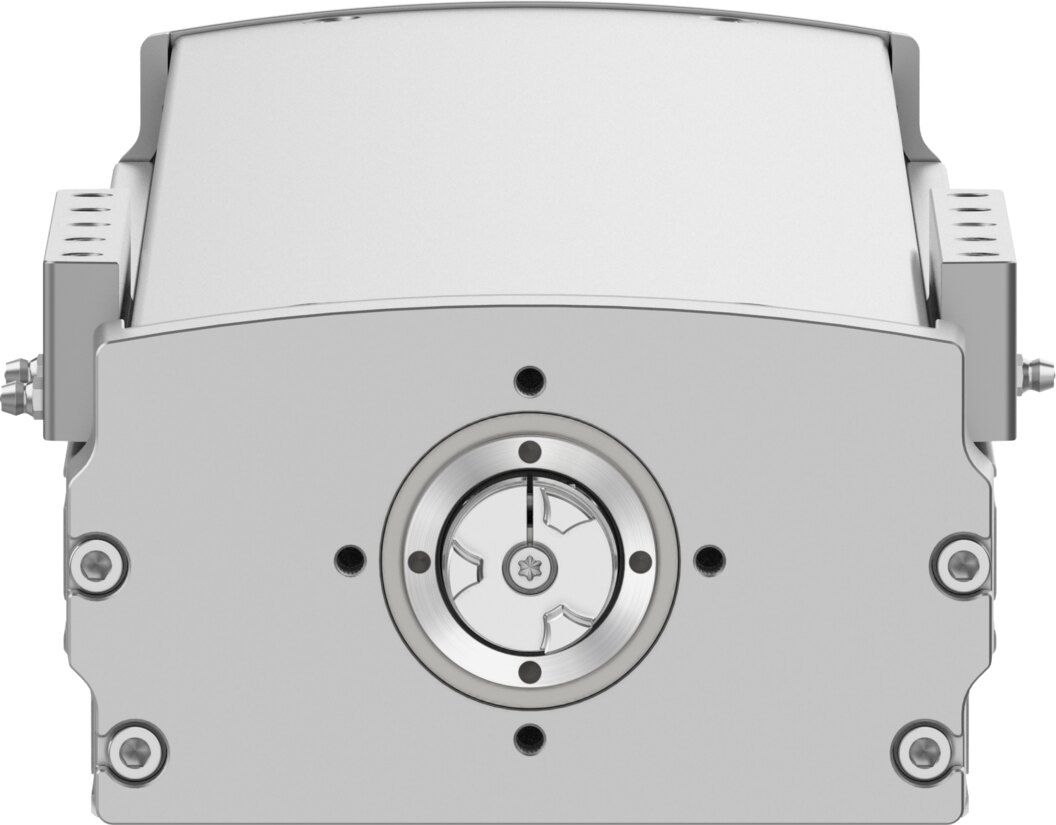

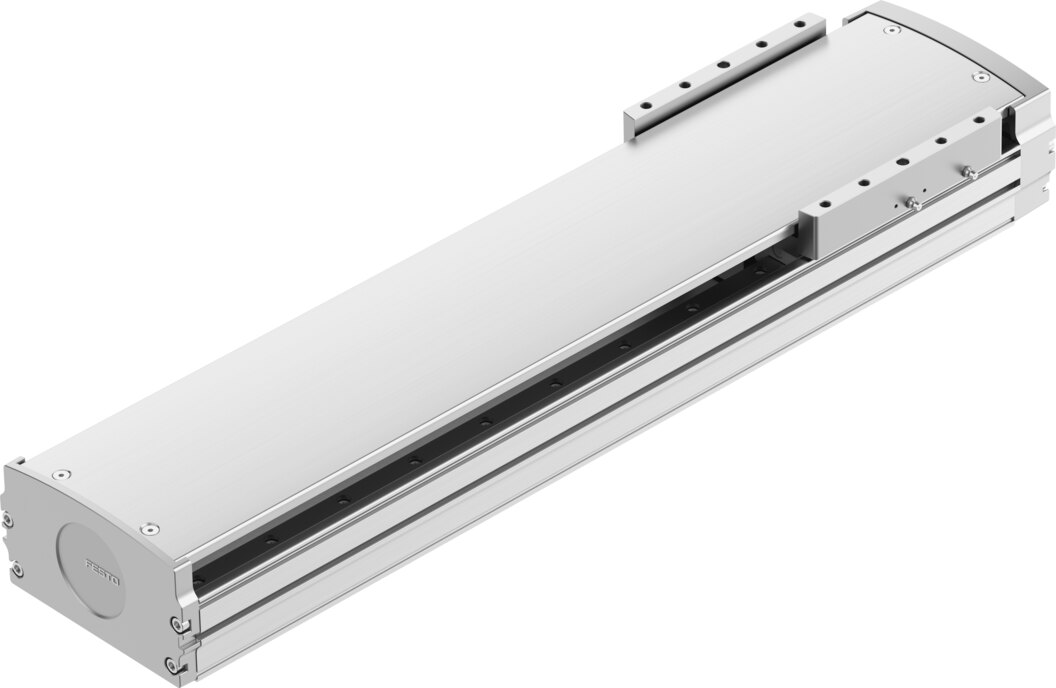

Festo 8124530 Spindelachse
Preis & Verfügbarkeit
2.694,56 €
exkl. MwSt.
|3.206,53 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- SpindelachseKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8124530Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- ELGT-BS-160-500-20PKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8124530 von Festo
- Arbeitshub
- 500 mm
- Baugröße
- 160
- Hubreserve
- 0 mm
- Reversierspiel
- 150 µm
- Spindeldurchmesser
- 20 mm
- Spindelsteigung
- 20 mm/U
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Kugelumlaufspindel
- Motorart
- SchrittmotorServomotor
- Spindel-Typ
- Kugelumlaufspindel
- Symbol
- 00991211
- Varianten
- Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
- Max. Beschleunigung
- 15 m/s²
- Max. Drehzahl
- 3000 1/min
- Max. Geschwindigkeit
- 1 m/s
- Wiederholgenauigkeit
- ±0,02 mm
- Einschaltdauer
- 100%
- LABS-Konformität
- VDMA24364-Zone III
- Eignung zur Produktion von Li-Ionen Batterien
- Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
- Reinraumtauglichkeit, gemessen nach ISO 14644-14
- Klasse 8 nach ISO 14644-1
- Schutzart
- IP20
- Umgebungstemperatur
- 0 °C ... 50 °C
- Dauervorschubkraft
- 1045 N
- Flächenmomente 2. Grades Iy
- 1411000 mm⁴
- Flächenmomente 2. Grades Iz
- 1.5257E7 mm⁴
- Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit
- 0.4 Nm
- Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit
- 0.14 Nm
- Max. Kraft Fy
- 9550 N
- Max. Kraft Fz
- 11370 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 35183 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 41887 N
- Max. Moment Mx
- 600 Nm
- Max. Moment My
- 560 Nm
- Max. Moment Mz
- 560 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 2210 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 2063 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 2063 Nm
- Max. Radialkraft am Antriebsschaft
- 290 N
- Max. Vorschubkraft Fx
- 1045 N
- Torsionsträgheitsmoment It
- 726000 mm⁴
- Massenträgheitsmoment JH pro Meter Hub
- 0.9027 kgcm²
- Massenträgheitsmoment JL pro kg Nutzlast
- 0.1013 kgcm²
- Massenträgheitsmoment JO
- 0.6342 kgcm²
- Vorschubkonstante
- 20 mm/U
- Bewegte Masse
- 3842 g
- Grundgewicht bei 0 mm Hub
- 9601 g
- Gewichtszuschlag pro 10 mm Hub
- 188 g
- Dynamische Durchbiegung (Last bewegt)
- 0,05 % der Länge der Achse,maximal 0,5 mm
- Statische Durchbiegung (Last im Stillstand)
- 0,1 % der Länge der Achse
- Schnittstellencode Aktuator
- T46
- Werkstoff Abschlussdeckel
- Aluminium-Druckguss, lackiert
- Werkstoff Profil
- Aluminium-Knetlegierung, eloxiert
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Antriebsdeckel
- Aluminium-Druckguss, lackiert
- Werkstoff Führung Schlitten
- Stahl
- Werkstoff Führungsschiene
- Stahl
- Werkstoff Schlitten
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Spindelmutter
- Stahl
- Werkstoff Spindel
- Stahl
- Dokumente
- Dokumentation 8124530
- Dokumentation 8124530
- Dokumentation 8124530
- Datenblatt 8124530
- CAD-Daten 8124530
Hersteller-Artikelbeschreibung
Kompakte und günstige Spindelachse mit integrierter Doppelführung für 2D- und 3D-Auslegersysteme in der Elektronikindustrie, bei Desktop-Applikationen sowie in der Batterie-Fertigung.
Weitere Informationen für 8124530 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 19,03 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568555498
- RoHS konform
- Ja
- Hersteller
- Festo
