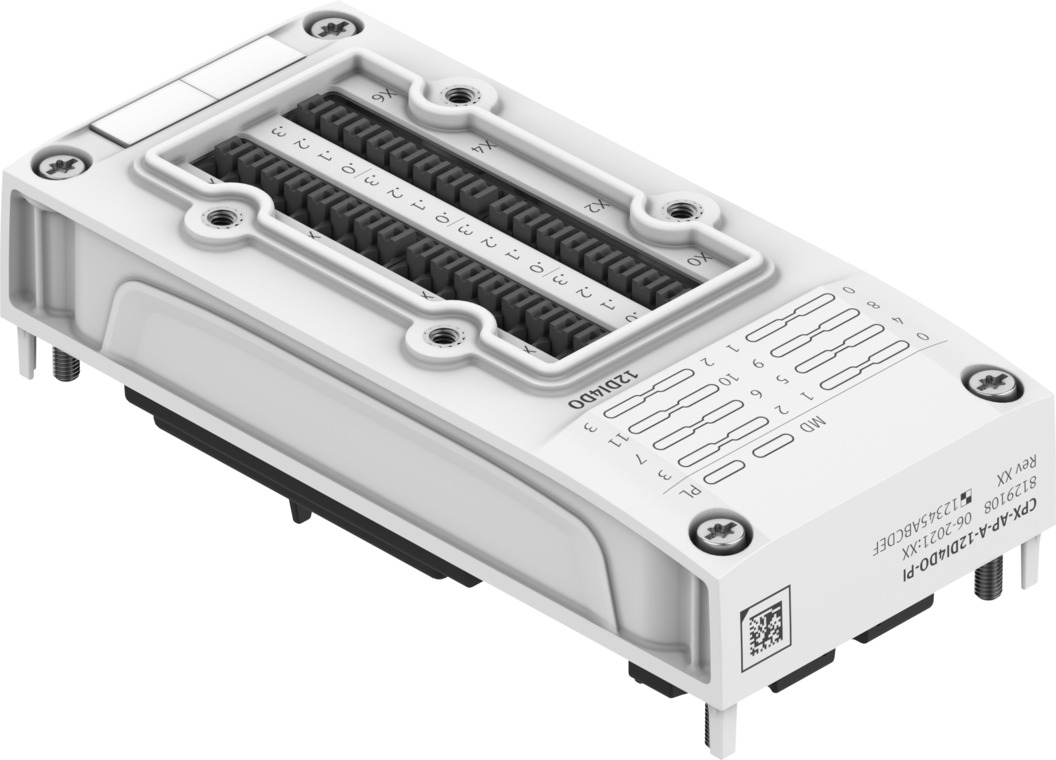

Festo 8129108 Digitales Ein-/Ausgangsmodul - Bild 2

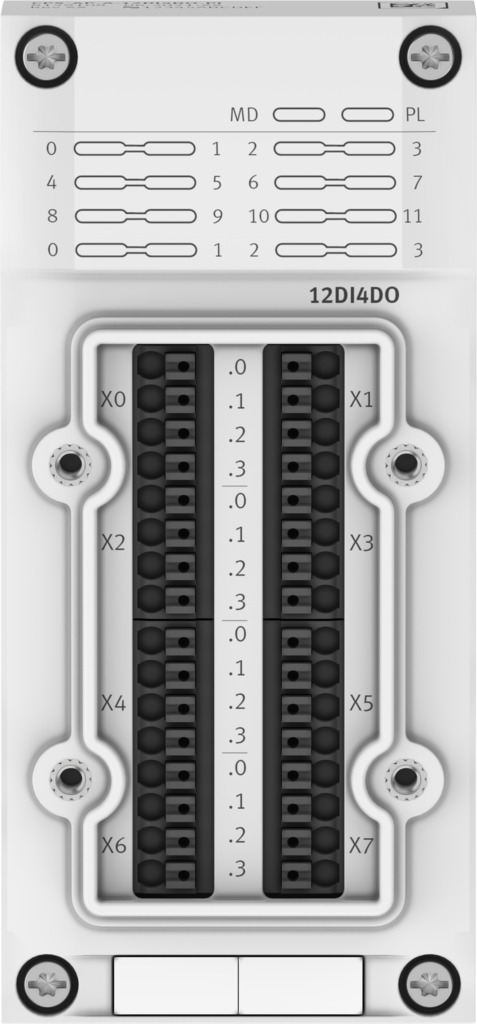

Festo 8129108 Digitales Ein-/Ausgangsmodul - Bild 3

Bekannt aus

Auch über

Festo Digitales Ein-/AusgangsmodulHersteller-Typenschlüssel:

Name: Festo Digitales Ein-/Ausgangsmodul 8129108 (CPX-AP-A-12DI4DO-PI)
Brand: Festo
SKU: 8129108
Price: 159.57 EUR
Availability: InStock

159,57 €

exkl. MwSt.

189,89 € inkl. MwSt.

Verfügbarkeit:

Versand:

Versandkostenfreiinnerhalb Deutschlands|

Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.

Verpackungseinheit:

1 Stück

Menge

oder direkt bezahlen

Wir akzeptieren

Rechnung

Vorkasse

Support

Beratung zu Auswahl, Alternativen und Verfügbarkeit

E-Mail Anrufen WhatsApp

Mo - Fr von 08:00 - 18:00

+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)

Bekannt aus

Auch über

Eigenschaften für 8129108 von Festo

Abmessungen B x L x H: 50,1 mm x 107,3 mm x 57,5 mm
Rastermaß: 50.1 mm
Befestigungsart: festgeschraubt
Einbaulage: beliebig
Umgebungstemperatur: -20 °C ... 50 °C
Hinweis zur Umgebungstemperatur: Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Lagertemperatur: -20 °C ... 70 °C
Relative Luftfeuchtigkeit: 5 - 95 %nicht kondensierend
Nenneinsatzhöhe: <= 2000 m ASL (> 79,5 kPa)
Max. Aufstellhöhe: 3500 m
Hinweis zur max. Aufstellhöhe: Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur Schwingfestigkeit: SG1 auf HutschieneSG2 auf DirektmontageTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur Schockfestigkeit: 30 g/11 ms nach EN 60068-2-27SG1 auf HutschieneSG2 auf DirektmontageSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Schutzklasse: III
Verschmutzungsgrad: 2
Überspannungskategorie: II
Max. Leitungslänge: 30 m Ausgänge30 m Eingänge
LABS-Konformität: VDMA24364-B2-L
Brandprüfung Werkstoff: UL94 V-0 (Gehäuse)
Werkstoff-Hinweis: RoHS konformhalogenfreiphosphorsäureesterfrei
Werkstoff Deckel: PBT-verstärkt
Werkstoff Schrauben: Stahl, vernickelt
Werkstoff O-Ring: FPM
Diagnose per LED: (Ausgänge) Diagnose pro Kanal(Ausgänge) Spannungsversorgung Last(Eingänge-Ausgänge) Diagnose pro Modul(Eingänge-Ausgänge) Status pro Kanal
Diagnose per interner Kommunikation: KommunikationsfehlerKurzschluss/Überlast AusgangssignalSensorversorgung Kurzschluss/ÜberlastÜberspannung Elektronik/SensorenÜberspannung LastUnterspannung Elektronik/SensorenUnterspannung Last
Maximale Adressvolumen Eingänge: 2 byte
Maximale Adressvolumen Ausgänge: 1 byte
Anzahl Ausgänge: 4
Modulparameter: Konfiguration Spannungsüberwachung Lastversorgung PLVerhalten nach Kurzschluss/Überlast am Ausgang
Kanalparameter: Eingangsentprellzeit
Kommunikations-Schnittstelle, Protokoll: AP
Hinweis zur Betriebsspannung: SELV/PELV Netzteile erforderlichSpannungsabfall beachten
Hinweis zur Nennbetriebsspannung DC: Protected Extra-Low-Voltage nach IEC 60204-1
Nennbetriebsspannung DC Last: 24 V
Zulässige Spannungsschwankungen Last: ± 25 %
Nennbetriebsspannung DC Elektronik/Sensoren: 24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren: ± 25 %
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren: typisch 40 mA
Eigenstromaufnahme bei Nennbetriebsspannung Last: typisch 5 mA
Netzausfallüberbrückung: 10 ms
Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile: ja
Verpolungsschutz: ja
Elektrischer Anschluss Eingang, Funktion: Digitaleingang
Elektrischer Anschluss Eingang, Anschlussart: 8x Klemmleiste
Elektrischer Anschluss Eingang, Anschlusstechnik: Federzugklemme
Elektrischer Anschluss Eingang, Anzahl Pole/Adern: 4
Elektrischer Anschluss Eingang, Anschlussbild: 00997388
Elektrischer Anschluss Eingang, Leiterquerschnitt: 0.25 mm² ... 1.5 mm²
Elektrischer Anschluss Eingang, Hinweis zum Leiterquerschnitt: 0,25 - 1,5 mm² für Leiter flexibel mit Aderendhülse und starrer Leiter0,13 - 1,5 mm² für Leiter flexibel ohne Aderendhülse
Elektrischer Anschluss Eingang, Leiterquerschnitt AWG: AWG24 - AWG16
Anzahl Eingänge: 12
Kennlinie Eingänge: nach IEC 61131-2, Typ 3
Schaltpegel: Signal 0: <= 5 VSignal 1: >= 11 V
Schaltlogik Eingänge: PNP (plusschaltend)2-Drahtsensoren nach IEC 61131-23-Drahtsensoren nach IEC 61131-2
Eingangsentprellzeit: 3 ms (Standard)10 ms20 ms
Verhalten nach Überlastende der Sensorversorgung: Automatische Wiederkehr
Absicherung Eingänge (Kurzschluss): interne elektronische Sicherung pro Modul
Max. Summenstrom Eingänge pro Modul: 1.8 A
Potenzialtrennung Eingänge Kanal - Kanal: nein
Potenzialtrennung Eingänge Kanal - interne Kommunikation: ja
Elektrischer Anschluss Ausgang, Funktion: Digitalausgang
Elektrischer Anschluss Ausgang, Anschlussart: 8x Klemmleiste
Elektrischer Anschluss Ausgang, Anschlusstechnik: Federzugklemme
Elektrischer Anschluss Ausgang, Anzahl Pole/Adern: 4
Elektrischer Anschluss Ausgang, Anschlussbild: 00997388
Elektrischer Anschluss Ausgang, Leiterquerschnitt: 0.25 mm² ... 1.5 mm²
Elektrischer Anschluss Ausgang, Hinweis zum Leiterquerschnitt: 0,13 - 1,5 mm² für Leiter flexibel ohne Aderendhülse
Elektrischer Anschluss Ausgang, Leiterquerschnitt AWG: AWG24 - AWG16
Kennlinie Ausgänge: nach IEC 61131-2, Typ 0,5
Schaltlogik Ausgänge: PNP (plusschaltend)
Absicherung Ausgänge (Kurzschluss): interne elektronische Sicherung pro Kanal
Verhalten nach Überlastende der Ausgänge: Keine automatische Wiederkehr
Ausgangsverzögerung bei ohmscher Last: Signalwechsel 0->1: < 200 µsSignalwechsel 1->0: < 200 µs
Max. Summenstrom Ausgänge pro Modul: 2 A
Potenzialtrennung Ausgänge Kanal - Kanal: nein
Potenzialtrennung Ausgänge Kanal - interne Kommunikation: ja
Max. Stromversorgung pro Kanal: 0,5 A

Dokumente

Dokumentation 8129108
Download
Datenblatt 8129108
Download
Produktzuverlässigkeits-Datenblatt 8129108
Download
CAD-Daten 8129108
Download

Weitere Informationen für 8129108 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 97 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 85389099
GTIN: 4052568654481
RoHS konform: Ja
Hersteller: Festo
