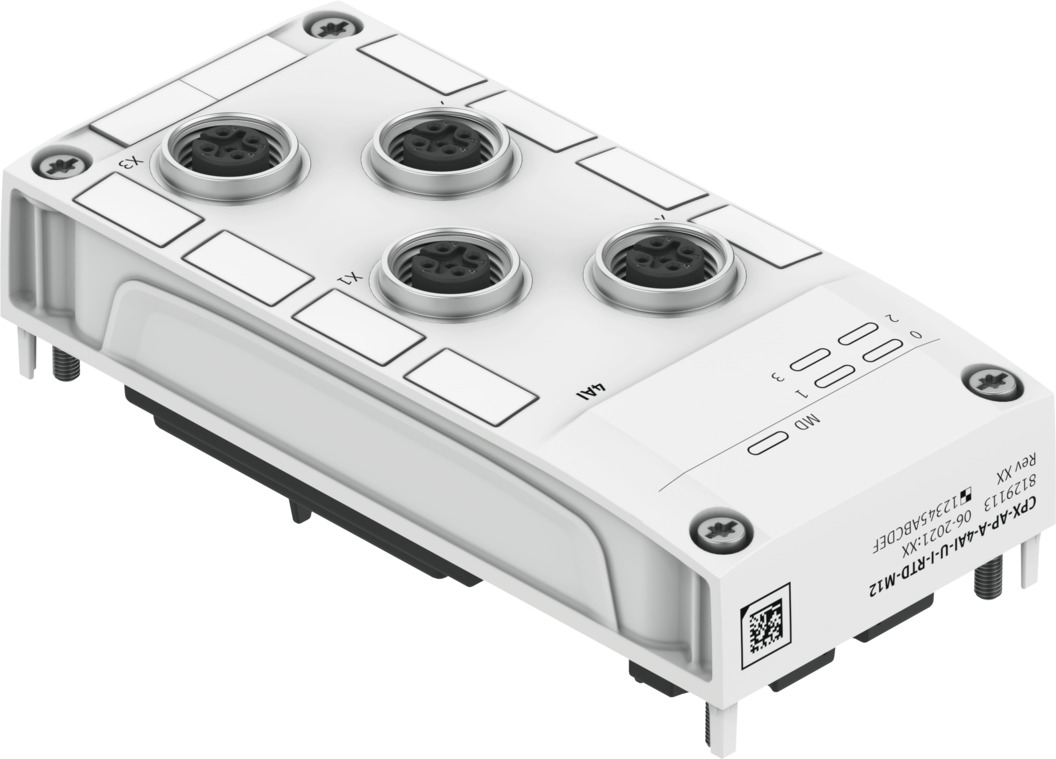

Festo 8129113 Analoges Eingangsmodul - Bild 2

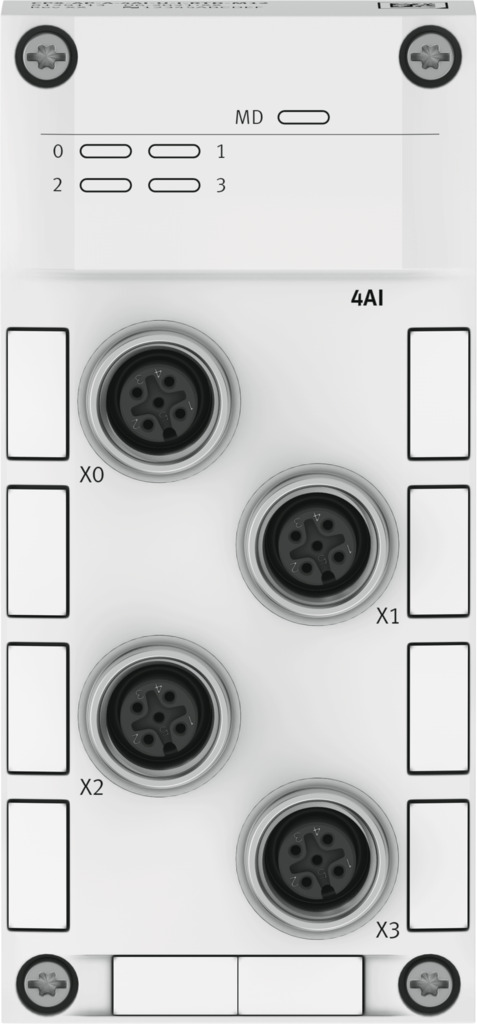

Festo 8129113 Analoges Eingangsmodul - Bild 3

Bekannt aus

Auch über

Festo Analoges EingangsmodulHersteller-Typenschlüssel:

Name: Festo Analoges Eingangsmodul 8129113 (CPX-AP-A-4AI-U-I-RTD-M12)
Brand: Festo
SKU: 8129113
Price: 248.22 EUR
Availability: InStock

248,22 €

exkl. MwSt.

295,38 € inkl. MwSt.

Verfügbarkeit:

Versand:

Versandkostenfreiinnerhalb Deutschlands|

Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.

Verpackungseinheit:

1 Stück

Menge

oder direkt bezahlen

Wir akzeptieren

Rechnung

Vorkasse

Support

Beratung zu Auswahl, Alternativen und Verfügbarkeit

E-Mail Anrufen WhatsApp

Mo - Fr von 08:00 - 18:00

+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)

Bekannt aus

Auch über

Eigenschaften für 8129113 von Festo

Abmessungen B x L x H: 50,1 mm x 107,3 mm x 57,5 mm
Rastermaß: 50.1 mm
Befestigungsart: festgeschraubt
Einbaulage: beliebig
Umgebungstemperatur: -20 °C ... 50 °C
Hinweis zur Umgebungstemperatur: Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Lagertemperatur: -20 °C ... 70 °C
Relative Luftfeuchtigkeit: 5 - 95 %nicht kondensierend
Nenneinsatzhöhe: <= 2000 m ASL (> 79,5 kPa)
Max. Aufstellhöhe: 3500 m
Hinweis zur max. Aufstellhöhe: Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur Schwingfestigkeit: SG1 auf HutschieneSG2 auf DirektmontageTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur Schockfestigkeit: 30 g/11 ms nach EN 60068-2-27SG1 auf HutschieneSG2 auf DirektmontageSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Schutzklasse: III
Verschmutzungsgrad: 2
Überspannungskategorie: II
Max. Leitungslänge: 30 m Eingänge
LABS-Konformität: VDMA24364-B2-L
Brandprüfung Werkstoff: UL94 V-0 (Gehäuse)
Werkstoff-Hinweis: RoHS konformhalogenfreiphosphorsäureesterfrei
Werkstoff Deckel: PBT-verstärkt
Werkstoff Schrauben: Stahl, vernickelt
Werkstoff Gewindehülse: hochlegierter Stahl rostfrei
Werkstoff O-Ring: FPM
Diagnose per LED: Diagnose pro ModulStatus pro Kanal
Diagnose per interner Kommunikation: DrahtbruchKommunikationsfehlerKurzschluss/ÜberlastParameterfehlerParametrierfehlerÜberlast Analogeingängeoberer Grenzwert nicht eingehaltenÜberspannung Elektronik/SensorenUnterlauf/Überlaufunterer Grenzwert nicht eingehaltenUnterspannung Elektronik/Sensoren
Maximale Adressvolumen Eingänge: 8 byte
Kanalparameter: MesswertglättungSignalbereichunterer/oberer GrenzwertAktivierung lineare SkalierungEinheit für TemperaturmessungHysterese für Messwertüberw.
Kommunikations-Schnittstelle, Protokoll: AP
Hinweis zur Betriebsspannung: SELV/PELV Netzteile erforderlichSpannungsabfall beachten
Hinweis zur Nennbetriebsspannung DC: Protected Extra-Low-Voltage nach IEC 60204-1
Nennbetriebsspannung DC Elektronik/Sensoren: 24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren: ± 25 %
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren: typisch 34 mA
Netzausfallüberbrückung: 10 ms
Verpolungsschutz: ja
Elektrischer Anschluss Eingang, Funktion: Analogeingang
Elektrischer Anschluss Eingang, Anschlussart: 4x Dose
Elektrischer Anschluss Eingang, Anschlusstechnik: M12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss Eingang, Anzahl Pole/Adern: 5
Elektrischer Anschluss Eingang, Anschlussbild: 00995384
Anzahl Eingänge: 4
Verhalten nach Überlastende der Sensorversorgung: Automatische Wiederkehr
Absicherung Eingänge (Kurzschluss): interne elektronische Sicherung pro Modul
Max. Summenstrom Eingänge pro Modul: 1 A
Potenzialtrennung Eingänge Kanal - Kanal: nein
Potenzialtrennung Eingänge Kanal - interne Kommunikation: ja
Messgröße: SpannungStromTemperaturWiderstand
Hinweis zur Messgröße: Temperatur: PT100 und NI100 unterstützt
Datenformat: 15 bit + Vorzeichenlineare Skalierung
Signalbereich: -10 - 10 V-5 - 5 V0 - 10 V1 - 5 V0 - 20 mA4 - 20 mA0 - 500 Ohm
Wiederholgenauigkeit: ±0,025 % bei 25 °C
Grundfehlergrenze bei 25 °C: ±0,1 % für Spannung±0,1 % für Strom±0,4 % für Temperatur±0,2 % für Widerstand
Gebrauchsfehlergrenze bezogen auf Umgebungstemperaturbereich: ±0,15 % für Spannung±0,15 % für Strom±0,9 % für Temperatur±0,35 % für Widerstand
Max. Stromversorgung pro Kanal: 0,5 A

Dokumente

Dokumentation 8129113
Download
Datenblatt 8129113
Download
Produktzuverlässigkeits-Datenblatt 8129113
Download
CAD-Daten 8129113
Download

Weitere Informationen für 8129113 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 121 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 85389099
GTIN: 4052568784584
RoHS konform: Ja
Hersteller: Festo
