Neu & Original

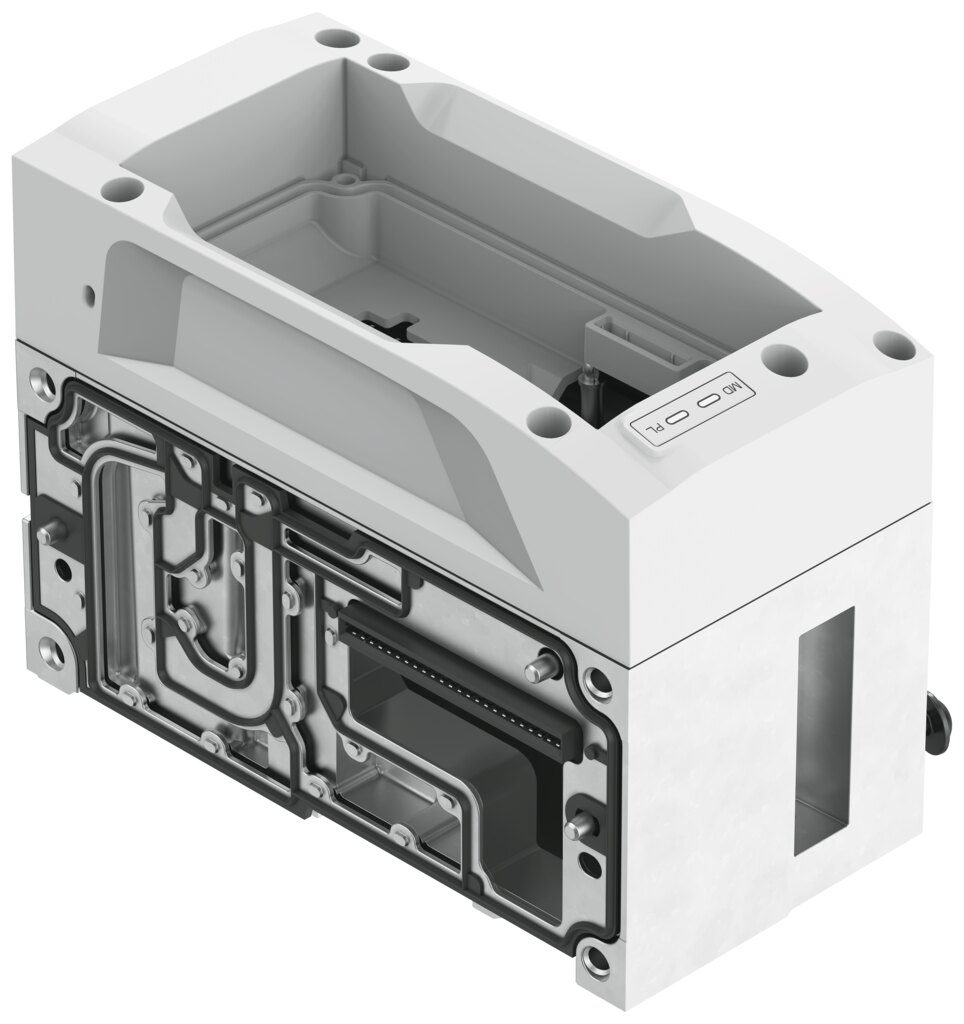

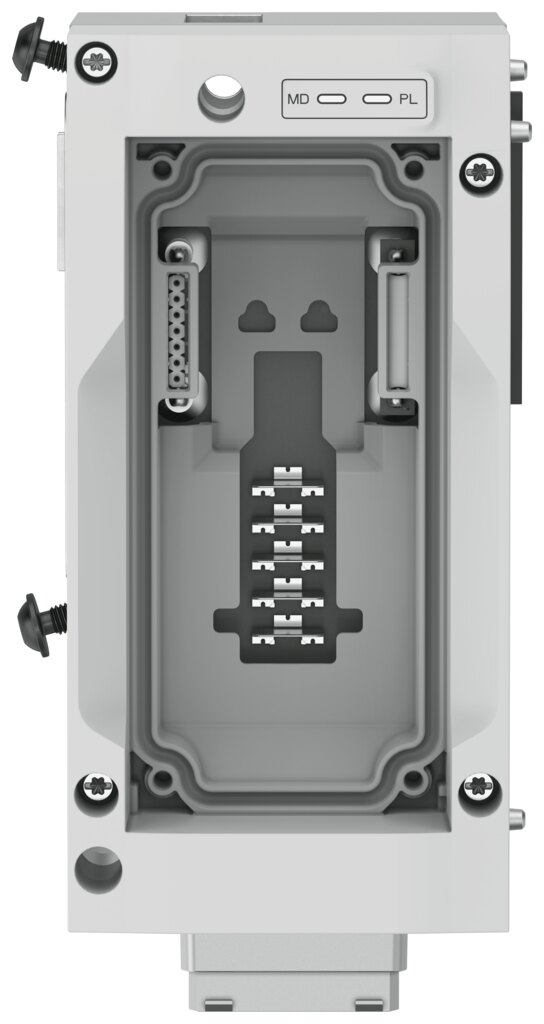

Festo 8154039 Pneumatik-Anschaltung
Preis & Verfügbarkeit
400,93 €
exkl. MwSt.
|477,11 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Pneumatik-AnschaltungKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8154039Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- VABA-S6-1-X5-F4Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8154039 von Festo
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Hinweis zur Schwingfestigkeit
- SG2 auf Wandmontage
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Hinweis zur Schockfestigkeit
- SG2 auf Wandmontage
- Anschaltung Ventilinseln
- Typ 44, VTSATyp 45, VTSA-F
- Verpolungsschutz
- ja
- Diagnose per LED
- Diagnose pro ModulSpannungsversorgung Last
- Diagnose per interner Kommunikation
- KommunikationsfehlerKurzschluss/Überlast AusgangssignalÜberspannung Elektronik/SensorenÜberspannung LastUnterspannung Elektronik/SensorenUnterspannung Last
- Max. Anzahl Ventilplätze
- 16 bei bistabilen Ventilen32 bei monostabilen Ventilen
- Maximale Anzahl Ventilspulen
- 32
- Modulcode (hex/dez)
- 0x3045/12357d
- Modulparameter
- Aktivierung Diagnose bei Überlast/KurzschlussCondition Counter Grenzwert/IstwertKonfiguration Spannungsüberwachung Lastversorgung PLVerhalten im Fehlerzustand
- Interne Zykluszeit
- < 1 ms
- Abmessungen B x L x H
- 70,5 mm x 160,65 mm x 102,6 mm
- Absicherung (Kurzschluss)
- interne elektronische Sicherung pro Ventilausgang
- Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren
- typisch 27 mA
- Eigenstromaufnahme bei Nennbetriebsspannung Last
- typisch 17 mA
- Hinweis zur Betriebsspannung
- SELV/PELV Netzteile erforderlichSpannungsabfall beachten
- Max. Stromversorgung
- 2 x 16 A (externe Sicherung erforderlich)
- Nennbetriebsspannung DC Elektronik/Sensoren
- 24 V
- Nennbetriebsspannung DC Last
- 24 V
- Nennstrom
- 16 A
- Netzausfallüberbrückung
- 10 ms
- Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile
- ja
- Verschmutzungsgrad
- 2
- Zulässige Spannungsschwankungen Elektronik/Sensoren
- ± 25 %
- Zulässige Spannungsschwankungen Last
- ± 10 %
- Spannungsversorgung, Funktion
- Elektronik/Sensoren und Last kommend und Funktionserde
- Spannungsversorgung, Anschlussart
- Stecker
- Spannungsversorgung, Anschlusstechnik
- Push-Pull nach IEC 61076-3-126
- Spannungsversorgung, Anzahl Pole/Adern
- 5
- Spannungsversorgung, Anschlussbild
- 00997378
- Spannungsweiterleitung, Funktion
- Elektronik/Sensoren und Last gehend und Funktionserde
- Spannungsweiterleitung, Anschlussart
- Dose
- Spannungsweiterleitung, Anschlusstechnik
- Push-Pull nach IEC 61076-3-126
- Spannungsweiterleitung, Anzahl Pole/Adern
- 5
- Spannungsweiterleitung, Anschlussbild
- 00997378
- Unterspannung Last/Ventile (Diagnosemeldung)
- 21.6 V
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B2-L
- Lagertemperatur
- -20 °C ... 70 °C
- Relative Luftfeuchtigkeit
- 5 - 95 %nicht kondensierend
- Schutzklasse
- III
- Überspannungskategorie
- II
- Umgebungstemperatur
- -20 °C ... 50 °C
- Hinweis zur Umgebungstemperatur
- Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
- Nenneinsatzhöhe
- <= 2000 m ASL (> 79,5 kPa)
- Max. Aufstellhöhe
- 3500 m
- Hinweis zur max. Aufstellhöhe
- > 2000 m ASL (< 79,5 kPa)Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
- Elektrische Ansteuerung
- Feldbus
- Kommunikations-Schnittstelle, Protokoll
- AP
- Befestigungsart
- mit Durchgangsbohrung für Schraube M6
- Werkstoff-Hinweis
- RoHS konformhalogenfreiphosphorsäureesterfrei
- Werkstoff Deckel
- Zink-Druckguss, pulverbeschichtet
- Werkstoff Dichtungen
- NBRPUR
- Werkstoff Flansch
- Zink-Druckguss, vernickelt
- Werkstoff Gehäuse
- Aluminium
- Werkstoff Schrauben
- Stahl, vernickelt
- Dokumente
- Dokumentation 8154039
- Datenblatt 8154039
- Produktzuverlässigkeits-Datenblatt 8154039
- CAD-Daten 8154039
Weitere Informationen für 8154039 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,33 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 85389099
- GTIN
- 4052568614935
- RoHS konform
- Ja
- Hersteller
- Festo
