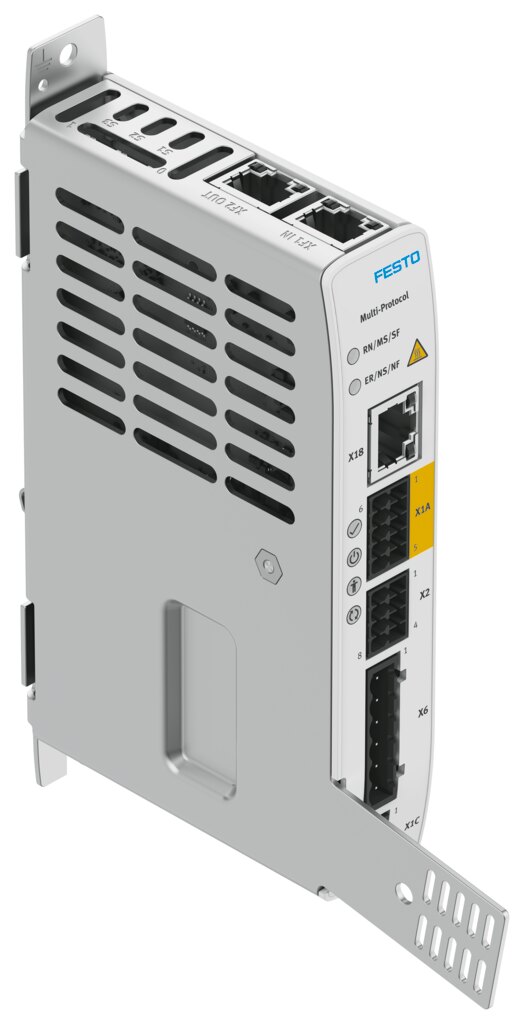

Festo 8163946 Servoantriebsregler - Bild 2

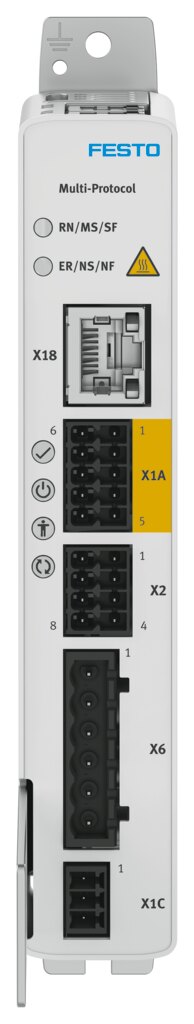

Festo 8163946 Servoantriebsregler - Bild 3

Festo 8163946 Servoantriebsregler - Bild 4

Bekannt aus

Auch über

Festo ServoantriebsreglerHersteller-Typenschlüssel:

Name: Festo Servoantriebsregler 8163946 (CMMT-ST-C8-1C-MP-S0)
Brand: Festo
SKU: 8163946
Price: 459.21 EUR
Availability: InStock

459,21 €

exkl. MwSt.

546,46 € inkl. MwSt.

Verfügbarkeit:

Versand:

Versandkostenfreiinnerhalb Deutschlands|

Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.

Verpackungseinheit:

1 Stück

Menge

oder direkt bezahlen

Wir akzeptieren

Rechnung

Vorkasse

Support

Beratung zu Auswahl, Alternativen und Verfügbarkeit

E-Mail Anrufen WhatsApp

Mo - Fr von 08:00 - 18:00

+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)

Bekannt aus

Auch über

Eigenschaften für 8163946 von Festo

Befestigungsart: mit Hutschiene
Einbaulage: freie Konvektionsenkrecht
Anzeige: LED grün / gelb / rot
Zulassung: RCM Markc UL us - Listed (OL)
KC-Zeichen: KC-EMV
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-Maschinen-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK Vorschriften für Maschinennach UK RoHS Vorschriften
Zertifikat ausstellende Stelle: TÜV Rheinland UK 01/205U/5696.01/24TÜV Rheinland 01/205/5696.01/24UL E331130
Lagertemperatur: -25 °C ... 55 °C
Umgebungstemperatur: 0 °C ... 50 °C
Hinweis zur Umgebungstemperatur: Derating bzgl. Montageabstand und Ausgangsstrom beachten.
Relative Luftfeuchtigkeit: 5 - 90 %nicht kondensierend
Max. Aufstellhöhe: 2000 m
Schutzart: IP20
Schutzklasse: III
Überspannungskategorie: I
Verschmutzungsgrad: 2
Werkstoff-Hinweis: RoHS konform
LABS-Konformität: VDMA24364-Zone III
Nennspannung Lastversorgung DC: 24 V ... 48 V
Zul. Bereich Lastversorgung: -15 % / +15 %
Max. Zwischenkreisspannung DC: 60 V
Bremswiderstand, extern: 6 Ohm
Max. Dauerleistung des externen Bremswiderstandes (IEC): 490 W
Nennspannung Logikversorgung DC: 24 V
Zulässiger Bereich Logikspannung: ± 15 %
Stromaufnahme Logikversorgung ohne Feststellbremse: 1 A
Stromaufnahme Logikversorgung mit Feststellbremse: 2 A
Ausgangsspannungsbereich AC: 0 V bis zur Eingangsspannung
Nennausgangsstrom: 8 A
Nennstrom pro Phase, effektiv: 8 A
Spitzenstrom pro Phase, effektiv: 20 A
Max. Spitzenstromdauer: 3 s
Nennleistung Controller: 300 VA
Spitzenleistung: 800 VA
Ausgangsfrequenz: 0 Hz ... 20000 Hz
Max. Länge Motorleitung ohne ext. Netzfilter: 25 m
Max. Ausgangsstrom Haltebremse: 1 A
Max. Spannungsabfall von Logikversorgung bis Bremsausgang: 1 V
Betriebsart Controller: KaskadenregelungP-PositionsreglerPI-GeschwindigkeitsreglerPI-Stromregler für F oder MProfil-Betrieb mit Satz- und Direktbetriebinterpolierender Betrieb über FeldbusSynchron-BetriebsartenReferenzfahrtEinrichtbetriebAutotuninggesteuerter Betrieb
Betriebsmodus: feldorientierte RegelungPositionsauflösung 24 Bit/UEchtzeit-Datenerfassung2x Input-Capture (x, v, F)2x Output-Trigger (x, v, F)1x Positionsgeber-EingangAbtastrate 16 oder 20 kHzPWM mit 16 oder 20 kHz
einstellbare Stromabsenkung: über Software
Schutzfunktion: I²t ÜberwachungTemperaturüberwachungStromüberwachungSpannungsausfalldetektionSchleppfehlerüberwachungSoftwareendlagenerkennung
Nennstromeinstellung: über Software
Ethernet-Schnittstelle, Funktion: Parametrierung und Inbetriebnahme
Ethernet-Schnittstelle, Protokoll: TCP/IP
Feldbus-Schnittstelle, Protokoll: EtherCATEtherNet/IPPROFINET IRT
Feldbus-Schnittstelle, Funktion: Busanschluss kommend/weiterführendEtherCAT SlavePROFINET SlaveFeldbus
Feldbuskopplung: EtherCATEtherNet/IPModbus/TCPPROFINET
Kommunikationsprofil: CiA402CoE (CANopen over EtherCAT)EoE (Ethernet over EtherCAT)FoE (File over EtherCAT)PROFIdrive
Prozesskopplung: E/A Mode für 256 VerfahrsätzeInterpolated Mode CSPInterpolated Mode CSTInterpolated Mode CSV
Feldbus-Schnittstelle, Übertragungsrate: 100 Mbit/s
Feldbus-Schnittstelle, Anschlussart: 2x Dose
Feldbus-Schnittstelle, Anschlusstechnik: RJ45
Encoder-Schnittstelle, Funktion: BiSS-CInkrementalgeber
Anzahl digitale Logikeingänge: 6
Schaltlogik Eingänge: PNP (plusschaltend)
Eigenschaften Logikeingang: teilweise frei konfigurierbarteilweise Safety-Eingängenicht galvanisch getrennt
Spezifikation Logikeingang: in Anlehnung an IEC 61131-2, Typ 3
Arbeitsbereich Logikeingang: -3 V ... 30 V
Anzahl High-Speed Logikeingänge: 2
Zeitauflösung High-Speed Logikeingänge: 1 µs
Anzahl digitale Logikausgänge 24 V DC: 2
Schaltlogik Ausgänge: PNP (plusschaltend)
Eigenschaften digitale Logikausgänge: nicht galvanisch getrennt
Max. Strom digitale Logikausgänge: 100 mA
Anzahl High-Speed Schaltausgänge: 2
Zeitauflösung High-Speed Schaltausgänge: 1 µs
Anzahl potentialfreie Schaltausgänge: 1
Max. Strom der potentialfreien Schaltausgänge: 100 mA
Sicherheitsfunktion: Sicher abgeschaltetes Moment (STO)Sicherer Stopp 1 mit Zeitsteuerung (SS1-t)
Safety Integrity Level (SIL): STO / SIL 2 / SILCL 2 (EC-Motor ohne Diagnose)STO / SIL 3 / SILCL 3 (Schrittmotor/EC-Motor mit Diagnose)
Performance Level (PL): STO / Kat. 3, PLd (EC-Motor ohne Diagnose)STO / Kat. 3, PLe (Schrittmotor/EC-Motor mit Diagnose)
Diagnosedeckungsgrad: STO / mittel (EC-Motor mit Diagnose)STO / mittel (Schrittmotor)STO / niedrig (EC-Motor ohne Diagnose)
SFF Safe Failure Fraction: 99 %
Hardware-Fehlertoleranz: 1
Proof-Test-Intervall: STO / 20 a (Schrittmotor/EC-Motor ohne Diagnose)STO / 0,25 a (EC-Motor mit Diagnose)
Anzahl sicherer 2-poliger Eingänge: 1
Anzahl Diagnoseausgänge: 1

Dokumente

Dokumentation 8163946
Download
Datenblatt 8163946
Download
Produktzuverlässigkeits-Datenblatt 8163946
Download
CAD-Daten 8163946
Download

Hersteller-Artikelbeschreibung

Der extrem kleine Servoantriebsregler CMMT-ST positioniert und bewegt bis 300 W hoch wirtschaftlich, dynamisch und präzise Punkt-zu-Punkt oder interpolierend. Und ist in kürzester Zeit einfach via Festo Automation Suite und integrierter Auto-Tuning-Funktion in Betrieb genommen.

Weitere Informationen für 8163946 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 350 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 85044085
GTIN: 4052568631956
RoHS konform: Ja
Hersteller: Festo
