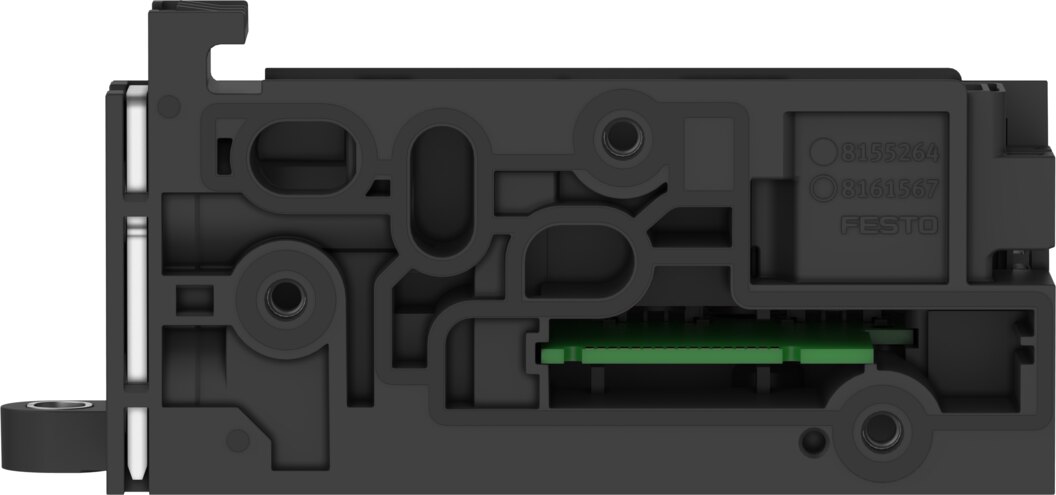

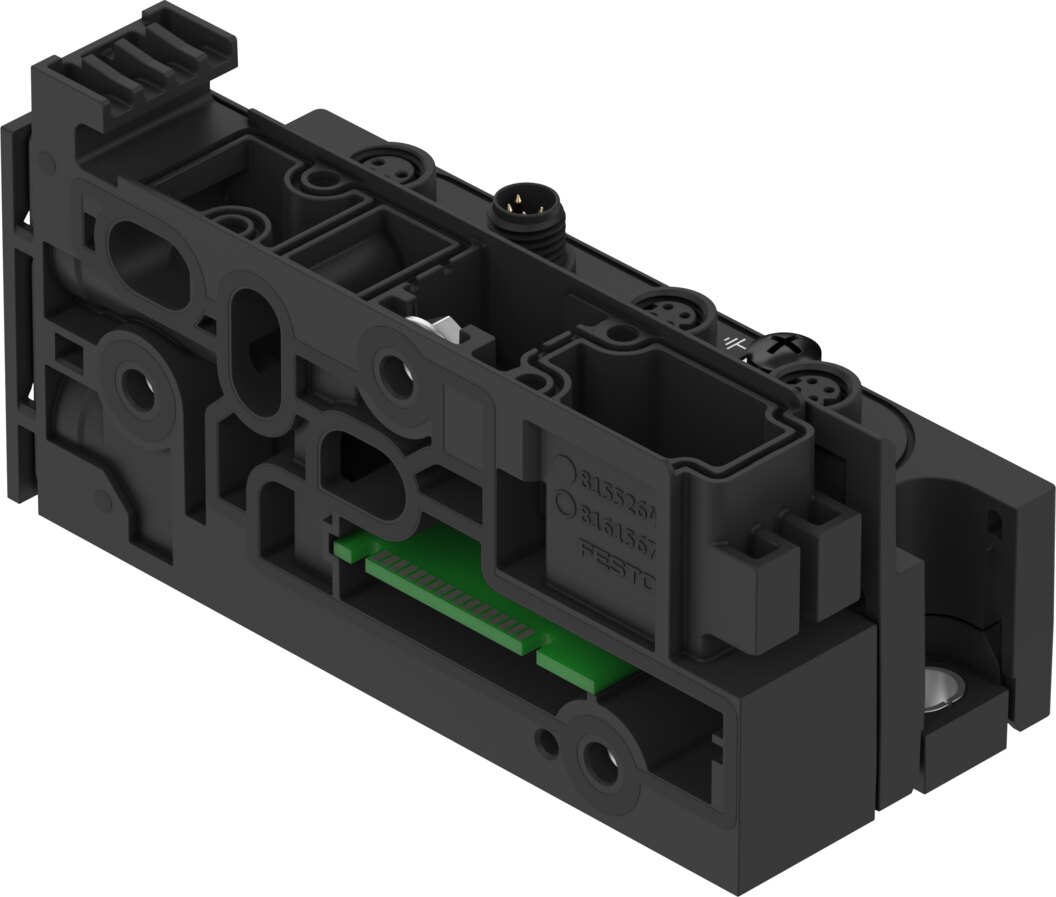

Festo 8189593 Verkettungsplatte

Name: Festo Verkettungsplatte 8189593 (VABX-A-S-EL-E12-API-SHUH-XL)
Brand: Festo
SKU: 8189593
Price: 91.25 EUR
Availability: InStock

91,25 €

exkl. MwSt.

108,59 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Verkettungsplatte
Klicken zum Kopieren
Hersteller-Artikelnummer:: 8189593
Klicken zum Kopieren
Hersteller-Typenschlüssel:: VABX-A-S-EL-E12-API-SHUH-XL
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 8189593 von Festo

Baugröße: 12
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Kommunikations-Schnittstelle, Anschlussbild: 00995937
Anschlusslage: seitlich
Verpolungsschutz: ja
Diagnose per LED: Diagnose pro Modul
Diagnose per interner Kommunikation: Unterspannung Lastversorgung PLUnterspannung Logikversorgung PS
Ventilinselaufbau: Ventilgrößen mischbar
Maximale Anzahl Ventilspulen: 150
Modulparameter: Konfiguration Spannungsüberwachung Lastversorgung PLVerhalten im Fehlerzustand
Kompatibel mit: Ventilinsel VTUX-A-S
Abmessungen B x L x H: 45,6 mm x 117,4 mm x 53,9 mm
Absicherung (Kurzschluss): interne elektronische Sicherung pro Kanal
Induktive Schutzbeschaltung: eingebaut
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren: typisch 27 mA
Eigenstromaufnahme bei Nennbetriebsspannung Last: typisch 13 mA
Hinweis zur Betriebsspannung: SELV/PELV Netzteile erforderlichSpannungsabfall beachten
Leistungsaufnahme bei 24 VDC: 0.65 W
Max. Stromversorgung: 2 x 4 A (externe Sicherung erforderlich)
Nennbetriebsspannung DC Elektronik/Sensoren: 24 V
Nennbetriebsspannung DC Last: 24 V
Netzausfallüberbrückung: 10 ms
Potenzialtrennung Ausgänge Kanal - interne Kommunikation: ja
Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile: ja
Protokoll: AP
Verschmutzungsgrad: 2
Zulässige Spannungsschwankungen Elektronik/Sensoren: ± 25 %
Zulässige Spannungsschwankungen Last: ± 10 %
Spannungsversorgung, Funktion: Elektronik/Sensoren und Last kommend
Spannungsversorgung, Anschlussart: Dose
Spannungsversorgung, Anschlusstechnik: M8x1, A-codiert nach EN 61076-2-104
Spannungsversorgung, Anzahl Pole/Adern: 4
Spannungsversorgung, Anschlussbild: 00991171
Spannungsweiterleitung, Funktion: Elektronik/Sensoren und Last gehend
Spannungsweiterleitung, Anschlussart: Dose
Spannungsweiterleitung, Anschlusstechnik: M8x1, A-codiert nach EN 61076-2-104
Spannungsweiterleitung, Anzahl Pole/Adern: 4
Spannungsweiterleitung, Anschlussbild: 00991872
Unterspannung Last/Ventile (Diagnosemeldung): 21.1 V
Zulassung: RCM Mark
KC-Zeichen: KC-EMV
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Lagertemperatur: -20 °C ... 70 °C
Relative Luftfeuchtigkeit: 5 - 95 %
Schutz gegen direktes und indirektes Berühren: PELVSELV
Schutzart: IP65
Hinweis zur Schutzart: ungenutzte Anschlüsse verschlossen
Überspannungskategorie: II
Umgebungstemperatur: -5 °C ... 50 °C
Nenneinsatzhöhe: <= 2000 m NHN
Max. Aufstellhöhe: 3500 m
Max. Anziehdrehmoment Wandmontage: 6 Nm
Elektrische Ansteuerung: AP-Schnittstelle
Max. Leitungslänge: 50 m
Kommunikations-Schnittstelle, Funktion: Systemkommunikation XF10 IN / XF20 OUT
Kommunikations-Schnittstelle, Anschlussart: 2x Dose
Kommunikations-Schnittstelle, Anschlusstechnik: M8x1, D-codiert nach EN 61076-2-114
Kommunikations-Schnittstelle, Anzahl Pole/Adern: 4
Kommunikations-Schnittstelle, Protokoll: AP
Kommunikations-Schnittstelle, Schirmung: ja
Kabelabgang: gerade
Befestigungsart Anschlussplatte: mit Durchgangsbohrung
Befestigungsart: mit Durchgangsbohrung für Schraube M5
Pneumatischer Anschluss 1: für Cartridge 15 mm
Pneumatischer Anschluss 5: für Cartridge 15 mm
Werkstoff-Hinweis: RoHS konform
Werkstoff Anschlussplatte: PA-verstärkt
Werkstoff Deckel: PA-verstärkt
Werkstoff Dichtungen: NBR
Werkstoff Folie: Polyester
Werkstoff Hülse: hochlegierter Stahl rostfrei
Werkstoff Klammer: hochlegierter Stahl rostfrei
Werkstoff Mutter: hochlegierter Stahl rostfrei

Dokumente

Dokumentation 8189593
Download
Datenblatt 8189593
Download
Produktzuverlässigkeits-Datenblatt 8189593
Download
CAD-Daten 8189593
Download

Weitere Informationen für 8189593 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 150 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84819000
GTIN: 4052568651473
RoHS konform: Ja
Hersteller: Festo
