Neu & Original

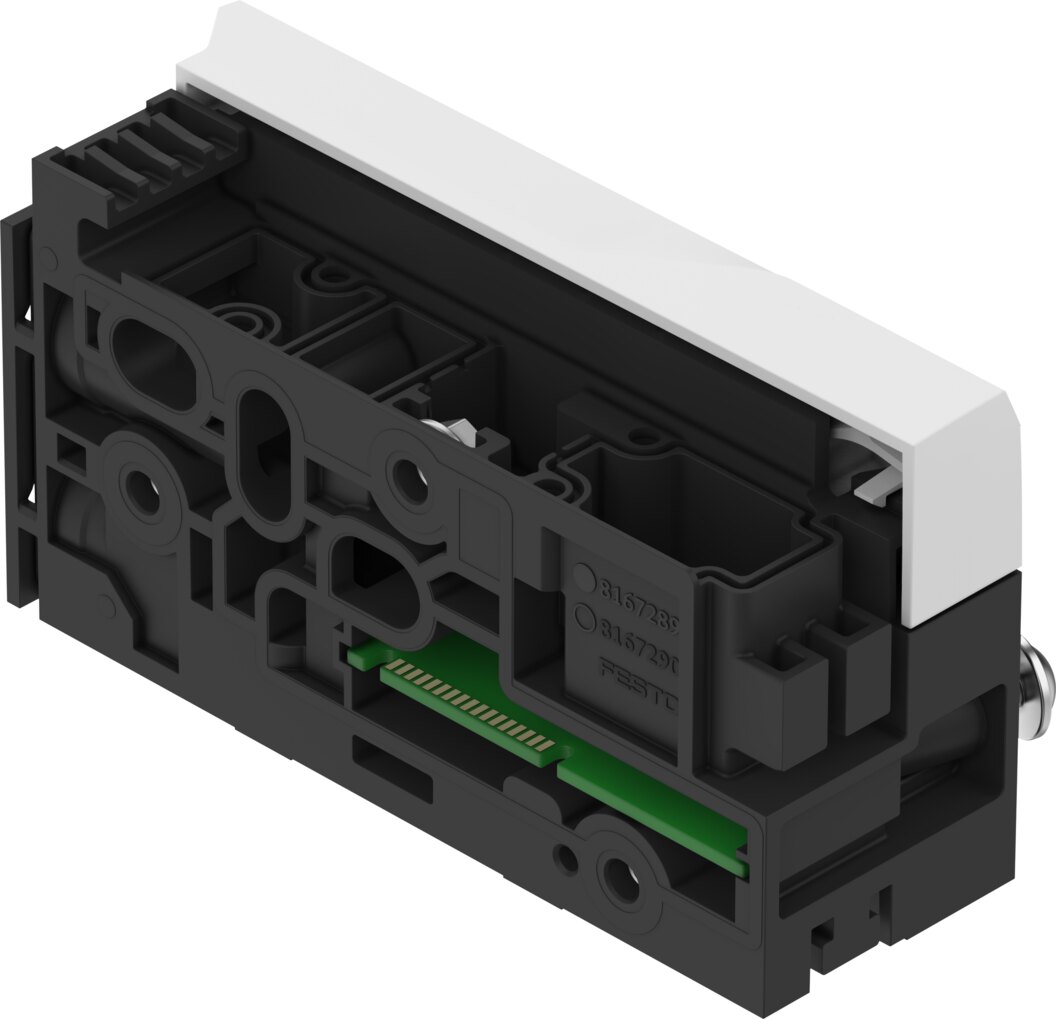

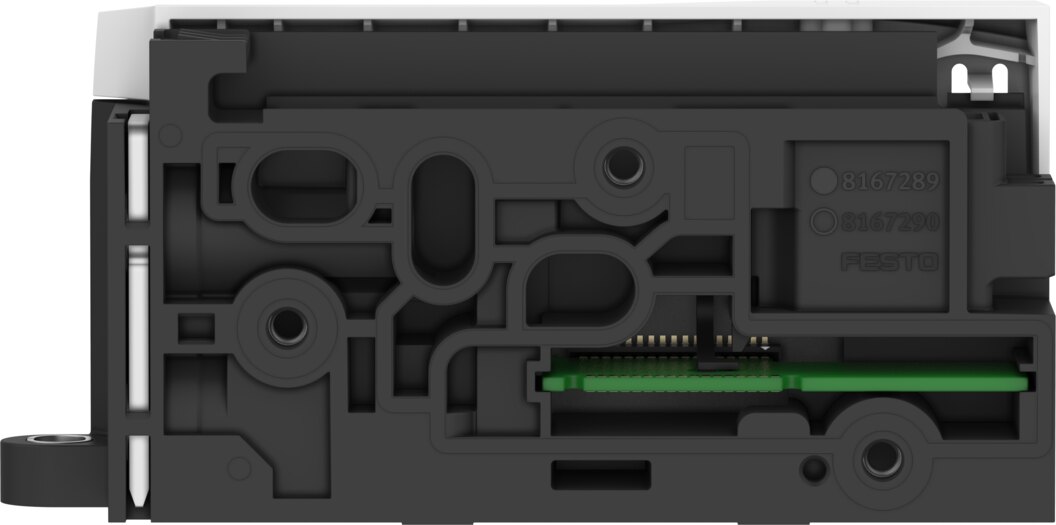

Festo 8189595 Verkettungsplatte
Preis & Verfügbarkeit
73,52 €
exkl. MwSt.
|87,49 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- VerkettungsplatteKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8189595Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- VABX-A-S-EL-E12-APA-SHUH-XLKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8189595 von Festo
- Baugröße
- 12
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Anschlusslage
- seitlich
- Verpolungsschutz
- ja
- Diagnose per LED
- Diagnose pro Modul
- Diagnose per interner Kommunikation
- Unterspannung Lastversorgung PLUnterspannung Logikversorgung PS
- Ventilinselaufbau
- Ventilgrößen mischbar
- Maximale Anzahl Ventilspulen
- 120
- Modulparameter
- Konfiguration Spannungsüberwachung Lastversorgung PLVerhalten im Fehlerzustand
- Kompatibel mit
- Ventilinsel VTUX-A-S
- Abmessungen B x L x H
- 35,2 mm x 117,2 mm x 56,1 mm
- Absicherung (Kurzschluss)
- interne elektronische Sicherung pro Kanal
- Induktive Schutzbeschaltung
- eingebaut
- Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren
- typisch 27 mA
- Eigenstromaufnahme bei Nennbetriebsspannung Last
- typisch 13 mA
- Hinweis zur Betriebsspannung
- SELV/PELV Netzteile erforderlichSpannungsabfall beachten
- Leistungsaufnahme bei 24 VDC
- 0.65 W
- Nennbetriebsspannung DC Elektronik/Sensoren
- 24 V
- Nennbetriebsspannung DC Last
- 24 V
- Netzausfallüberbrückung
- 10 ms
- Potenzialtrennung Ausgänge Kanal - interne Kommunikation
- ja
- Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile
- ja
- Protokoll
- AP
- Verschmutzungsgrad
- 2
- Zulässige Spannungsschwankungen Elektronik/Sensoren
- ± 25 %
- Zulässige Spannungsschwankungen Last
- ± 10 %
- Spannungsversorgung, Funktion
- Elektronik/Sensoren und Last kommend
- Spannungsweiterleitung, Funktion
- Elektronik/Sensoren und Last gehend
- Unterspannung Last/Ventile (Diagnosemeldung)
- 21.1 V
- Zulassung
- RCM Mark
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMVnach UK RoHS Vorschriften
- Korrosionsbeständigkeitsklasse KBK
- 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-B1/B2-L
- Lagertemperatur
- -20 °C ... 70 °C
- Relative Luftfeuchtigkeit
- 5 - 95 %
- Schutz gegen direktes und indirektes Berühren
- PELVSELV
- Schutzart
- IP65
- Überspannungskategorie
- II
- Umgebungstemperatur
- -5 °C ... 50 °C
- Nenneinsatzhöhe
- <= 2000 m NHN
- Max. Aufstellhöhe
- 3500 m
- Max. Anziehdrehmoment Wandmontage
- 6 Nm
- Elektrische Ansteuerung
- AP-Schnittstelle
- Kommunikations-Schnittstelle, Protokoll
- AP
- Befestigungsart Anschlussplatte
- mit Durchgangsbohrung
- Befestigungsart
- mit Durchgangsbohrung für Schraube M5
- Pneumatischer Anschluss 1
- für Cartridge 15 mm
- Pneumatischer Anschluss 5
- für Cartridge 15 mm
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Anschlussplatte
- PA-verstärkt
- Werkstoff Deckel
- PBT-verstärkt
- Werkstoff Dichtungen
- NBR
- Werkstoff Hülse
- hochlegierter Stahl rostfrei
- Werkstoff Klammer
- hochlegierter Stahl rostfrei
- Werkstoff Mutter
- hochlegierter Stahl rostfrei
- Dokumente
- Dokumentation 8189595
- Datenblatt 8189595
- Produktzuverlässigkeits-Datenblatt 8189595
- CAD-Daten 8189595
Weitere Informationen für 8189595 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 120,7 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84819000
- GTIN
- 4052568648060
- RoHS konform
- Ja
- Hersteller
- Festo
