INA Drehverbindung, Vierpunktlager, außenverzahntHersteller-Typenschlüssel:
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Versandkostenfreiinnerhalb Deutschlands|
Versandkostenfreiinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über

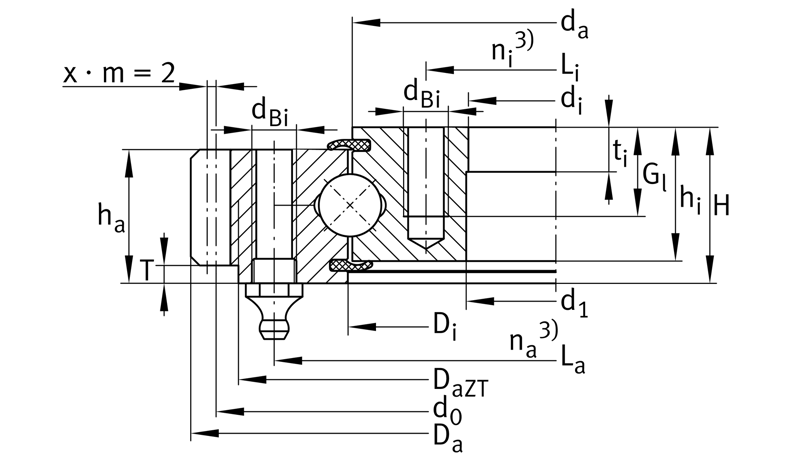

Eigenschaften für VA140188-V von INA
- Innendurchmesser Innenring
- 136 mm
- Oberer Toleranzwert Innendurchmesser
- 0,5 mm
- Untere Toleranz Innendurchmesser
- -0,5 mm
- Zentrierdurchmesser Innenring
- 135 mm
- Obere Toleranz Zentrierung Innendurchmesser
- 0,2 mm
- Untere Toleranz Zentrierung Innenring
- 0 mm
- Höhe
- 35 mm
- Außendurchmesser
- 259,36 mm
- Zentrierdurchmesser Außenring
- 238 mm
- Obere Toleranz Zentrierung Außendurchmesser
- 0 mm
- Untere Toleranz Zentrierung Außendurchmesser
- -0,07 mm
- Zentrierlänge Außenring
- 4 mm
- Zentrierlänge Innenring
- 10 mm
- Höhe Außenring
- 30 mm
- Höhe Innenring
- 30 mm
- Kleinstes Radialspiel
- 0,03 mm
- Größtes Radialspiel
- 0,1 mm
- Kleinstes axiales Kippspiel
- 0,05 mm
- Größtes axiales Kippspiel
- 0,2 mm
- Innendurchmesser Außenring
- 189 mm
- Außendurchmesser Innenring
- 187 mm
- Anzahl Befestigungsbohrungen Innenring
- 16
- Teilkreis Befestigungsbohrungen Innenring
- 154 mm
- Anzahl Befestigungsbohrungen Außenring
- 16
- Teilkreis Befestigungsbohrungen Außenring
- 222 mm
- Gewindedurchmesser Befestigungsbohrung
- M10
- Gewindetiefe Befestigungsgewinde
- 20 mm
- Zulässiger Reibschluss Befestigungsschrauben
- 44.800 N
- Teilkreisdurchmesser der Verzahnung
- 248 mm
- Modul der Verzahnung
- 4 mm
- Zähnezahl
- 62
- Faktor Profilverschiebung
- 2 mm
- Verzahnungsbreite
- 26 mm
- Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2)
- 10.400 N
- Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35)
- 15.300 N
- Betriebstemperatur min.
- -25 °C
- Betriebstemperatur max.
- 80 °C
- Dynamische Tragzahl, axial
- 93.000 N
- Statische Tragzahl, axial
- 670.000 N
- Dynamische Tragzahl, radial
- 84.000 N
- Statische Tragzahl, radial
- 270.000 N
- Marke
- INA
- Basis-Typ-Norm
- VA140188
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Nein
- Dokumente
- Slewing rings: Fitting and maintenance instructions VA140188-V
- Drehverbindungen: Einbau- und Wartungsanleitung VA140188-V
- Slewing rings VA140188-V
- Drehverbindungen VA140188-V
- Dismounting of rolling bearings - Hydraulic dismounting VA140188-V
- Ausbau von Wälzlagern - Hydraulischer Ausbau VA140188-V
- Services VA140188-V
- Dienstleistungen VA140188-V
- Tables VA140188-V
- Tabellen VA140188-V
- Technical principles VA140188-V
- Technische Grundlagen VA140188-V
- Mounting of rolling bearing - Thermal mounting VA140188-V
- Einbau von Wälzlagern - Thermischer Einbau VA140188-V
- Dismounting of rolling bearings - Hydraulic dismounting VA140188-V
- Ausbau von Wälzlagern - Hydraulischer Ausbau VA140188-V
- Technical principles VA140188-V
- Technische Grundlagen VA140188-V
- Tables VA140188-V
- Tabellen VA140188-V
- Services VA140188-V
- Dienstleistungen VA140188-V
Hersteller-Artikelbeschreibung
Drehverbindung, Vierpunktlager, innenverzahnt
Weitere Informationen für VA140188-V von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 7,10 kg
- Maße (L x B x H)
- 135 mm x 259.36 mm x 35 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84834021
- GTIN
- 4012802113464
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
