INA Drehverbindung, Vierpunktlager, außenverzahntHersteller-Typenschlüssel:
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Versandkostenfreiinnerhalb Deutschlands|
Versandkostenfreiinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über

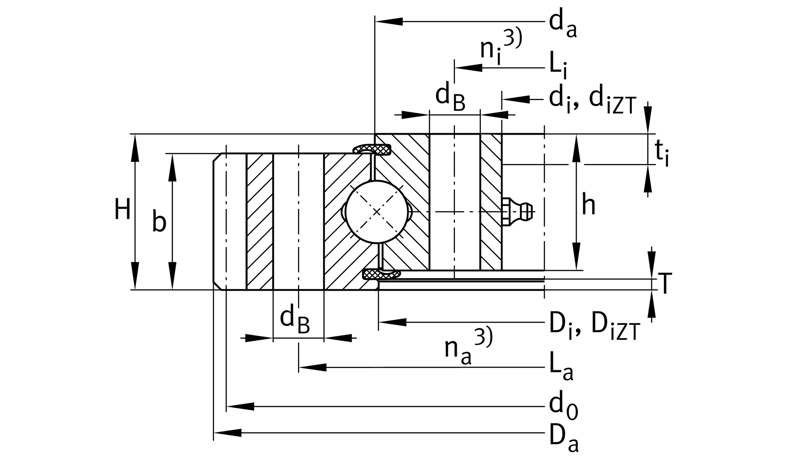

Eigenschaften für VA160235-N von INA
- Innendurchmesser Innenring
- 171 mm
- Höhe
- 40 mm
- Außendurchmesser
- 318,6 mm
- Zentrierdurchmesser Außenring
- 236 mm
- Toleranz Zentrierung Außendurchmesser
- IT8
- Zentrierlänge Außenring
- 2,3 mm
- Zentrierlänge Innenring
- 6 mm
- Höhe Außenring
- 35 mm
- Höhe Innenring
- 35 mm
- Kleinstes Radialspiel
- 0,04 mm
- Größtes Radialspiel
- 0,16 mm
- Kleinstes axiales Kippspiel
- 0,07 mm
- Größtes axiales Kippspiel
- 0,26 mm
- Innendurchmesser Außenring
- 234 mm
- Außendurchmesser Innenring
- 236 mm
- Anzahl Befestigungsbohrungen Innenring
- 12
- Teilkreis Befestigungsbohrungen Innenring
- 195 mm
- Durchmesser Befestigungsbohrung
- 13 mm
- Anzahl Befestigungsbohrungen Außenring
- 12
- Teilkreis Befestigungsbohrungen Außenring
- 275 mm
- Zulässiger Reibschluss Befestigungsschrauben
- 49.600 N
- Teilkreisdurchmesser der Verzahnung
- 312 mm
- Modul der Verzahnung
- 4 mm
- Zähnezahl
- 78
- Verzahnungsbreite
- 35 mm
- Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2)
- 11.000 N
- Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35)
- 16.100 N
- Betriebstemperatur min.
- -25 °C
- Betriebstemperatur max.
- 80 °C
- Dynamische Tragzahl, axial
- 123.000 N
- Statische Tragzahl, axial
- 460.000 N
- Dynamische Tragzahl, radial
- 112.000 N
- Statische Tragzahl, radial
- 210.000 N
- Marke
- INA
- Basis-Typ-Norm
- VA160235
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Nein
- Dokumente
- Slewing rings: Fitting and maintenance instructions VA160235-N
- Drehverbindungen: Einbau- und Wartungsanleitung VA160235-N
- Slewing rings VA160235-N
- Drehverbindungen VA160235-N
- Mounting of rolling bearings - Mechanical mounting VA160235-N
- Einbau von Wälzlagern - Mechanischer Ausbau VA160235-N
- Dismounting of rolling bearings - Mechanical dismounting VA160235-N
- Ausbau von Wälzlagern - Mechanischer Ausbau VA160235-N
- Services VA160235-N
- Dienstleistungen VA160235-N
- Tables VA160235-N
- Tabellen VA160235-N
- Technical principles VA160235-N
- Technische Grundlagen VA160235-N
- Mounting of rolling bearing - Thermal mounting VA160235-N
- Einbau von Wälzlagern - Thermischer Einbau VA160235-N
- Technical principles VA160235-N
- Technische Grundlagen VA160235-N
- Tables VA160235-N
- Tabellen VA160235-N
- Services VA160235-N
- Dienstleistungen VA160235-N
Hersteller-Artikelbeschreibung
Drehverbindung, Vierpunktlager, außenverzahnt
Weitere Informationen für VA160235-N von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 12,90 kg
- Maße (L x B x H)
- 171 mm x 318.6 mm x 40 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84834021
- GTIN
- 4012802419658
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
