Neu & Original

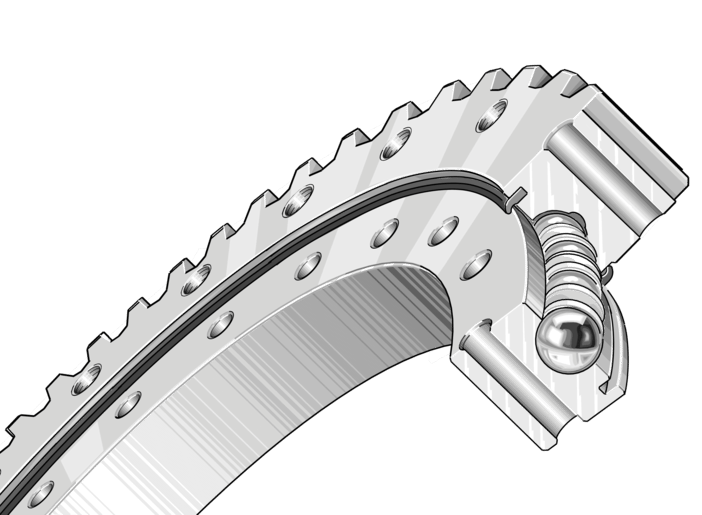

INA VA160302-N Drehverbindung, Vierpunktlager, außenverzahnt
Preis & Verfügbarkeit
5.164,37 €
exkl. MwSt.
|6.145,60 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Drehverbindung, Vierpunktlager, außenverzahntKlicken zum Kopieren
- Hersteller-Artikelnummer:
- VA160302-NKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- VA160302Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über

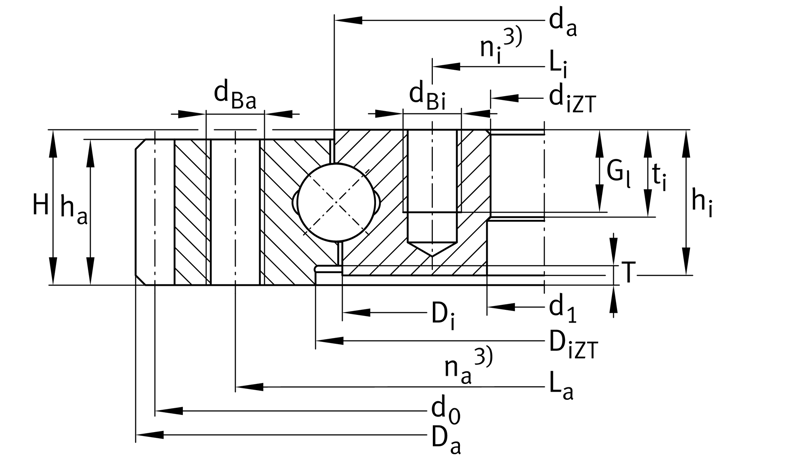

Eigenschaften für VA160302-N von INA
- Innendurchmesser Innenring
- 240 mm
- Oberer Toleranzwert Innendurchmesser
- 0,5 mm
- Untere Toleranz Innendurchmesser
- -0,5 mm
- Zentrierdurchmesser Innenring
- 238 mm
- Obere Toleranz Zentrierung Innendurchmesser
- 0 mm
- Untere Toleranz Zentrierung Innenring
- -0,07 mm
- Höhe
- 32 mm
- Außendurchmesser
- 384 mm
- Zentrierdurchmesser Außenring
- 310 mm
- Obere Toleranz Zentrierung Außendurchmesser
- 0 mm
- Untere Toleranz Zentrierung Außendurchmesser
- -0,08 mm
- Zentrierlänge Außenring
- 3 mm
- Zentrierlänge Innenring
- 18 mm
- Höhe Außenring
- 30 mm
- Höhe Innenring
- 30 mm
- Kleinstes Radialspiel
- 0,04 mm
- Größtes Radialspiel
- 0,16 mm
- Kleinstes axiales Kippspiel
- 0,07 mm
- Größtes axiales Kippspiel
- 0,26 mm
- Außendurchmesser Innenring
- 302,3 mm
- Anzahl Befestigungsbohrungen Innenring
- 20
- Teilkreis Befestigungsbohrungen Innenring
- 262 mm
- Anzahl Befestigungsbohrungen Außenring
- 20
- Teilkreis Befestigungsbohrungen Außenring
- 343 mm
- Gewindedurchmesser Befestigungsbohrung
- M12
- Gewindetiefe Befestigungsgewinde
- 18 mm
- Zulässiger Reibschluss Befestigungsschrauben
- 82.600 N
- Teilkreisdurchmesser der Verzahnung
- 376 mm
- Modul der Verzahnung
- 4 mm
- Zähnezahl
- 94
- Verzahnungsbreite
- 30 mm
- Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2)
- 11.000 N
- Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35)
- 16.100 N
- Betriebstemperatur min.
- -25 °C
- Betriebstemperatur max.
- 80 °C
- Dynamische Tragzahl, axial
- 136.000 N
- Statische Tragzahl, axial
- 590.000 N
- Dynamische Tragzahl, radial
- 123.000 N
- Statische Tragzahl, radial
- 270.000 N
- Marke
- INA
- Basis-Typ-Norm
- VA160302
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Nein
- Dokumente
- Slewing rings: Fitting and maintenance instructions VA160302-N
- Drehverbindungen: Einbau- und Wartungsanleitung VA160302-N
- Slewing rings VA160302-N
- Drehverbindungen VA160302-N
- Mounting of rolling bearings - Mechanical mounting VA160302-N
- Einbau von Wälzlagern - Mechanischer Ausbau VA160302-N
- Dismounting of rolling bearings - Mechanical dismounting VA160302-N
- Ausbau von Wälzlagern - Mechanischer Ausbau VA160302-N
- Services VA160302-N
- Dienstleistungen VA160302-N
- Tables VA160302-N
- Tabellen VA160302-N
- Technical principles VA160302-N
- Technische Grundlagen VA160302-N
- Mounting of rolling bearing - Thermal mounting VA160302-N
- Einbau von Wälzlagern - Thermischer Einbau VA160302-N
- Technical principles VA160302-N
- Technische Grundlagen VA160302-N
- Tables VA160302-N
- Tabellen VA160302-N
- Services VA160302-N
- Dienstleistungen VA160302-N
Hersteller-Artikelbeschreibung
Drehverbindung, Vierpunktlager, außenverzahnt
Weitere Informationen für VA160302-N von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 13,70 kg
- Maße (L x B x H)
- 238 mm x 384 mm x 32 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84834090
- GTIN
- 4054365966316
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
