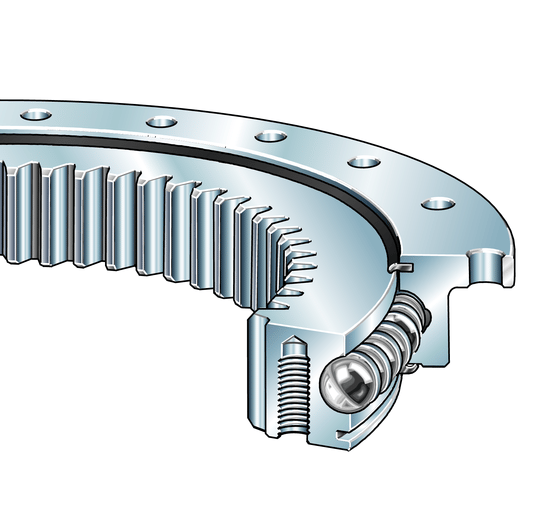

INA Drehverbindung, Vierpunktlager, innenverzahntHersteller-Typenschlüssel:
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Versandkostenfreiinnerhalb Deutschlands|
Versandkostenfreiinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über

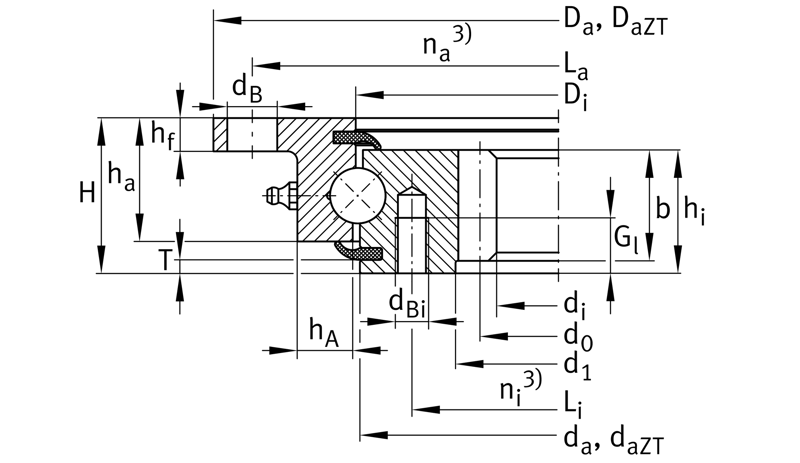

Eigenschaften für VLI200414-N von INA
- Innendurchmesser Innenring
- 325 mm
- Höhe
- 56 mm
- Außendurchmesser
- 518 mm
- Außendurchmesser unteres Abmaß
- -0,5 mm
- Außendurchmesser oberes Abmaß
- 0 mm
- Flanschhöhe Innenring
- 12 mm
- Höhe Außenring
- 44,5 mm
- Höhe Innenring
- 44,5 mm
- Innendurchmesser Außenring
- 415,5 mm
- Obere Toleranz Innendurchmesser Außenring
- 0,5 mm
- Untere Toleranz Innendurchmesser Außenring
- 0 mm
- Teilkreis Befestigungsbohrungen Außenring
- 490 mm
- Anzahl Befestigungsbohrungen Außenring
- 8
- Durchmesser Befestigungsbohrung
- 18 mm
- Außendurchmesser Innenring
- 412,5 mm
- Obere Toleranz Außendurchmesser Innenring
- 0 mm
- Untere Toleranz Außendurchmesser Innenring
- -0,5 mm
- Teilkreis Befestigungsbohrungen Innenring
- 375 mm
- Gewindedurchmesser Befestigungsbohrung
- M12
- Gewindetiefe Befestigungsgewinde
- 20 mm
- Anzahl Befestigungsbohrungen Innenring
- 12
- Zulässiger Reibschluss Befestigungsschrauben
- 49.600 N
- Modul der Verzahnung
- 5 mm
- Zähnezahl
- 67
- Teilkreisdurchmesser der Verzahnung
- 335 mm
- Verzahnungsbreite
- 40 mm
- Durchmesser Ausdrehung Innenring
- 350 mm
- Obere Toleranz Ausdrehung Innenring
- 0,5 mm
- Untere Toleranz Ausdrehung Innenring
- 0 mm
- Ringquerschnitt
- 20 mm
- Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2)
- 17.700 N
- Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35)
- 26.200 N
- Betriebstemperatur min.
- -25 °C
- Betriebstemperatur max.
- 80 °C
- Dynamische Tragzahl, axial
- 137.000 N
- Statische Tragzahl, axial
- 295.000 N
- Dynamische Tragzahl, radial
- 124.000 N
- Statische Tragzahl, radial
- 110.000 N
- Marke
- INA
- Basis-Typ-Norm
- VLI200414
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Ja
- Dokumente
- Slewing rings: Fitting and maintenance instructions VLI200414-N
- Drehverbindungen: Einbau- und Wartungsanleitung VLI200414-N
- Slewing rings VLI200414-N
- Drehverbindungen VLI200414-N
- Dismounting of rolling bearings - Hydraulic dismounting VLI200414-N
- Ausbau von Wälzlagern - Hydraulischer Ausbau VLI200414-N
- Services VLI200414-N
- Dienstleistungen VLI200414-N
- Technical principles VLI200414-N
- Technische Grundlagen VLI200414-N
- Mounting of rolling bearing - Thermal mounting VLI200414-N
- Einbau von Wälzlagern - Thermischer Einbau VLI200414-N
- Dismounting of rolling bearings - Mechanical dismounting VLI200414-N
- Ausbau von Wälzlagern - Mechanischer Ausbau VLI200414-N
- Dismounting of rolling bearings - Hydraulic dismounting VLI200414-N
- Ausbau von Wälzlagern - Hydraulischer Ausbau VLI200414-N
- Technical principles VLI200414-N
- Technische Grundlagen VLI200414-N
- Tables VLI200414-N
- Tabellen VLI200414-N
- Services VLI200414-N
- Dienstleistungen VLI200414-N
Hersteller-Artikelbeschreibung
Vierpunktlager, leichte Reihe 20, innenverzahnt, beidseitig Lippendichtung
Weitere Informationen für VLI200414-N von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 27,30 kg
- Maße (L x B x H)
- 325 mm x 518 mm x 56 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84834090
- GTIN
- 4012802136982
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
