Neu & Original
INA VSI200744-N Drehverbindung, Vierpunktlager, innenverzahnt
Preis & Verfügbarkeit
4.487,58 €
exkl. MwSt.
|5.340,22 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Drehverbindung, Vierpunktlager, innenverzahntKlicken zum Kopieren
- Hersteller-Artikelnummer:
- VSI200744-NKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- VSI200744Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über

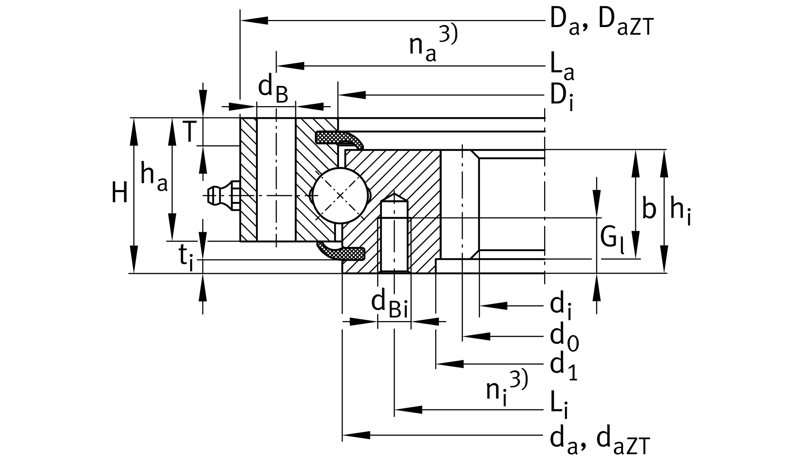

Eigenschaften für VSI200744-N von INA
- Innendurchmesser Innenring
- 648 mm
- Zentrierlänge Innenring
- 4,5 mm
- Höhe
- 56 mm
- Außendurchmesser
- 816 mm
- Außendurchmesser unteres Abmaß
- -0,6 mm
- Außendurchmesser oberes Abmaß
- 0 mm
- Höhe Außenring
- 44,5 mm
- Höhe Innenring
- 44,5 mm
- Innendurchmesser Außenring
- 745,5 mm
- Obere Toleranz Innendurchmesser Außenring
- 0,6 mm
- Untere Toleranz Innendurchmesser Außenring
- 0 mm
- Teilkreis Befestigungsbohrungen Außenring
- 790 mm
- Anzahl Befestigungsbohrungen Außenring
- 40
- Durchmesser Befestigungsbohrung
- 14 mm
- Außendurchmesser Innenring
- 742,5 mm
- Obere Toleranz Außendurchmesser Innenring
- 0 mm
- Untere Toleranz Außendurchmesser Innenring
- -0,6 mm
- Teilkreis Befestigungsbohrungen Innenring
- 705 mm
- Gewindedurchmesser Befestigungsbohrung
- M12
- Gewindetiefe Befestigungsgewinde
- 20 mm
- Anzahl Befestigungsbohrungen Innenring
- 40
- Zulässiger Reibschluss Befestigungsschrauben
- 165.200 N
- Modul der Verzahnung
- 6 mm
- Zähnezahl
- 110
- Teilkreisdurchmesser der Verzahnung
- 660 mm
- Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2)
- 23.700 N
- Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35)
- 35.000 N
- Betriebstemperatur min.
- -25 °C
- Betriebstemperatur max.
- 80 °C
- Dynamische Tragzahl, axial
- 171.000 N
- Statische Tragzahl, axial
- 1.200.000 N
- Dynamische Tragzahl, radial
- 155.000 N
- Statische Tragzahl, radial
- 550.000 N
- Marke
- INA
- Basis-Typ-Norm
- VSI200744
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Ja
- Dokumente
- Slewing rings: Fitting and maintenance instructions VSI200744-N
- Drehverbindungen: Einbau- und Wartungsanleitung VSI200744-N
- Slewing rings VSI200744-N
- Drehverbindungen VSI200744-N
- Dismounting of rolling bearings - Hydraulic dismounting VSI200744-N
- Ausbau von Wälzlagern - Hydraulischer Ausbau VSI200744-N
- Dismounting of rolling bearings - Mechanical dismounting VSI200744-N
- Ausbau von Wälzlagern - Mechanischer Ausbau VSI200744-N
- Services VSI200744-N
- Dienstleistungen VSI200744-N
- Tables VSI200744-N
- Tabellen VSI200744-N
- Technical principles VSI200744-N
- Technische Grundlagen VSI200744-N
- Mounting of rolling bearing - Thermal mounting VSI200744-N
- Einbau von Wälzlagern - Thermischer Einbau VSI200744-N
- Technical principles VSI200744-N
- Technische Grundlagen VSI200744-N
- Tables VSI200744-N
- Tabellen VSI200744-N
- Services VSI200744-N
- Dienstleistungen VSI200744-N
Hersteller-Artikelbeschreibung
Drehverbindung, Vierpunktlager, innenverzahnt
Weitere Informationen für VSI200744-N von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 58,30 kg
- Maße (L x B x H)
- 648 mm x 816 mm x 56 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84834021
- GTIN
- 4054364123802
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
*:Lieferzeiten sind nicht verbindlich und können sich ändern.
**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.
***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.
