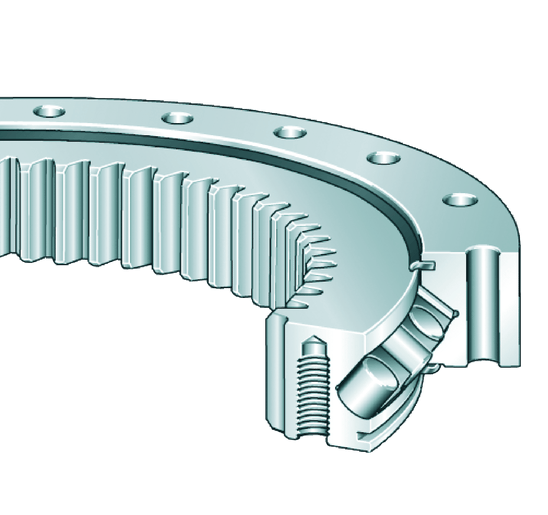

INA XSI140944-N Drehverbindung, Kreuzrollenlager, innenverzahnt

Name: INA Drehverbindung, Kreuzrollenlager, innenverzahnt XSI140944-N (XSI140944)
Brand: INA
SKU: XSI140944-N
Price: 11615.91 EUR
Availability: InStock

11.615,91 €

exkl. MwSt.

13.822,93 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Drehverbindung, Kreuzrollenlager, innenverzahnt
Klicken zum Kopieren
Hersteller-Artikelnummer:: XSI140944-N
Klicken zum Kopieren
Hersteller-Typenschlüssel:: XSI140944
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

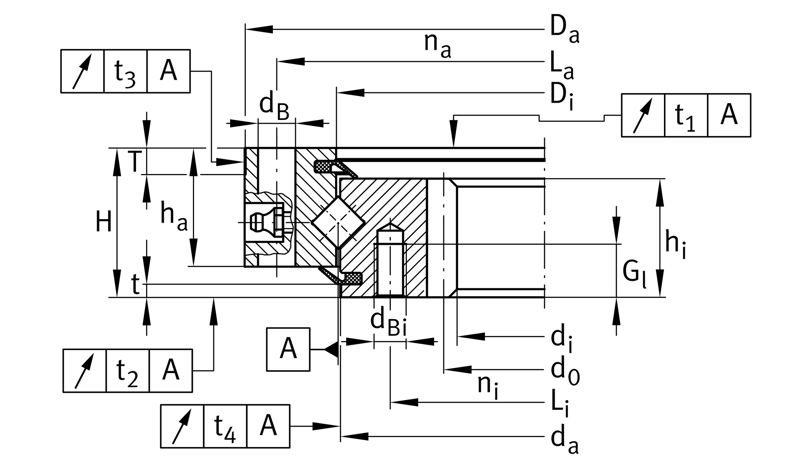

Eigenschaften für XSI140944-N von INA

Innendurchmesser Innenring: 840 mm
Zentrierdurchmesser Innenring: 941 mm
Toleranz Zentrierung Innendurchmesser: -IT7
Zentrierlänge Innenring: 4,5 mm
Zentrierdurchmesser Außenring: 1.014 mm
Toleranz Zentrierung Außendurchmesser: -IT7
Zentrierlänge Außenring: 10 mm
Höhe: 56 mm
Innendurchmesser Außenring: 945 mm
Obere Toleranz Innendurchmesser Außenring: 0,7 mm
Untere Toleranz Innendurchmesser Außenring: 0 mm
Höhe Außenring: 44,5 mm
Teilkreis Befestigungsbohrungen Außenring: 990 mm
Anzahl Befestigungsbohrungen Außenring: 44
Durchmesser Befestigungsbohrung: 14 mm
Höhe Innenring: 44,5 mm
Teilkreis Befestigungsbohrungen Innenring: 905 mm
Anzahl Befestigungsbohrungen Innenring: 44
Gewindedurchmesser Befestigungsbohrung: M12
Gewindetiefe: 20 mm
Verzahnungsbreite: 44,5 mm
Modul der Verzahnung: 8 mm
Zähnezahl: 107
Teilkreisdurchmesser der Verzahnung: 856 mm
Zulässige Zahnkraft (Zahnfußdauerfestigkeit bei einem Stoßfaktor von 1,2): 31.400 N
Maximal zulässige Zahnkraft (Zahnfußbruchfestigkeit bei einem Stoßfaktor von 1,35): 46.700 N
Laufgenauigkeit A (zur Laufbahn): 0,06 mm
Laufgenauigkeit B (zur Laufbahn): 0,06 mm
Laufgenauigkeit C (zur Laufbahn): 0,11 mm
Laufgenauigkeit D (zur Laufbahn): 0,09 mm
Betriebstemperatur min.: -25 °C
Betriebstemperatur max.: 80 °C
Dynamische Tragzahl, axial: 315.000 N
Statische Tragzahl, axial: 1.240.000 N
Dynamische radiale Tragzahl: 223.000 N
Statische radiale Tragzahl: 610.000 N
Maximale Vorspannung: 0,05 mm
Minimale Vorspannung: 0,01 mm
Zulässiger Reibschluss Befestigungsschrauben: 181.700 N
Marke: INA
Basis-Typ-Norm: XSI140944
CAD verfügbar: Ja
Berechnung verfügbar: Ja

Dokumente

Slewing rings: Fitting and maintenance instructions XSI140944-N
Download
Drehverbindungen: Einbau- und Wartungsanleitung XSI140944-N
Download
Slewing rings XSI140944-N
Download
Drehverbindungen XSI140944-N
Download
Dismounting of rolling bearings - Mechanical dismounting XSI140944-N
Download
Ausbau von Wälzlagern - Mechanischer Ausbau XSI140944-N
Download
Mounting of rolling bearings - Mounting of axial bearings XSI140944-N
Download
Einbau von Wälzlagern - Einbau von Axiallagern XSI140944-N
Download
Services XSI140944-N
Download
Dienstleistungen XSI140944-N
Download
Tables XSI140944-N
Download
Tabellen XSI140944-N
Download
Technical principles XSI140944-N
Download
Technische Grundlagen XSI140944-N
Download
Services XSI140944-N
Download
Dienstleistungen XSI140944-N
Download

Hersteller-Artikelbeschreibung

Kreuzrollenlager Standardreihe 14, innenverzahnt, beidseitig Lippendichtung

Weitere Informationen für XSI140944-N von INA

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 74,10 kg
Maße (L x B x H): 840 mm x 1014 mm x 56 mm
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84834021
GTIN: 4054365363849
RoHS konform: Auf Anfrage
Hersteller: INA
