Eigenschaften für YRTCM200-XL von INA
- Bohrungsdurchmesser
- 200 mm
- Oberer Toleranzwert Innendurchmesser
- 0 mm
- Untere Toleranz Innendurchmesser
- -0,015 mm
- Außendurchmesser
- 300 mm
- Außendurchmesser oberes Abmaß
- 0 mm
- Außendurchmesser unteres Abmaß
- -0,018 mm
- Höhe
- 45 mm
- Dynamische Tragzahl, radial
- 123.000 N
- Statische Tragzahl, radial
- 275.000 N
- Dynamische Tragzahl, axial
- 147.000 N
- Statische Tragzahl, axial
- 850.000 N
- Grenzdrehzahl
- 450 1/min
- Lagerreibungsmoment bei 5 1/min
- 6 Nm
- Teilkreisdurchmesser Befestigungsbohrungen im Innenring
- 215 mm
- Teilkreisdurchmesser Befestigungsbohrungen im Außenring
- 285 mm
- Durchmesser Befestigungsbohrungen Innenring
- 7 mm
- Senkdurchmesser Befestigungsbohrung
- 11 mm
- Senk-Tiefe Befestigungsbohrung
- 6,2 mm
- Anzahl Befestigungsbohrungen Innenring
- 46
- Befestigungslöcher Durchmesser Außenring
- 7 mm
- Anzahl Befestigungsbohrungen Außenring
- 45
- Teilung Anzahl Bohrungen
- 48
- Teilungswinkel
- 7,5 °
- Abdrück-Gewinde
- M8
- Anzahl der Gewindebohrungen
- 3
- Schraubenanziehdrehmoment
- 14 Nm
- Anzahl Halteschrauben
- 2
- Plan- und Rundlauf, normal; Gemessen am eingebauten Lager, bei idealer Anschlusskonstruktion.
- 4 µm
- Höhe Auflagefläche des Außenringes
- 30 mm
- Höhe Auflagefläche Außenring H1 oberes Abmaß
- 0,03 mm
- Höhe Auflagefläche H1 unteres Abmaß
- -0,03 mm
- Höhe Auflagefläche des Außenringes
- 15 mm
- Höhe Auflagefläche H2 oberes Abmaß
- 0,025 mm
- Höhe Auflagefläche H2 unteres Abmaß
- -0,025 mm
- Höhe Wellenscheibe
- 10 mm
- Maximaler Durchmesser des Innenrings
- 274,4 mm
- Durchmesser der Maßverkörperung an der Wellenscheibe
- 271,12 mm
- Breite des Außenringes
- 15 mm
- Betriebstemperatur min.
- -30 °C
- Betriebstemperatur max.
- 120 °C
- Axiale Steifigkeit der Lagerposition
- 9.800 N/µm
- Radiale Steifigkeit der Lagerposition
- 5.700 N/µm
- Kippsteifigkeit der Lagerstelle
- 64.000 Nm/mrad
- Steifigkeit des Wälzkörpersatzes, axial
- 15.500 N/µm
- Steifigkeit des Wälzkörpersatzes, radial
- 6.200 N/µm
- Kippsteifigkeit des Wälzkörpersatzes
- 128.000 Nm/mrad
- Marke
- INA
- Basis-Typ-Norm
- YRTCM200
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Nein
- Dokumente
- High Precision Bearings for Combined Loads YRTCM200-XL
- Genauigkeitslager für kombinierte Lasten YRTCM200-XL
- 複合荷重向け高精度軸受 YRTCM200-XL
- 복합 하중용 고정밀 베어링 YRTCM200-XL
- 承受组合载荷的高精密轴承 YRTCM200-XL
- Cuscinetti di precisione per carichi combinati YRTCM200-XL
- Rodamientos de precisión para cargas combinadas YRTCM200-XL
- Roulements de précision pour charges combinées YRTCM200-XL
- 複合荷重のための高精度ベアリング YRTCM200-XL
- High Precision Bearings for Combined Loads YRTCM200-XL
- Genauigkeitslager für kombinierte Lasten YRTCM200-XL
- Mounting of rolling bearings - Mechanical mounting YRTCM200-XL
- Einbau von Wälzlagern - Mechanischer Ausbau YRTCM200-XL
- Mounting of rolling bearings - Mounting of machine tool bearing arrangements YRTCM200-XL
- Einbau von Wälzlagern - Einbau von Werkzeugmaschinenlagerungen YRTCM200-XL
- Mounting of rolling bearings - Mounting of axial bearings YRTCM200-XL
- Einbau von Wälzlagern - Einbau von Axiallagern YRTCM200-XL
- Services YRTCM200-XL
- Dienstleistungen YRTCM200-XL
- Tables YRTCM200-XL
- Tabellen YRTCM200-XL
- Technical principles YRTCM200-XL
- Technische Grundlagen YRTCM200-XL
- Mounting of rolling bearing - Thermal mounting YRTCM200-XL
- Einbau von Wälzlagern - Thermischer Einbau YRTCM200-XL
- Axial/radial bearings with integral angular measuring system YRTCM200-XL
- Axial-Radiallager mit integriertem Winkel-Mess-System YRTCM200-XL
- Tables YRTCM200-XL
- Tabellen YRTCM200-XL
- Services YRTCM200-XL
- Dienstleistungen YRTCM200-XL
Hersteller-Artikelbeschreibung

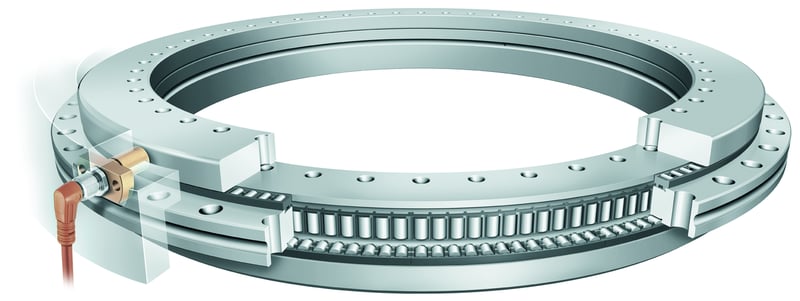

Axial-Radiallager, zweiseitig wirkend, anschraubbar, mit integriertem Winkel-Messsystem
Weitere Informationen für YRTCM200-XL von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 9,12 kg
- Maße (L x B x H)
- 200 mm x 300 mm x 45 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84825000
- GTIN
- 4054371338329
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
