INA ZARF90210-L-TV-A Nadel-Axialzylinderrollenlager

Name: INA Nadel-Axialzylinderrollenlager ZARF90210-L-TV-A (ZARF90210)
Brand: INA
SKU: ZARF90210-L-TV-A
Price: 6501.29 EUR
Availability: InStock

6.501,29 €

exkl. MwSt.

7.736,54 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Nadel-Axialzylinderrollenlager
Klicken zum Kopieren
Hersteller-Artikelnummer:: ZARF90210-L-TV-A
Klicken zum Kopieren
Hersteller-Typenschlüssel:: ZARF90210
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für ZARF90210-L-TV-A von INA

Bohrungsdurchmesser: 90 mm
Außendurchmesser: 210 mm
Höhe: 135 mm
Dynamische Tragzahl, axial: 325.000 N
Statische Tragzahl, axial: 1.030.000 N
Dynamische Tragzahl, radial: 98.000 N
Statische Tragzahl, radial: 210.000 N
Ermüdungsgrenzbelastung, axial: 95.000 N
Ermüdungsgrenzbelastung, radial: 29.000 N
Grenzdrehzahl für Öl-Schmierung: 1.800 1/min
Grenzdrehzahl für Fettschmierung: 700 1/min
Lagerreibungsmoment: 10,5 Nm
Maximaler Durchmesser der Gehäuseschulter: 161 mm
Minimaler Anlagedurchmesser Wellenschulter: 125 mm
Position Bohrung im Gehäuse: 0,4 mm
Höhe des Außenringes über Wellenscheibe: 94,5 mm
Breite des Außenringes: 32 mm
Abstand Schmierbohrung: 17,5 mm
Borddurchmesser Wellenscheibe: 160 mm
Absatzduchmesser Wellenscheibe lang: 130 mm
Außendurchmesser Wellenscheibe lang: 158 mm
Breite der Wellenscheibe: 22,5 mm
Breite Wellenscheibe lang: 47,5 mm
Breite Absatz Wellenscheibe lang: 18 mm
Minimaler Kantenabstand: 0,3 mm
Minimaler Kantenabstand: 1 mm
Durchmesser Schmierbohrung: 8 mm

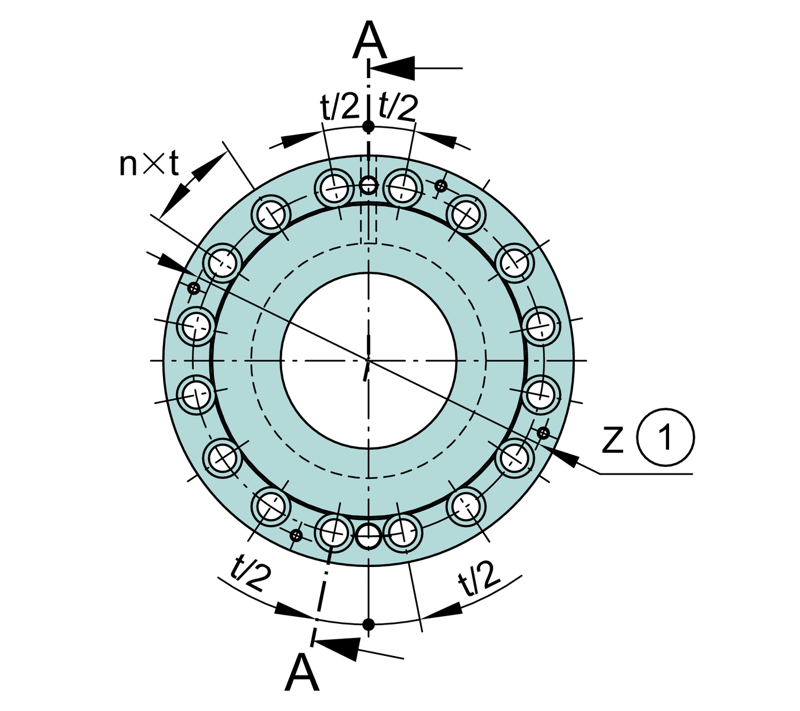

Teilkreisdurchmesser (Bohrungen): 180 mm
Anzahl Anschraubbohrungen: 16
Teilung: 22,5 °
Betriebstemperatur min.: -30 °C
Betriebstemperatur max.: 120 °C
Steifigkeit axial: 7.700 N/µm
Kippsteifigkeit: 14.500 Nm/mrad
Massenträgheitsmoment: 372 kg*cm2
Planlauf: 2 µm
Empfohlene INA-Präzisionsnutmutter radial klemmbar (nicht im Lieferumfang): ZMA90/155
Sicherungsmutter 2: AM90
Anziehdrehmoment (Mutter): 960 Nm
Vorspannkraft axial: 100.669 N
Dichtring: 130X160X12
Schraubengröße: M12
Anzahl Schrauben: 16
Teilung (Anschraubbohrungen): 22,5 °
Marke: INA
Basis-Typ-Norm: ZARF90210
CAD verfügbar: Ja
Berechnung verfügbar: Nein

Dokumente

Paliers de vis à roulement ZARF90210-L-TV-A
Download
丝杠支撑轴承 ZARF90210-L-TV-A
Download
Bearings for screw drives ZARF90210-L-TV-A
Download
Lager für Gewindetriebe ZARF90210-L-TV-A
Download
관리 방법 ZKLN, ZKLF, ZKLFA, DKLFA ZARF90210-L-TV-A
Download
取扱い説明書 ZKLN, ZKLF, ZKLFA, DKLFA ZARF90210-L-TV-A
Download
使用指南 ZKLN, ZKLF, ZKLFA, DKLFA ZARF90210-L-TV-A
Download
Handling Instructions ZKLN, ZKLF, ZKLFA, DKLFA ZARF90210-L-TV-A
Download
Montageanleitung ZKLN, ZKLF, ZKLFA, DKLFA ZARF90210-L-TV-A
Download
Paliers de vis à roulement ZARF90210-L-TV-A
Download
Bearings for screw drives ZARF90210-L-TV-A
Download
Lager für Gewindetriebe ZARF90210-L-TV-A
Download

Hersteller-Artikelbeschreibung

Nadel-Axialzylinderrollenlager ZARF..-L, zweiseitig wirkend, anschraubbar, lange Wellenscheibe

Weitere Informationen für ZARF90210-L-TV-A von INA

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 15,08 kg
Maße (L x B x H): 90 mm x 210 mm x 135 mm
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84828000
GTIN: 4047643182546
RoHS konform: Auf Anfrage
Hersteller: INA
