Neu & Original
INA Axial-SchrägkugellagerHersteller-Typenschlüssel:
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Versandkostenfreiinnerhalb Deutschlands|
Versandkostenfreiinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für ZKLDF100-B von INA
- Bohrungsdurchmesser
- 100 mm
- Oberer Toleranzwert Innendurchmesser
- 0 mm
- Untere Toleranz Innendurchmesser
- -0,01 mm
- Flanschdurchmesser
- 185 mm
- Flanschdurchmesser oberes Abmaß
- 0 mm
- Flanschdurchmesser unteres Abmaß
- -0,015 mm
- Höhe
- 38 mm
- Grenzdrehzahl
- 5.000 1/min
- Dynamische Tragzahl, axial
- 71.000 N
- Statische Tragzahl, axial
- 265.000 N
- Ermüdungsgrenzbelastung, axial
- 10.300 N
- Teilkreisdurchmesser Befestigungsbohrungen im Innenring
- 112 mm
- Teilkreisdurchmesser Befestigungsbohrungen im Außenring
- 170 mm
- Durchmesser Befestigungsbohrungen Innenring
- 5,6 mm
- Senkdurchmesser Befestigungsbohrung
- 10 mm
- Senk-Tiefe Befestigungsbohrung
- 5,4 mm
- Anzahl Befestigungsbohrungen Innenring
- 16
- Befestigungslöcher Durchmesser Außenring
- 5,6 mm
- Anzahl Befestigungsbohrungen Außenring
- 15
- Teilung Anzahl Bohrungen
- 18
- Teilungswinkel
- 20 °
- Abdrück-Gewinde
- M5
- Anzahl der Gewindebohrungen
- 3
- Schraubenanziehdrehmoment
- 8,5 Nm
- Anzahl Halteschrauben
- 2
- Höhe Auflagefläche des Außenringes
- 25 mm
- Höhe Auflagefläche Außenring H1 oberes Abmaß
- 0,175 mm
- Höhe Auflagefläche H1 unteres Abmaß
- -0,175 mm
- Außendurchmesser D1
- 161 mm
- Borddurchmesser des Innenringes
- 136 mm
- Außendurchmesser D3
- 158 mm
- Plan- und Rundlauf, normal; Gemessen am eingebauten Lager, bei idealer Anschlusskonstruktion.
- 3 µm
- Betriebstemperatur min.
- -30 °C
- Betriebstemperatur max.
- 120 °C
- Axiale Steifigkeit der Lagerposition
- 1.200 N/µm
- Radiale Steifigkeit der Lagerposition
- 350 N/µm
- Kippsteifigkeit der Lagerstelle
- 3.600 Nm/mrad
- Steifigkeit des Wälzkörpersatzes, axial
- 2.200 N/µm
- Steifigkeit des Wälzkörpersatzes, radial
- 350 N/µm
- Kippsteifigkeit des Wälzkörpersatzes
- 5.000 Nm/mrad
- Marke
- INA
- Basis-Typ-Norm
- ZKLDF100
- CAD verfügbar
- Ja
- Berechnung verfügbar
- Nein
- Dokumente
- High Precision Bearings for Combined Loads ZKLDF100-B
- Genauigkeitslager für kombinierte Lasten ZKLDF100-B
- 複合荷重向け高精度軸受 ZKLDF100-B
- 복합 하중용 고정밀 베어링 ZKLDF100-B
- 承受组合载荷的高精密轴承 ZKLDF100-B
- Cuscinetti di precisione per carichi combinati ZKLDF100-B
- Rodamientos de precisión para cargas combinadas ZKLDF100-B
- Roulements de précision pour charges combinées ZKLDF100-B
- 複合荷重のための高精度ベアリング ZKLDF100-B
- High Precision Bearings for Combined Loads ZKLDF100-B
- Genauigkeitslager für kombinierte Lasten ZKLDF100-B
- 회전 테이블 베어링 YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- ロータリーテーブルベアリング YRT、RTC、 ZKLDF、ZKXD ZKLDF100-B
- Cuscinetti per tavole girevoli YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- Rodamientos para mesas giratorias YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- 转台轴承 YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- Roulements de table tournante YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- Rotary table bearings YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- Rundtischlager YRT, RTC, ZKLDF, ZKXDF ZKLDF100-B
- Dismounting of rolling bearings - Mechanical dismounting ZKLDF100-B
- Ausbau von Wälzlagern - Mechanischer Ausbau ZKLDF100-B
- Mounting of rolling bearings - Mechanical mounting ZKLDF100-B
- Einbau von Wälzlagern - Mechanischer Ausbau ZKLDF100-B
- Mounting of rolling bearings - Mounting of machine tool bearing arrangements ZKLDF100-B
- Einbau von Wälzlagern - Einbau von Werkzeugmaschinenlagerungen ZKLDF100-B
- Services ZKLDF100-B
- Dienstleistungen ZKLDF100-B
- Tables ZKLDF100-B
- Tabellen ZKLDF100-B
- Technical principles ZKLDF100-B
- Technische Grundlagen ZKLDF100-B
- Mounting of rolling bearing - Thermal mounting ZKLDF100-B
- Einbau von Wälzlagern - Thermischer Einbau ZKLDF100-B
- Services ZKLDF100-B
- Dienstleistungen ZKLDF100-B
Hersteller-Artikelbeschreibung

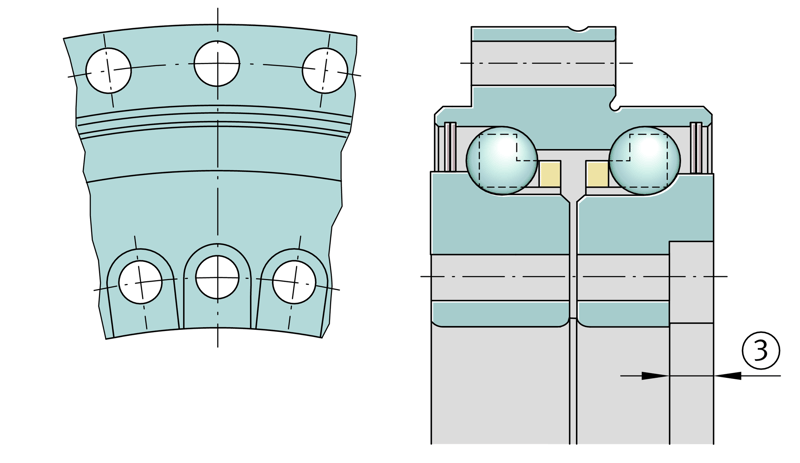

Axial-Schrägkugellager ZKLDF, zweiseitig wirkend, anschraubbar, beidseitig Deckscheibe
Weitere Informationen für ZKLDF100-B von INA
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 3,84 kg
- Maße (L x B x H)
- 100 mm x 185 mm x 38 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 4054366835567
- RoHS konform
- Auf Anfrage
- Hersteller
- INA
*:Lieferzeiten sind nicht verbindlich und können sich ändern.
**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.
***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.
