Symbolabbildung

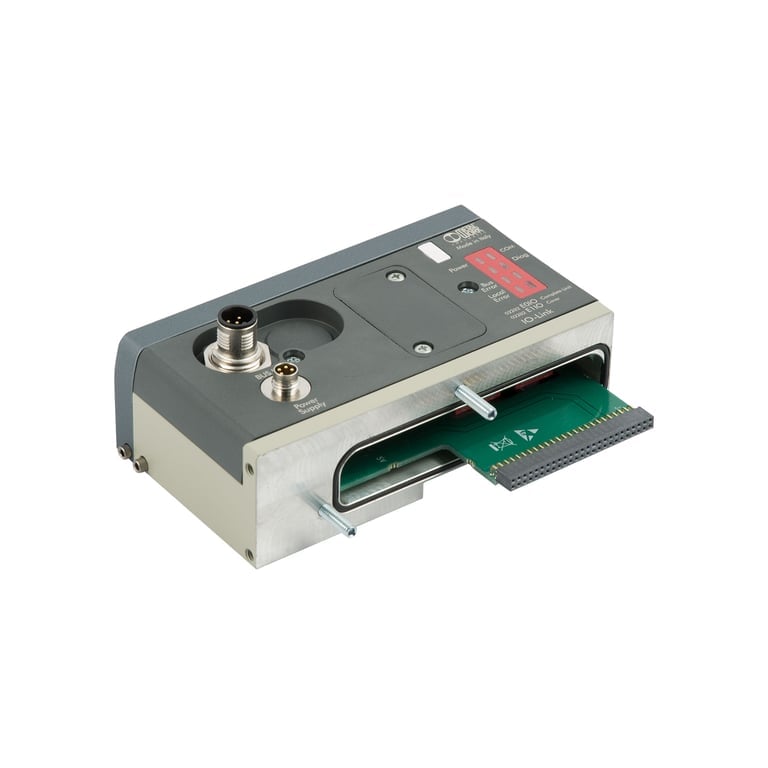

Riegler Elektrischer Feldbus-Anschluss EB 80, IO-Link 32 IN / 32 OUTHersteller-Typenschlüssel:
Preis & Verfügbarkeit
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Riegler Sortimentsboxen
Elf fertig bestückte Boxen mit Steckverbindungen, Kupplungen NW 7,2, Messingdrehteilen und Schlauchschellen.
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Eigenschaften für 150963 von Riegler
- Dichtmaterial
- NBR
- Einschaltdauer
- 100 %
- Ausführung
- IO-Link 32 IN / 32 OUT
- Versorgungsspannung
- 12 -10 % bis 24 +30 % V DC
- Betriebsspannung min.
- 10,8 V DC
- Betriebsspannung max.
- 31,2 V DC
- Max. zulässige Spannung
- 32 V DC*
- Umgebungstemperatur min.
- -10 °C
- Umgebungstemperatur max.
- 50 °C
- Gehäuse
- Technopolymer / Aluminium, lackiert
- Modultyp
- E
- Modulbezeichnung
- Elektrischer Feldbus-Anschluss
- Schutzmaßnahmen
- Modul: Überlast, Verpolung | Ausgänge: Überlast, Kurzschluss
- Diagnostik
- IO-Link: LED + Software-Info, Ausgänge: LED + Statusbytes
- Diagnose-Signale
- SC, Spulendefekt, UV/OV, Modulkommunikation, Schaltzustand, abweichende Konfiguration
- Leistungsaufnahme ohne Ventilansteuerungen
- 4 W für Modul "Elektr. Anschluss-E" + 0,25 W je "Grundplatte-B"
- Leistungsaufnahme je Ansteuerung, Einschalten (Speed Up)
- 3 W für 15 ms
- Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten
- 38 (größere Anzahl mit "Zwischen-Modul-M" möglich)
- Feldbus
- IO-Link Version 1.1
- Kommunikationsgeschwindigkeit
- 230.4 Kbps (COM3)
- Hersteller ID / Geräte ID
- 1046 (hex 0x0416) / 32 (hex 0x000020)
- Prozessdatenlänge
- 5 Byte der Eingabe / 4 Byte der Ausgabe
- IO-Link Energieversorgung (L+L - Bus IN Stecker)
- min. 20 V DC, max. 30 V DC
- Stromaufnahme des Busmodules
- siehe IO-Link Bedienungsanleitung
- Maximale Anzahl der Knoten
- 40 Ventilgrundplatten + je 16 digitale Ein-/Ausgänge + je 4 analoge Ein-/Ausgänge
- Wert eines Datenbits
- 0 = nicht aktiv, 1 = aktiv
- Anschluss Energieversorgung
- M8 Stecker, 4-polig
- Anschluss Feldbus
- M12 Stecker, A-Kodierung - Portklasse A
- Maximale Anzahl der Ventilansteuerungen
- 32
- Max. zulässige Stromstärke für Ventilansteuerung, Dauerbetrieb
- 4 A
- Max. zulässige Stromstärke für Ventilansteuerung, kurzzeitig
- 6 A
- Max. zulässige Stromstärke für Bus-/Signalversorgung, Dauerbetrieb
- 4 A
- Max. zulässige Stromstärke für Bus-/Signalversorgung, kurzzeitig
- 6 A
- Maximale Anzahl der digitalen Eingangssignale
- 32
- Mindestzykluszeit
- 2.8 ms
- Leistungsaufnahme je Ansteuerung, Halten (nach Speed Up)
- 0.3 W
- Technischer Hinweis 1
- Die detaillierten technischen Spezifikationen finden Sie in
- Leistungsaufnahme
- max. 3,15 W
- Schutzart
- IP 65
- Serie
- EB 80
- Dokumente
- Technische Dokumentation-d 150963
- Technische Dokumentation E 150963
- Bedienungsanleitung C 150963
- Bedienungsanleitung D 150963
Hersteller-Artikelbeschreibung
Elektrischer Feldbus-Anschluss für Ventilinsel EB 80, IO-Link 32 IN / 32 OUT Das Subsystem „Elektrischer Anschluss – E“ versorgt EB 80-Systeme mit Energie, überträgt Steuersignale an Magnetventile, verwaltet die I/O-Kommunikation und übernimmt Diagnosefunktionen. Die Ventilinsel ist in Multipol- oder Feldbus-Ausführung erhältlich und arbeitet in beiden Varianten identisch (patentiert), wobei sowohl parallele als auch serielle Steuerungen unterstützt werden. Intelligente Elektronik in allen Modulen ermöglicht erweiterte Diagnosefunktionen. Das System unterstützt den Betrieb mit 12 VDC und 24 VDC (patentiert), toleriert Überspannungen bis zu 31,2 VDC und funktioniert bereits ab einer Mindest-Vorsteuerspannung von 10,8 VDC. Die Multipol-Varianten behalten die volle Modularität und Diagnosefähigkeit bei und verfügen über ein einteiliges Metallgehäuse. Die Feldbus-Varianten bestehen aus einem Metall-Unterteil, das protokollunabhängig ist, und einem Oberteil aus Technopolymer, das an das jeweilige Busprotokoll angepasst ist (mit Ausnahme des IO-Link 64 OUT-Moduls, das über ein einteiliges Metallgehäuse verfügt).
Weitere Informationen für 150963 von Riegler
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 460 g
- Maße (L x B x H)
- 111 mm x 150 mm x 82 mm
- Ursprungsland**
- IT🇮🇹
- Zolltarifnummer
- 84818099
- GTIN
- 4047322814393
- RoHS konform
- Auf Anfrage
- Hersteller
- Riegler
Weitere Kategorien
- Ventilinseln
- Pneumatik Motion Terminal Festo
- Pneumatik Applikationsspezifische Ventilinseln
- Pneumatik Norm-Ventilinseln
- Axialkolbenpumpen
- Flügelzellenpumpen
- Innenzahnradpumpe
- Hydraulik-Wegeventile
- Hydraulikmotoren
- Hydraulikventile
- Proportionalventile
- Hydraulikzylinder
- Hydraulikverschraubungen
- Wälzlager
- Hydraulikfilter
- Rücklauffilter
