Nieuw & Origineel

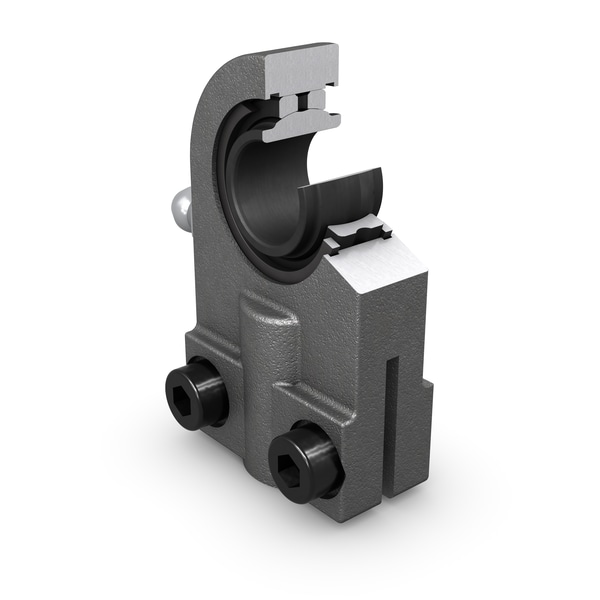

Symboolafbeelding
SKF Scharnierkop, onderhoud vereist, binnendraad met klemschroeven
Prijs & Beschikbaarheid
Beschikbaarheid:
Verzending:
Vast tarief 14 € nettobinnen Duitsland|
Vast tarief 14 € nettobinnen Duitsland|
Elders goedkoper gevonden? Stuur ons de aanbieding als link of PDF, meestal gaan we mee.
Verpakkingseenheid:
1 stuk
1 stuk
of direct betalen
We accepteren
Factuur
Vooruitbetaling
Support
Advies over keuze, alternatieven en beschikbaarheid
Ma - Vr van 08:00 - 18:00
+49 39203 863988 (Duits & Engels)sales@partbase.com (alle talen)
Bekannt aus
Auch über
Kenmerken voor SIQG 12 ESA van SKF
- Boringdiameter, lagerbinnenring
- 12 mm
- Buitendiameter, huisring
- 33 mm
- Breedte, lagerbinnenring
- 12 mm
- Draadaanduiding
- M 12x1.25
- Breedte, huisring
- 11 mm
- Middenhoogte, huis (vanaf het einde van de schacht)
- 38 mm
- Huislengte, totaal
- 55 mm
- Dynamisch draagvermogen
- 10.8 kN
- Statisch draagvermogen
- 22 kN
- Glijcontactcombinatie
- Staal/staal, standaard
- Materiaal, huis
- Staal
- Materiaal, binnenring
- Lagerstaal
- Materiaal, buitenring
- Lagerstaal
- Onderhoud
- Hersmering vereist
- Bevestiging, scharnierkopschacht
- Rechtsgangige binnendraad en klemschroeven
- Afdichting
- Zonder
- eClass-code
- 23-05-01-05
- UNSPSC-code
- 31171508
- Boringdiameter (d)
- 12 mm
- Diameter kop (d<sub>2</sub>)
- max. 33 mm
- Breedte binnenring (B)
- 12 mm
- Breedte kop (C<sub>1</sub>)
- max. 11 mm
- Hoogte zijvlak schacht - midden scharnierkopoog (h<sub>1</sub>)
- 38 mm
- Kantelhoek (α)
- 4 °
- Loopbaandiameter binnenring (d<sub>k</sub>)
- 18 mm
- Huisdiameter schacht (d<sub>4</sub>)
- max. 17 mm
- Lengte schroefdraad (l<sub>3</sub>)
- min. 17 mm
- Lengte (hoogte) huis (l<sub>4</sub>)
- max. 55 mm
- Afstand rand schacht - midden scharnierkopoog (l<sub>7</sub>)
- min. 13 mm
- Breedte schacht (N)
- max. 33 mm
- Dikte schachtbasis voor spanbout (N<sub>1</sub>)
- max. 16 mm
- Afschuiningsafmeting boring (r<sub>1</sub>)
- min. 0.3 mm
- Aanhaalmoment inbusschroef
- 6 N·m
- Dynamisch draagvermogen
- 10.8 kN
- Statisch draagvermogen
- 22 kN
- Specifieke dynamische belastingscoëfficiënt
- 100 N/mm²
- Materiaalcoëfficiënt
- 330
- Voordeel
- Eenvoudig hersmeren
- Voordeel
- Geschikt voor hoge statische en wisselend werkende belastingen en voor schokbelastingen
- Voordeel
- Eenvoudig en gebruiksklaar
- Voordeel
- Geslotten schacht met klemschroeven
- Voordeel
- Geschikt voor hydraulische cilinders
- Voordeel
- Lager kan worden vervangen
- Categorie
- Scharnierkoppen
- Structuurgroep
- AHR_001_002
- Herbewerkbaar
- Nee
- Documenten
- Gegevensblad SIQG 12 ESA
Artikelbeschrijving fabrikant
Deze SKF scharnierkoppen bevatten een scharnierlager met een glijcombinatie van staal/staal. De binnenring is aan beide zijden verbreed. Het lager vereist onderhoud en wordt nagesmeerd via smeernippels in de behuizing en, vanaf maat 16, ook via de as. De binnendraad is verkrijgbaar als linkse (voorvoegsel SIL) en als rechtse uitvoering.
Aanvullende informatie voor SIQG 12 ESA van SKF
- Artikelauthenticiteit
- Origineel artikel
- Artikelconditie
- Nieuw
- Enkelgewicht
- 109 g
- Afmetingen (L x B x H)
- niet beschikbaar
- Land van herkomst**
- Op aanvraag
- Douanegoederennummer
- 84833080
- GTIN
- 7316577056788
- RoHS-conform
- Op aanvraag
- Fabrikant
- SKF
*:Levertijden zijn niet bindend en kunnen wijzigen.
**:De herkomstinformatie van de producten is alleen ter oriëntatie. De werkelijke herkomst kan verschillen. Dit garandeert geen voordelen met betrekking tot importvoordelen of beschikbaarheid uit bepaalde landen.
***:Alle productspecificaties, technische gegevens en afbeeldingen worden zonder garantie verstrekt. Productafbeeldingen dienen soms als symbolische afbeeldingen en kunnen afwijken van het werkelijke artikel.
