Neu & Original

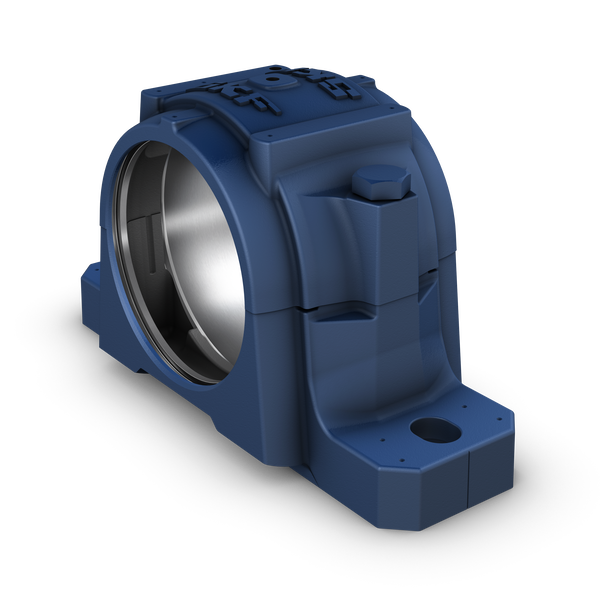

SKF SNLN 3024 Split plummer (pillow) block housing, SNLN 30 series
Preis & Verfügbarkeit
368,58 €
exkl. MwSt.
|438,61 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Split plummer (pillow) block housing, SNLN 30 seriesKlicken zum Kopieren
- Hersteller-Artikelnummer:
- SNLN 3024Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für SNLN 3024 von SKF
- Durchmesser des Lagersitzes
- 180 mm
- Breite des Lagersitzes
- 70 mm
- Mittenhöhe (Stehlager)
- 112 mm
- Mittenabstand zwischen Bolzenlöchern
- 320 mm
- Durchmesser Befestigungsschrauben
- 24 mm
- Gehäuseart
- Stehlager
- Gehäusekonfiguration
- Zweiteilig
- Einbauanordnung
- Durchgehende Welle/Wellenende
- Anzahl der Schraubenlöcher für Befestigungselemente
- 2
- Werkstoff, Gehäuse
- Grauguss
- Dichtungstyp für Lagergehäuse
- Ohne
- Gehäuseschmierfunktion/Option
- Fett
- eClass-Code
- 23-05-17-01
- UNSPSC-Code
- 31171519
- Durchmesser des Lagersitzes (D<sub>a</sub>)
- 180 mm
- Breite des Lagersitzes (C<sub>a</sub>)
- 70 mm
- Wellenmittenhöhe (H<sub>1</sub>)
- 112 mm
- Bohrungsdurchmesser (D<sub>b</sub>)
- 157.5 mm
- Gesamtbreite (A)
- 160 mm
- Fußbreite (A<sub>1</sub>)
- 110 mm
- Gesamthöhe (H)
- 218 mm
- Fußhöhe (H<sub>2</sub>)
- 40 mm
- Abstand zwischen Befestigungsschrauben (J)
- 320 mm
- Gesamtlänge (L)
- 380 mm
- Länge der Fußschraubenlöcher (N)
- 32 mm
- Breite der Fußschraubenlöcher (N<sub>1</sub>)
- 26 mm
- Inside width (A<sub>3</sub>)
- 130 mm
- Breite der Dichtungsnut (A<sub>4</sub>)
- 6 mm
- Distance to seal groove backface (A<sub>5</sub>)
- 10 mm
- Breite an Bohrungsdurchmesser (A<sub>6</sub>)
- 15 mm
- Durchmesser der Dichtungsnut (D<sub>c</sub>)
- 167.5 mm
- Abstand zwischen Spannstiften (J<sub>6</sub>)
- 348 mm
- Axialer Offset der Spannstifte (J<sub>7</sub>)
- 39 mm
- Durchmesser Passstifte (N<sub>4</sub>)
- max. 8 mm
- Bruchbelastung bei Spreizwinkel 55° (P<sub>55°</sub>)
- 520 kN
- Bruchbelastung bei Spreizwinkel 90° (P<sub>90°</sub>)
- 310 kN
- Bruchbelastung bei Spreizwinkel 120° (P<sub>120°</sub>)
- 230 kN
- Bruchbelastung bei Spreizwinkel 150° (P<sub>150°</sub>)
- 210 kN
- Bruchbelastung bei Spreizwinkel 180° (P<sub>180°</sub>)
- 260 kN
- Bruchlast, axial (P<sub>a</sub>)
- 90 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 120° (Q<sub>120°</sub>)
- 620 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 150° (Q<sub>150°</sub>)
- 360 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 180° (Q<sub>180°</sub>)
- 310 kN
- Appropriate attachment bolt, size (mounting information)
- 24 mm
- Appropriate attachment bolt, rec. tightening torque (mounting information)
- 665 N·m
- Cap bolt, rec. tightening torque (mounting information)
- 200 N·m
- Initial grease fill, 20%
- 250 g
- Erstbefettungsmenge, 40 %
- 450 g
- Vorteil
- Einfache Installation
- Vorteil
- Kostengünstige Lageranordnung
- Vorteil
- Reduzierte Wartung
- Vorteil
- Reduzierung von Schmierstoffleckage
- Kategorie
- Lagergehäuse
- Struktur-Gruppe
- APC_HC_002
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SNLN 3024
Hersteller-Artikelbeschreibung
Plummer (pillow) block housings in the SNLN 30 series are robust and suitable for tough operating conditions. They enable the incorporated bearings to achieve maximum service life with less need for maintenance. Different housing variants and seal designs are available, making the use of tailored housings virtually unnecessary and enabling cost-effective bearing arrangements to be made.
Weitere Informationen für SNLN 3024 von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 17,70 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84833032
- GTIN
- 7316572811603
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
