Hydraulikpumpe — Bauarten, Auswahl und Einsatz
Die Hydraulikpumpe erzeugt den Volumenstrom, den nachgeschaltete Verbraucher in Druck und Bewegung umsetzen. Je nach Anwendung kommen Verdrängerpumpen mit Kolben, Zahnrädern oder Flügeln zum Einsatz — mit konstantem oder verstellbarem Fördervolumen. Typische Einsatzfelder reichen von stationären Aggregaten in Pressen und Werkzeugmaschinen über mobile Antriebe in Land- und Baumaschinen bis hin zu Druckluft- und Akkupumpen für Montagearbeiten.
Bauarten und Funktionsprinzipien
Hydraulikpumpen arbeiten nach dem Verdrängerprinzip: Ein abgegrenztes Volumen wird vergrößert, mit Öl gefüllt und anschließend in die Druckseite gefördert. Aus diesem Grundprinzip leiten sich mehrere Bauarten ab, die sich in Druckniveau, Geräusch, Wirkungsgrad und Pulsation unterscheiden.

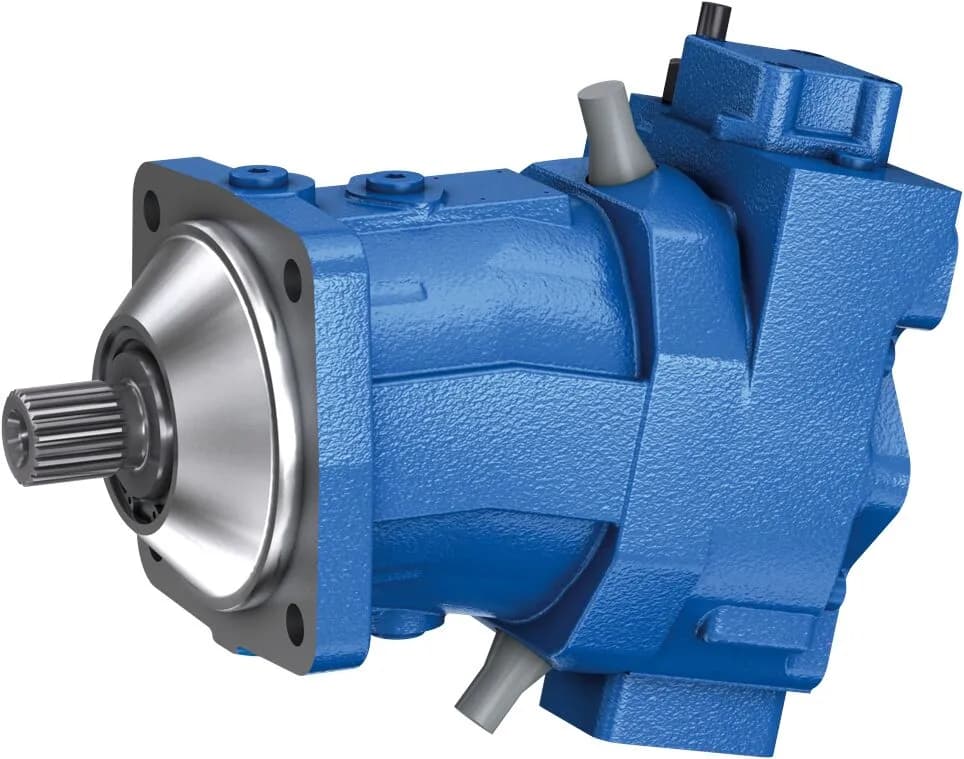

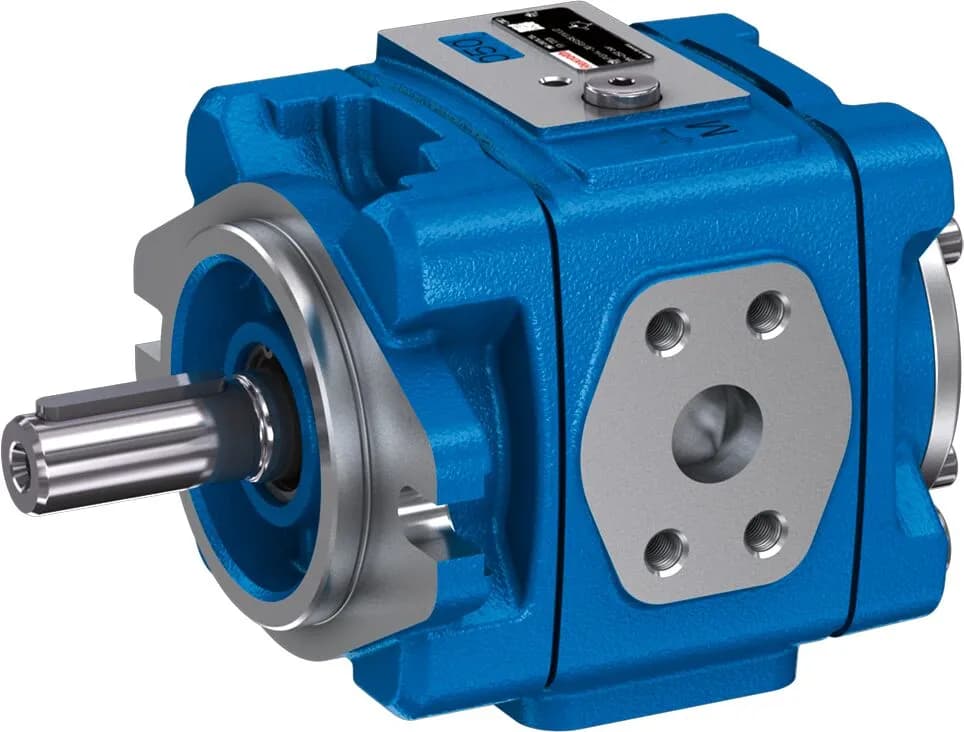

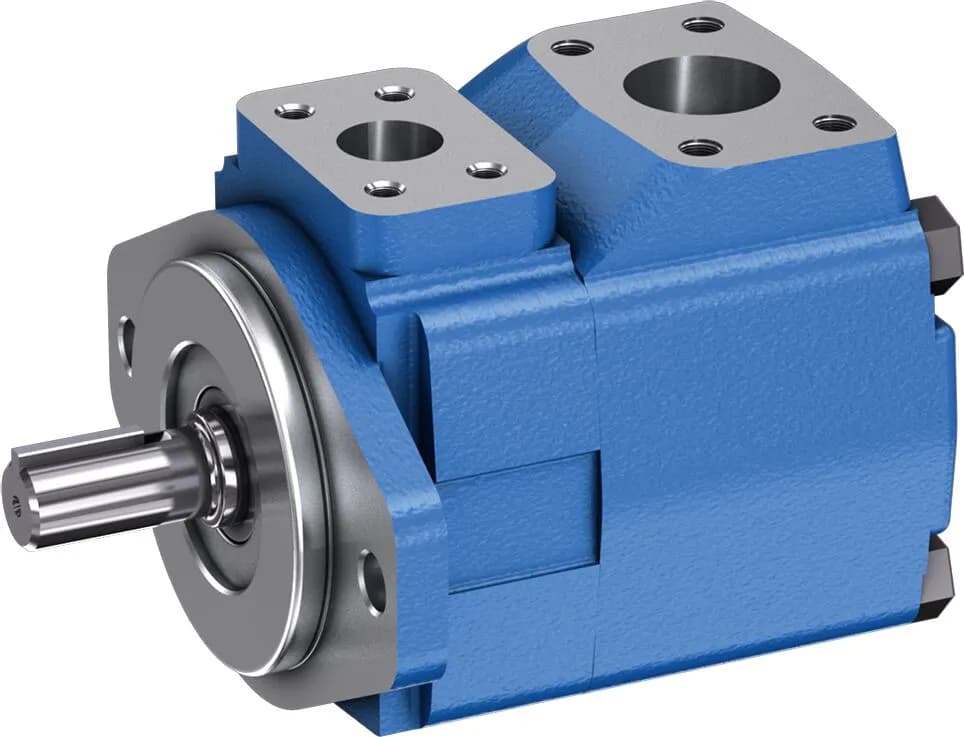

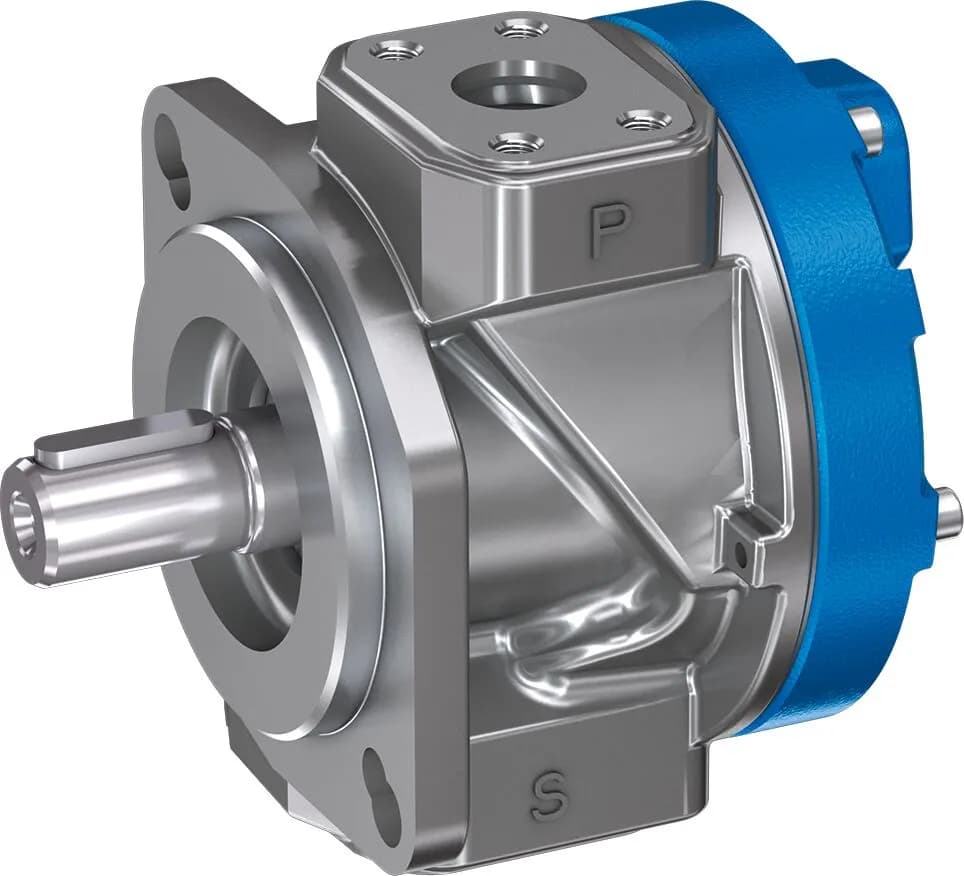

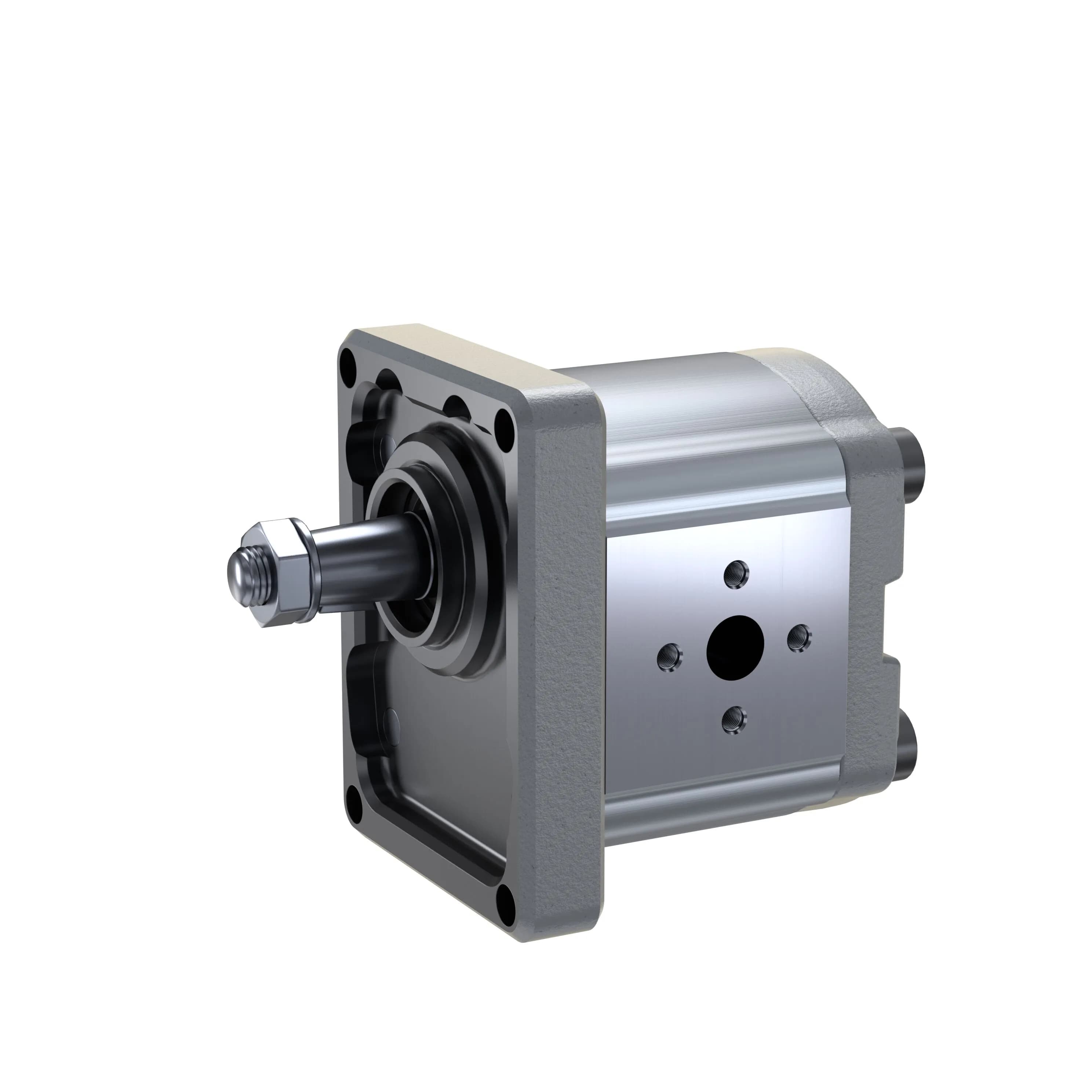

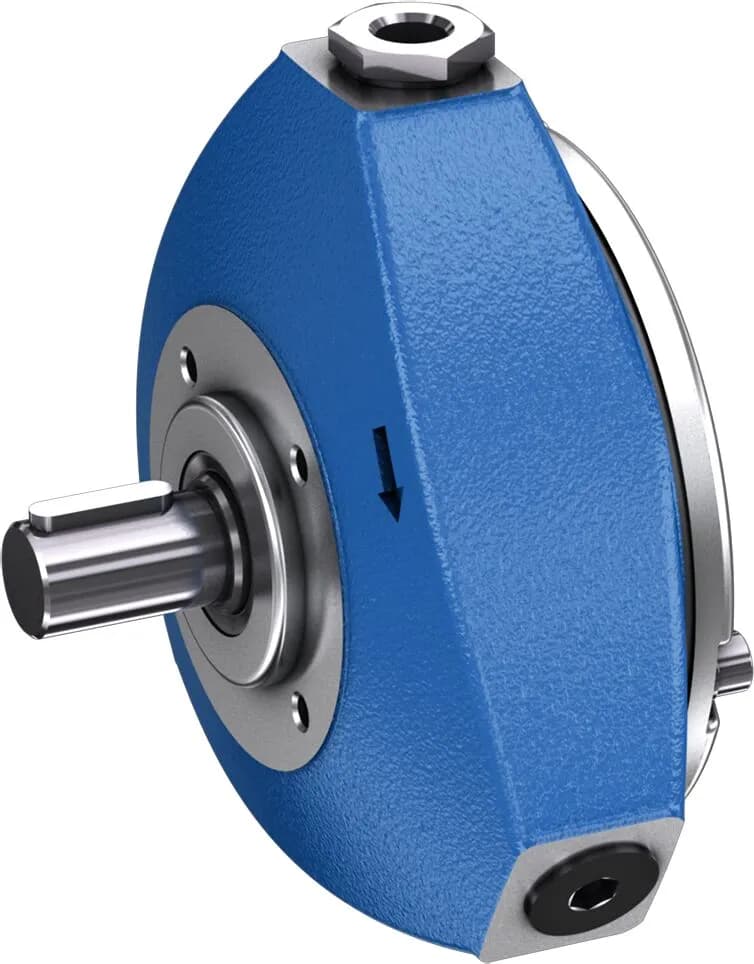

Axialkolbenpumpen dominieren bei hohen Drücken bis 400 bar und bieten verstellbare Schwenkscheiben. Außenzahnradpumpen sind robust, kostengünstig und für mittlere Drücke ausgelegt. Innenzahnradpumpen laufen leiser und gleichmäßiger. Flügelzellenpumpen liefern pulsationsarme Förderströme im mittleren Druckbereich. Radialkolbenpumpen erreichen sehr hohe Drücke bis 700 bar bei kleinem Bauvolumen — typisch in Pressen und Spannvorrichtungen. Im Partbase-Sortiment bilden Axialkolbenpumpen den größten Anteil, gefolgt von Außen- und Innenzahnradpumpen sowie Flügelzellen- und Radialkolbenpumpen.
Antrieb und Energiequelle

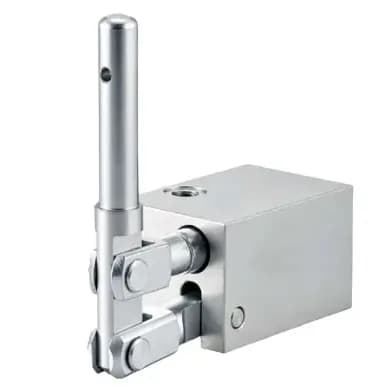

Die Wahl des Antriebs richtet sich nach Einsatzort, geforderter Leistung und Mobilität. Elektrisch angetriebene Pumpen kommen in stationären Aggregaten zum Einsatz, betrieben über Drehstrom- oder Gleichstrommotoren. 12-V-Pumpen versorgen Hebebühnen, Kipper und Anhänger im Fahrzeugbereich. Zapfwellenpumpen nutzen die Nebenabtriebswelle landwirtschaftlicher Schlepper und treiben Holzspalter, Frontlader oder Anbaugeräte an. Verbrennungsmotorisch angetriebene Pumpen sind dort sinnvoll, wo kein Stromanschluss verfügbar ist. Hand- und Fußpumpen sowie Akkupumpen werden in der Montage und im Service eingesetzt, etwa zum Aufweiten von Wälzlagersitzen.
Für Service- und Werkstatteinsätze sind elektrische und akkubetriebene Pumpen von Enerpac verfügbar; für stationäre Aggregate stehen Lösungen von Bosch Rexroth, Hawe und Hydac bereit.
Auswahlkriterien für die richtige Hydraulikpumpe
Die Auslegung beginnt mit dem Verbraucher: Welcher Druck wird benötigt, welcher Volumenstrom und welche Schalthäufigkeit? Daraus ergeben sich Nenndruck, Fördervolumen pro Umdrehung und Antriebsdrehzahl. Weitere Kriterien sind Viskosität und Sauberkeitsklasse des Hydrauliköls, Geräuschemission, Drehrichtung sowie die Anschlussgeometrie. Bei verstellbaren Pumpen kommen Regelarten wie Druck-, Förderstrom- oder Load-Sensing-Regelung hinzu.
- Betriebsdruck und Spitzendruck des Systems festlegen
- Erforderlichen Volumenstrom aus Zylindergeschwindigkeit und Kolbenfläche berechnen
- Antriebsart und verfügbare Drehzahl prüfen
- Bauform, Befestigung und Wellenende mit dem Aggregat abgleichen
- Regelart und Reaktion auf Lastwechsel definieren
- Hydrauliköl, Filterung und Umgebungstemperatur berücksichtigen
Druckbereiche und typische Anwendungen
Die folgende Übersicht ordnet gängige Druckbereiche typischen Pumpenbauarten und Anwendungen zu. Sie dient der ersten Vorauswahl und ersetzt keine technische Auslegung mit Datenblatt und Kennlinie. Für Mobilhydraulik in Frontladern und Kippern eignen sich Außenzahnradpumpen wie die Bosch Rexroth 0510325006 bis 200 bar. Im mittleren Druckbereich bis 250 bar kommen Innenzahnrad- und Flügelzellenpumpen zum Einsatz, etwa die Bosch Rexroth 0510425009 für Werkzeugmaschinen und kleinere Pressen. Für Industrieaggregate und Baumaschinen bis 400 bar werden Axialkolbenpumpen wie die Bosch Rexroth 0510415311 eingesetzt.
Druckbereich | Typische Bauart | Anwendung |
|---|---|---|
bis 200 bar | Außenzahnradpumpe | Mobilhydraulik, Frontlader, Kipper |
bis 250 bar | Innenzahnrad-, Flügelzellenpumpe | Werkzeugmaschinen, Pressen klein |
bis 400 bar | Axialkolbenpumpe | Industrieaggregate, Baumaschinen |
bis 700 bar | Radialkolben-, Handpumpe | Spannhydraulik, Montage, Heber |
Wartung, Verschleiß und Ersatzteile
Eine Hydraulikpumpe verschleißt vor allem durch Ölverschmutzung, Kavitation und thermische Belastung. Regelmäßige Kontrolle der Ölreinheit, der Saugbedingungen und der Betriebstemperatur verlängert die Standzeit. Typische Verschleißteile sind Dichtungen, Lager, Steuerplatten und bei Kolbenpumpen die Gleitschuhe. Sinkt der Förderstrom bei gleichbleibender Drehzahl, steigt die innere Leckage — ein Hinweis auf anstehende Instandsetzung.
Originalersatzteile und Reparatursätze von Bosch Rexroth, Hawe und Hydac sind bei Partbase verfügbar, ergänzt durch passende Verschraubungen, Filter und Messtechnik von Stauff. Für Hebezeuge und Spannwerkzeuge sind zudem Komponenten von Enerpac gelistet, einschließlich separater Pumpen für Maschinenheber und Flanschspreizer.
