Neu & Original

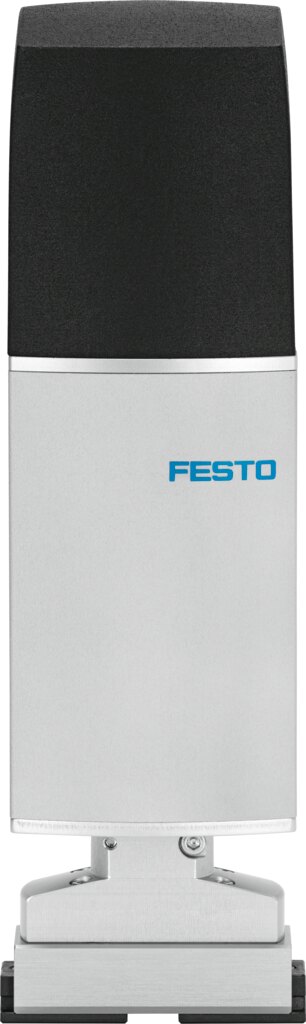

Festo 4788875 Drehgreifmodul
Preis & Verfügbarkeit
3.414,21 €
exkl. MwSt.
|4.062,91 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- DrehgreifmodulKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 4788875Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- EHMD-40-RE-GEKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 4788875 von Festo
- Baugröße
- 40
- Drehwinkel
- endlos
- Hub pro Greifbacken
- 5 mm
- regelbarer Hubbereich pro Greifbacke
- 0 mm ... 5 mm
- Reversierspiel
- 300 µm
- Schrittwinkel bei Vollschritt
- 1.8 deg
- Schrittwinkel Vollschritt, Rotation
- 1.8 deg
- Schrittwinkeltoleranz
- ±5 %
- Schrittwinkeltoleranz, Rotation
- ±5 %
- Anzahl Greifbacken
- 2
- Einbaulage
- beliebig
- Konstruktiver Aufbau
- elektrischer Drehantriebelektrischer Greifer
- Funktionsweise
- elektrischer Parallelgreifer
- Funktionsweise, Rotation
- Hybridschrittmotor
- Getriebeübersetzung
- 1:1
- Positionserkennung
- Drehen: MotorencoderGreifen: Motorencoder
- Greiferfunktion
- Parallel
- Motorart
- Schrittmotor
- Referenzierung
- Drehen: EncoderindexGreifen: Festanschlag-Block
- Rotorlagegeber
- Encoder inkrementell
- Rotorlagegeber Schnittstelle
- RS422 TTL AB-Kanäle + Nullindex
- Rotorlagegeber Messprinzip
- optisch
- Max. Abtriebsdrehzahl
- 240 1/min
- Max. Geschwindigkeit
- 0.025 m/s
- Max. Geschwindigkeit der Referenzfahrt
- 0.002 m/s
- Max. Greifgeschwindigkeit pro Greifbacke
- 25 mm/s
- Einschaltdauer
- 100%
- Isolationsschutzklasse
- B
- Max. Stromaufnahme
- 60 mA
- Max. Stromaufnahme, Rotation
- 60 mA
- Nennbetriebsspannung DC
- 24 V
- Nennbetriebsspannung DC, Rotation
- 5 V
- Hinweis zu Nennstrom Motor
- 0,5 A für Greifantrieb
- Nennspannung DC
- 24 V
- Wicklungsinduktivität Phase je Einzelphase (unverkettet)
- 4 mH
- Wicklungsinduktivität Phase, Rotation
- 11 mH
- Wicklungswiderstand Phase
- 5.6 Ohm
- Wicklungswiderstand Phase, Rotation
- 5.8 Ohm
- Impulse pro Umdrehung
- 500
- Impulse pro Umdrehung, Rotation
- 500
- Nennstrom pro Phase
- 0.5 A
- Nennstrom pro Phase, Rotation
- 0.9 A
- Zulassung
- RCM Mark
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMV
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
- LABS-Konformität
- VDMA24364-Zone III
- Lagertemperatur
- -20 °C ... 70 °C
- Relative Luftfeuchtigkeit
- 0 - 85 %nicht kondensierend
- Schutzart
- IP20
- Umgebungstemperatur
- 0 °C ... 40 °C
- Greifkraftbereich pro Greifbacken
- 7 N ... 35 N
- Restgreifkraft bei Stromausfall
- 10 N
- Greifkraft bei Nennstrom
- 35 N
- Haltemoment Motor
- 0.043 Nm
- Haltemoment Motor, Rotation
- 0.3 Nm
- Massenträgheitsmoment
- 0.009 kgcm²
- Massenträgheitsmoment, Rotation
- 0.125 kgcm²
- Max. Abtriebsdrehmoment
- 0.3 Nm
- Max. Kraft am Greifbacken Fz statisch
- 30 N
- Max. Moment am Greifbacken Mx statisch
- 0.7 Nm
- Max. Moment am Greifbacken My statisch
- 1.5 Nm
- Max. Moment am Greifbacken Mz statisch
- 0.7 Nm
- Maximale Nennlast
- 0.25 kg
- Vorschubkonstante
- 1.48 mm/U
- Elektrischer Anschluss 1, Funktion
- 2x Encoder2x Motor
- Elektrischer Anschluss 1, Anschlussart
- Stecker
- Elektrischer Anschluss 1, Anschlusstechnik
- Anschlussbild F1
- Elektrischer Anschluss 1, Anzahl Pole/Adern
- 31
- Elektrischer Anschluss 1, Anschlussbild
- 00995929
- Befestigungsart
- mit Schwalbenschwanz-Nut
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Deckel
- PA-verstärkt
- Werkstoff Gehäuse
- Aluminium-Knetlegierung, eloxiert
- Dokumente
- Dokumentation 4788875
- Datenblatt 4788875
- CAD-Daten 4788875
Hersteller-Artikelbeschreibung
Das Drehgreifmodul EHMD ist ideal zum Greifen und Drehen/Ausrichten kleiner Objekte in der Laborautomation oder Elektronikindustrie. So lassen sich z.B. unterschiedlichste Probenfläschchen problemlos öffnen.
Weitere Informationen für 4788875 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 681 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84798997
- GTIN
- 4052568292041
- RoHS konform
- Ja
- Hersteller
- Festo
