Neu & Original
Symbolabbildung

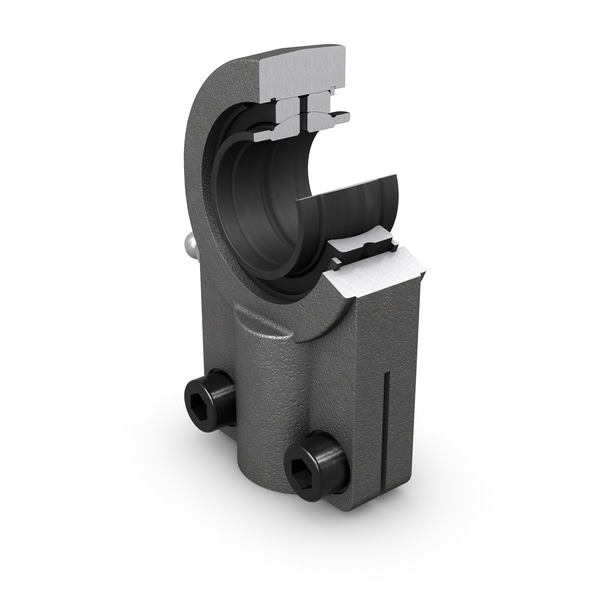

SKF Gelenkkopf, wartungspflichtig, Innengewinde mit Klemmschrauben
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Pauschal 14 € nettoinnerhalb Deutschlands|
Pauschal 14 € nettoinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Wir liefern auchAlle Hersteller
Sortimente mit Auswahlhilfe
Nach Baureihe, Größe und Anschluss filtern, mit Preis und Liefertermin je Artikel.
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für SIQG 63 ES von SKF
- Bohrungsdurchmesser, Lagerinnenring
- 63 mm
- Außendurchmesser, Gehäusering
- 138 mm
- Breite, Lagerinnenring
- 63 mm
- Kurzzeichen Gewinde
- M 48x2
- Breite, Gehäusering
- 53.5 mm
- Mittenhöhe, Gehäuse (vom Ende des Schafts)
- 140 mm
- Gehäuselänge, gesamt
- 213.5 mm
- Dynamische Tragzahl
- 255 kN
- Statische Tragzahl
- 375 kN
- Gleitpaarung
- Stahl/Stahl, Standard
- Werkstoff, Gehäuse
- Stahl
- Werkstoff, Innenring
- Wälzlagerstahl
- Werkstoff, Außenring
- Wälzlagerstahl
- Instandhaltung
- Nachschmieren erforderlich
- Befestigung, Gelenkkopfschaft
- Rechtsgängiges Innengewinde und Klemmschrauben
- Dichtung
- Ohne
- eClass-Code
- 23-05-01-05
- UNSPSC-Code
- 31171508
- Bohrungsdurchmesser (d)
- 63 mm
- Durchmesser Kopf (d<sub>2</sub>)
- max. 138 mm
- Breite Innenring (B)
- 63 mm
- Breite Kopf (C<sub>1</sub>)
- max. 53.5 mm
- Höhe Schaft Stirnseite - Mitte Gelenkkopfauge (h<sub>1</sub>)
- 140 mm
- Kippwinkel (α)
- 4 °
- Laufbahndurchmesser Innenring (d<sub>k</sub>)
- 83 mm
- Gehäusedurchmesser Schaft (d<sub>4</sub>)
- max. 72.5 mm
- Länge Gewinde (l<sub>3</sub>)
- min. 64 mm
- Länge (Höhe) Gehäuse (l<sub>4</sub>)
- max. 213.5 mm
- Abstand Schaft Kante - Mitte Gelenkkopfauge (l<sub>7</sub>)
- min. 62 mm
- Breite Schaft (N)
- max. 116 mm
- Dicke Schaftgrund für Spannbolzen (N<sub>1</sub>)
- max. 40 mm
- Kantenabstand Bohrung (r<sub>1</sub>)
- min. 1 mm
- Anzugsmoment Schraube mit Innensechskant
- 206 N·m
- Dynamische Tragzahl
- 255 kN
- Statische Tragzahl
- 375 kN
- Spezifischer dynamischer Belastungsbeiwert
- 100 N/mm²
- Werkstoffbeiwert
- 330
- Vorteil
- Einfaches Nachschmieren
- Vorteil
- Geeignet für hohe statische und wechselseitig wirkende Belastungen sowie für Stoßbelastungen
- Vorteil
- Einfach und einbaufertig
- Vorteil
- Geschlitzter Schaft mit Klemmschrauben
- Vorteil
- Geeignet für Hydraulikzylinder
- Vorteil
- Lager kann ausgetauscht werden
- Kategorie
- Gelenkköpfe
- Struktur-Gruppe
- AHR_001_002
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SIQG 63 ES
Hersteller-Artikelbeschreibung
Diese SKF Gelenkköpfe enthalten ein Gelenklager mit Stahl/Stahl-Gleitpaarung. Der Innenring ist beidseitig breiter ausgeführt. Das Lager ist wartungspflichtig und wird über Schmiernippel im Gehäuse bzw. ab Größe 16 auch über die Welle nachgeschmiert. Das Innengewinde ist als Links- (Vorsetzzeichen SIL) und Rechtsausführung erhältlich.
Weitere Informationen für SIQG 63 ES von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 7,03 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84833080
- GTIN
- 7316577003881
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
