Neu & Original

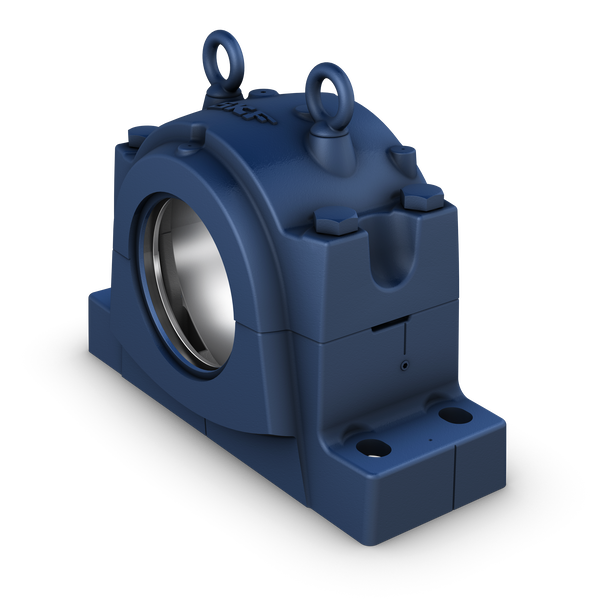

SKF SNL 3140 Geteiltes Stehlagergehäuse, Reihen SNL 30, 31 und 32
Preis & Verfügbarkeit
2.374,03 €
exkl. MwSt.
|2.825,10 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Geteiltes Stehlagergehäuse, Reihen SNL 30, 31 und 32Klicken zum Kopieren
- Hersteller-Artikelnummer:
- SNL 3140Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für SNL 3140 von SKF
- Durchmesser des Lagersitzes
- 340 mm
- Breite des Lagersitzes
- 132 mm
- Mittenhöhe (Stehlager)
- 210 mm
- Mittenabstand zwischen Bolzenlöchern
- 510 mm
- Mittenabstand zwischen Schraubenlöchern (axial)
- 130 mm
- Durchmesser Befestigungsschrauben
- 30 mm
- Gehäuseart
- Stehlager
- Gehäusekonfiguration
- Zweiteilig
- Einbauanordnung
- Durchgehende Welle/Wellenende
- Anzahl der Schraubenlöcher für Befestigungselemente
- 4
- Werkstoff, Gehäuse
- Grauguss
- Dichtungstyp für Lagergehäuse
- Ohne
- Gehäuseschmierfunktion/Option
- Fett
- eClass-Code
- 23-05-17-01
- UNSPSC-Code
- 31171519
- Durchmesser des Lagersitzes (D<sub>a</sub>)
- 340 mm
- Breite des Lagersitzes (C<sub>a</sub>)
- 132 mm
- Wellenmittenhöhe (H<sub>1</sub>)
- 210 mm
- Bohrungsdurchmesser (D<sub>b</sub>)
- 201.4 mm
- Gesamtbreite (A)
- 280 mm
- Fußbreite (A<sub>1</sub>)
- 230 mm
- Gesamthöhe (H)
- 411 mm
- Fußhöhe (H<sub>2</sub>)
- 85 mm
- Gesamtlänge (L)
- 610 mm
- Abstand zwischen Befestigungsschrauben (J)
- 510 mm
- Axialabstand zwischen Befestigungsschrauben (J<sub>1</sub>)
- 130 mm
- Länge der Fußschraubenlöcher (radial) (N)
- 42 mm
- Breite der Fußschraubenlöcher (N<sub>1</sub>)
- 35 mm
- Offset of bearing axis (s)
- 10 mm
- Inside width (A<sub>3</sub>)
- 207 mm
- Breite der Dichtungsnut (A<sub>4</sub>)
- 11 mm
- Width of labyrinth stage (A<sub>5</sub>)
- 5.5 mm
- Width of labyrinth (A<sub>6</sub>)
- 22 mm
- Width between seal grooves (A<sub>7</sub>)
- 262 mm
- Durchmesser der Dichtungsnut (D<sub>c</sub>)
- 216.4 mm
- Durchmesser der Dichtungsnut (D<sub>d</sub>)
- 225.4 mm
- Abstand zwischen Spannstiften (J<sub>6</sub>)
- 560 mm
- Durchmesser Passstifte (N<sub>4</sub>)
- 20 mm
- Breaking load at 0° load angle (if the housing is not supported over its entire base) (P<sub>0°</sub>)
- 2600 kN
- Bruchbelastung bei Spreizwinkel 55° (P<sub>55°</sub>)
- 3200 kN
- Bruchbelastung bei Spreizwinkel 90° (P<sub>90°</sub>)
- 1600 kN
- Bruchbelastung bei Spreizwinkel 120° (P<sub>120°</sub>)
- 1100 kN
- Bruchbelastung bei Spreizwinkel 150° (P<sub>150°</sub>)
- 1000 kN
- Bruchbelastung bei Spreizwinkel 180° (P<sub>180°</sub>)
- 1300 kN
- Bruchlast, axial (P<sub>a</sub>)
- 840 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 120° (Q<sub>120°</sub>)
- 1800 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 150° (Q<sub>150°</sub>)
- 1040 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 180° (Q<sub>180°</sub>)
- 900 kN
- Empfohlener Durchmesser der Befestigungsschrauben
- 30 mm
- Empfohlenes Anzugsmoment für Befestigungsschrauben
- 1310 N·m
- Anzugsmoment für Verbindungsschrauben
- 350 N·m
- Initial grease fill, 20%
- 1.5 kg
- Erstbefettungsmenge, 40 %
- 2.3 kg
- Vorteil
- Einfache Installation
- Vorteil
- Kostengünstige Lageranordnung
- Vorteil
- Reduzierte Wartung
- Vorteil
- Reduzierung von Schmierstoffleckage
- Kategorie
- Lagergehäuse
- Struktur-Gruppe
- APC_HC_003
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SNL 3140
Hersteller-Artikelbeschreibung
SNL plummer (pillow) block housings in the 30, 31 and 32 series are robust and suitable for tough operating conditions. They enable the incorporated bearings to achieve maximum service life with less need for maintenance. Different housing variants and seal designs are available, making the use of tailored housings virtually unnecessary and enabling cost-effective bearing arrangements to be made.
Weitere Informationen für SNL 3140 von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 123,00 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84833032
- GTIN
- 7316571680460
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
