Neu & Original

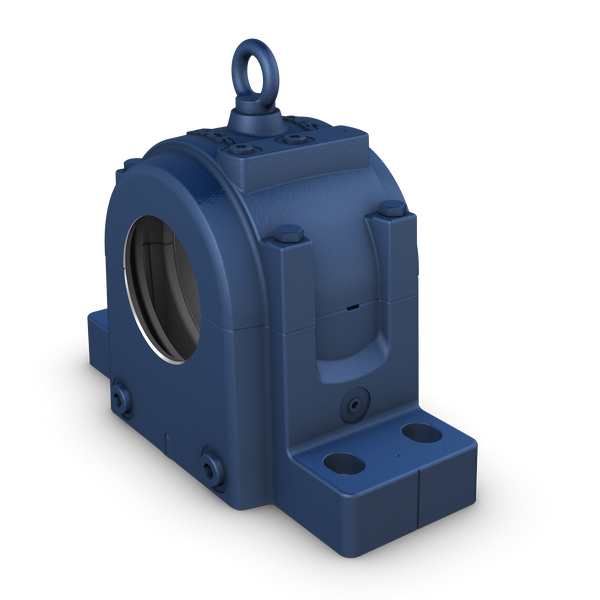

SKF SONL 228-528 Geteiltes Stehlagergehäuse, Reihe SONL
Preis & Verfügbarkeit
2.134,01 €
exkl. MwSt.
|2.539,47 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Geteiltes Stehlagergehäuse, Reihe SONLKlicken zum Kopieren
- Hersteller-Artikelnummer:
- SONL 228-528Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für SONL 228-528 von SKF
- Durchmesser des Lagersitzes
- 250 mm
- Breite des Lagersitzes
- 90 mm
- Mittenhöhe (Stehlager)
- 190 mm
- Mittenabstand zwischen Bolzenlöchern
- 415 mm
- Mittenabstand zwischen Schraubenlöchern (axial)
- 100 mm
- Durchmesser Befestigungsschrauben
- 30 mm
- Gehäuseart
- Stehlager
- Gehäusekonfiguration
- Zweiteilig
- Einbauanordnung
- Durchgehende Welle/Wellenende
- Anzahl der Schraubenlöcher für Befestigungselemente
- 4
- Werkstoff, Gehäuse
- Grauguss
- Dichtungstyp für Lagergehäuse
- Öldichtung
- Gehäuseschmierfunktion/Option
- Öl
- eClass-Code
- 23-05-17-01
- UNSPSC-Code
- 31171519
- Durchmesser des Lagersitzes (D<sub>a</sub>)
- 250 mm
- Breite des Lagersitzes (C<sub>a</sub>)
- 90 mm
- Wellenmittenhöhe (H<sub>1</sub>)
- 190 mm
- Gesamtbreite (A)
- 260 mm
- Fußbreite (A<sub>1</sub>)
- 190 mm
- Gesamthöhe (H)
- 355 mm
- Höhe einschließlich Ringschraube (H<sub>0</sub>)
- 426 mm
- Fußhöhe (H<sub>2</sub>)
- 65 mm
- Abstand zwischen Befestigungsschrauben (J)
- 415 mm
- Abstand zwischen Befestigungsschrauben (J<sub>1</sub>)
- 100 mm
- Gesamtlänge (L)
- 500 mm
- Länge der Fußschraubenlöcher (N)
- 42 mm
- Breite der Fußschraubenlöcher (N<sub>1</sub>)
- 35 mm
- Abstand zwischen Gehäusemittellinie und Öleinlass, Gehäuseoberteil (P<sub>1</sub>)
- 65 mm
- Abstand zwischen Gehäusemittellinie und Öleinlass, Gehäuseoberteil (P<sub>2</sub>)
- 72 mm
- Abstand zwischen Ölauslässen in Gehäusefuß (R<sub>1</sub>)
- 200 mm
- Höhe Ölabflussposition (R<sub>2</sub>)
- 26 mm
- Abstand zwischen Spannstiften (J<sub>6</sub>)
- 430 mm
- Durchmesser Passstifte (N<sub>4</sub>)
- max. 8 mm
- Bruchbelastung bei Spreizwinkel 55° (P<sub>55°</sub>)
- 2550 kN
- Bruchbelastung bei Spreizwinkel 90° (P<sub>90°</sub>)
- 1020 kN
- Bruchbelastung bei Spreizwinkel 120° (P<sub>120°</sub>)
- 700 kN
- Bruchbelastung bei Spreizwinkel 150° (P<sub>150°</sub>)
- 650 kN
- Bruchbelastung bei Spreizwinkel 180° (P<sub>180°</sub>)
- 850 kN
- Bruchlast, axial (P<sub>a</sub>)
- 340 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 120° (Q<sub>120°</sub>)
- 1250 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 150° (Q<sub>150°</sub>)
- 720 kN
- Last bis zum Erreichen der Streckgrenze bei Lastwinkel 180° (Q<sub>180°</sub>)
- 620 kN
- Empfohlenes Anzugsmoment für Verbindungsschrauben
- 200 N·m
- Empfohlener Durchmesser für Befestigungsschrauben
- 30 mm
- Empfohlenes Anzugsmoment für Befestigungsschrauben
- 1310 N·m
- Ölstand
- min. 63 mm
- Ölstand
- max. 85 mm
- Ölfüllstand
- max. 1 l
- Ölfüllstand
- min. 1.5 l
- Vorteil
- Vorgesehen für Ölschmierung
- Vorteil
- Geeignet für hohe Temperaturen
- Vorteil
- Aufnahme hoher Lagerbetriebsdrehzahlen
- Vorteil
- Robuste Ausführung
- Vorteil
- Lange Gebrauchsdauer
- Kategorie
- Lagergehäuse
- Struktur-Gruppe
- APC_HC_004
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SONL 228-528
Hersteller-Artikelbeschreibung
SONL Stehlagergehäuse sind speziell für die Ölschmierung vorgesehen. Sie sind für hohe Temperaturen und hohe Lagerdrehzahlen ausgelegt. Die robuste, steife Bauform bietet eine Reihe integrierter Merkmale für eine effektivere Schmierung und längere Lagerlebensdauer.
Weitere Informationen für SONL 228-528 von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 86,40 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84833032
- GTIN
- 7316572230893
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
*:Lieferzeiten sind nicht verbindlich und können sich ändern.
**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.
***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.
