Druckschalter Hydraulik im industriellen Einsatz
Der Druckschalter Hydraulik ist ein zentrales Sicherheits- und Steuerelement in Hydrauliksystemen. Er erfasst Druckänderungen im Ölkreislauf und löst über einen elektrischen Kontakt definierte Schaltvorgänge aus, etwa das Abschalten der Pumpe oder das Freigeben eines Ventils. In der Praxis kommen mechanische Kolben- und Membranausführungen ebenso vor wie elektronische Drucksensoren mit Schaltausgang. Bei Partbase erhalten Sie passende Modelle in Einstellbereichen bis weit über 300 bar, mit verschiedenen Anschlussarten und Kontaktvarianten für Schließer, Öffner und Wechsler.
Funktion und Aufbau eines Druckschalters in der Hydraulik
Ein Druckschalter Hydraulik wandelt einen mechanischen Druck in ein elektrisches Signal um. Im Inneren wirkt das Hydrauliköl auf eine Membran oder einen Kolben, der gegen eine Feder arbeitet. Erreicht der Druck den eingestellten Schaltpunkt, verschiebt sich das Element so weit, dass ein Mikroschalter betätigt wird – der elektrische Kontakt öffnet oder schließt. Je nach Bauform stehen drei Schaltverhalten zur Verfügung: Schließer (NO), Öffner (NC) oder Wechsler. Die Rückschaltdifferenz, auch Hysterese genannt, liegt bei mechanischen Ausführungen typisch zwischen 5 und 30 Prozent und verhindert ein Flattern des Kontakts in der Nähe des Schaltpunkts. Elektronische Druckschalter arbeiten mit einem Drucksensor und einer Auswerteelektronik. Sie erlauben feinere Einstellungen, Display-Anzeigen und oft zusätzliche Analogausgänge.
Bauformen und Druckbereiche beim Druckschalter Hydraulik
Hydraulikdruckschalter unterscheiden sich vor allem in Schaltprinzip, Druckbereich und Anschlussart. Für niedrige Drücke bis etwa 10 bar werden meist Membranausführungen eingesetzt, da sie sensibel reagieren. Ab etwa 50 bar dominieren Kolbenausführungen, die für Drücke bis 400 bar oder mehr ausgelegt sind.

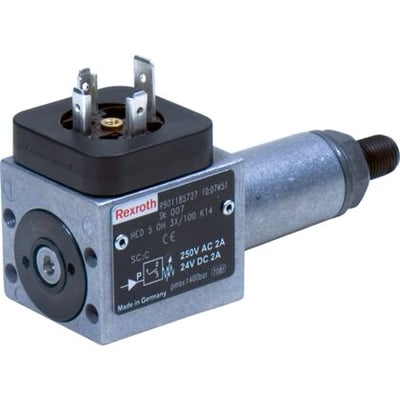

Für die Auswahl sind Einstellbereich und maximal zulässiger Überdruck die ersten Kenngrößen. Hinzu kommen die Anschlussart – Rohrleitung, Plattenaufbau oder Flanschverbindung – sowie der elektrische Anschluss, häufig ein Gerätestecker nach DIN EN 175301-803. Schaltleistung und Versorgungsspannung (250 V AC oder 12/24 V DC) sowie Gehäusewerkstoff und zulässiger Temperaturbereich runden das Bild ab. Bosch Rexroth bietet Ausführungen für alle drei Anschlussarten; Hydac deckt ein breites Spektrum mit elektronischen Druckschaltern ab, während Enerpac kompakte einstellbare Modelle für Hochdruckanwendungen liefert.
Einstellung und Inbetriebnahme des Druckschalters
Einstellbare Druckschalter werden über eine Stellschraube oder eine digitale Bedienung auf den gewünschten Schaltpunkt justiert. Den Sollwert sollte man im realen Betrieb mit einem geprüften Manometer abgleichen – die Skala am Gerät allein reicht selten aus. Mechanische Modelle besitzen häufig eine arretierbare Stellschraube, die ein unbeabsichtigtes Verstellen verhindert.
Beim Einbau ist auf eine pulsationsarme Anschlussstelle zu achten. Direkt hinter Pumpen oder Schaltventilen entstehen Druckspitzen, die den Schalter vorzeitig verschleißen lassen. Eine Drosselblende oder ein kurzer Beruhigungsabschnitt im Leitungssystem hilft. Elektronische Druckschalter erlauben das Einstellen von Schaltpunkt und Rückschaltpunkt getrennt, sodass sich die Hysterese gezielt an das Hydrauliksystem anpassen lässt.
Auswahlkriterien und Sortiment bei Partbase
Bei der Auswahl eines Druckschalters für die Hydraulik stehen Betriebsdruck, Schalthäufigkeit und geforderte Genauigkeit an erster Stelle. Für reine Sicherheitsfunktionen genügt meist ein mechanischer Schalter mit fester Hysterese. Bei Regelaufgaben oder häufigen Sollwertänderungen ist ein elektronischer Druckschalter die bessere Wahl.
Darüber hinaus spielen Medienverträglichkeit der Dichtungen mit dem Hydrauliköl, die Schutzart (etwa IP65 oder IP67 bei feuchter Umgebung) und die Kompatibilität mit vorhandenen Anschlussplatten oder Verschraubungen eine Rolle. Im Sortiment von Partbase finden Sie über tausend Artikel rund um den Druckschalter Hydraulik. Hydac und Bosch Rexroth bilden den Schwerpunkt, ergänzt durch Hawe, Enerpac, Stauff, Festo und Aventics.
