Proportional Wegeventil Hydraulik – Funktion und Auswahl
Ein Proportional Wegeventil Hydraulik verbindet die Funktion eines klassischen Wegeventils mit einer stufenlosen Mengen- und Richtungsregelung. Die Position des Steuerkolbens folgt dabei dem Stromsignal des Proportionalmagneten, sodass sich Geschwindigkeit und Bewegungsrichtung des Verbrauchers fein dosieren lassen. In Pressen, Spritzgussmaschinen, Hubtischen oder mobilen Arbeitsgeräten ist diese Eigenschaft entscheidend. Partbase bündelt Modelle von Bosch Rexroth, Hydac, Hawe und Aventics in den üblichen Baugrößen NG06 bis NG25 sowie in Patronen- und Plattenausführung.
Funktion eines Proportional Wegeventils in der Hydraulik
Ein Proportional Wegeventil arbeitet mit einem hubgeregelten Magneten. Der Magnet zieht den Anker proportional zum Eingangsstrom an, der Steuerkolben verschiebt sich entsprechend, und der Öffnungsquerschnitt zwischen den Anschlüssen P, T, A und B verändert sich. Dadurch entsteht keine reine Schaltfunktion, sondern ein stufenloser Übergang zwischen den Schaltstellungen. Volumenstrom und Bewegungsrichtung lassen sich gleichzeitig regeln. Im Vergleich zu Servoventilen ist die Toleranz gegenüber Verschmutzung höher, die Überdeckung größer und die Ansteuerung einfacher. Für viele Aufgaben in der Industriehydraulik reicht diese Genauigkeit aus, ohne dass die Kosten eines Servosystems anfallen. Druckventile mit Proportionaltechnik nutzen denselben Magneten, um die Federvorspannung zu verändern und so den Sollwert elektrisch einzustellen.
Bauformen und Anschlussarten beim Proportional Wegeventil Hydraulik
Die Auswahl beginnt beim Anschlussbild. Plattenaufbau nach CETOP in den Baugrößen NG06, NG10, NG16 und NG25 ist der Standard für stationäre Maschinen, weil sich Ventile flexibel auf Steuerblöcke schrauben lassen. Patroneneinschraubventile sitzen direkt im Block und sparen Bauraum – vor allem in der Mobilhydraulik und in kompakten Aggregaten. Rohrleitungsausführungen kommen in einfacheren Schaltkreisen vor.
Für die Vorauswahl sind Schieberbild (4/3, 4/2, 3-Wege) und Mittelstellung (geschlossen, schwimmend, offen) die ersten Filterkriterien. Danach folgen Nenndurchfluss bei Δp = 5 bar oder 10 bar sowie die Frage, ob eine direkt- oder vorgesteuerte Bauform benötigt wird. Direktgesteuerte Ventile decken kleinere Volumenströme bis etwa 60 l/min ab. Für höhere Mengen kommen vorgesteuerte Bauformen zum Einsatz, wie sie Bosch Rexroth und Hydac in der NG10- und NG16-Klasse anbieten. Ob eine integrierte Elektronik (OBE) sinnvoll ist, hängt vom verfügbaren Bauraum und der Verkabelungsstruktur der Anlage ab.
Auswahlkriterien für ein Proportional Wegeventil Hydraulik
Bei der Auswahl steht das Lastprofil im Vordergrund. Entscheidend sind der maximale Betriebsdruck, der benötigte Nenndurchfluss und die geforderte Regeldynamik. Ein Ventil mit zu großem Querschnitt regelt im unteren Bereich ungenau; ein zu kleines erzeugt unnötige Druckverluste und Wärme.
Auf der Signalseite muss das Sollwertsignal – typisch ±10 V, 4–20 mA oder CAN – zur Steuerung passen, ebenso die Versorgungsspannung (12 V oder 24 V DC). Ölsorte, Viskositätsbereich und die geforderte Reinheitsklasse nach ISO 4406 (häufig mindestens 20/18/15) begrenzen die Auswahl weiter. Schutzart und Umgebungstemperatur sind bei Außenanwendungen oder Nassräumen zusätzlich zu prüfen.
Die Ansteuerelektronik muss zum Ventil passen. Externe Verstärkerkarten erlauben eine flexible Parametrierung von Rampen, Totband und Verstärkung. OBE-Ausführungen bringen die Elektronik bereits mit und reduzieren den Verkabelungsaufwand. Bosch Rexroth, Hydac und Hawe geben in den Datenblättern alle Kennlinien an, anhand derer sich das passende Modell sicher bestimmen lässt.
Hersteller und Sortiment bei Partbase

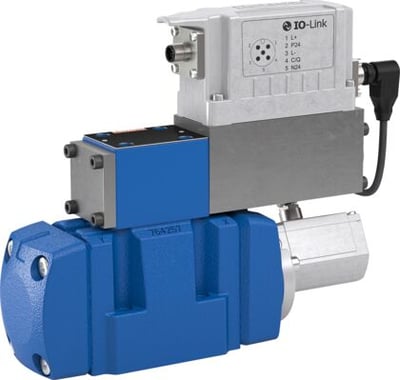

Im Sortiment von Partbase sind Proportional Wegeventile von den wesentlichen Herstellern verfügbar. Bosch Rexroth ist mit Baureihen wie 4WRA, 4WRE, 4WRZ und 4WRPH vertreten und deckt direktgesteuerte sowie vorgesteuerte Ausführungen ab. Hydac liefert Patronenventile und Blockaufbauten, die sich gut in kundenspezifische Steuerblöcke integrieren lassen – etwa das Hydac 1262993 für Einschraubanwendungen oder das Hydac 235290 für Plattenaufbauten. Hawe ergänzt das Programm um robuste Sitzventiltechnik für Pressen- und Werkzeugmaschinen.
Neben den Ventilen selbst finden Einkäufer bei Partbase passende Ansteuerelektronik, Verschraubungen und Filtertechnik, sodass Ersatz- und Neuteile mit gleicher Spezifikation aus einer Quelle beschafft werden können.
