Lenkorbitrol — Aufbau, Auswahl und Reparatur
Das Lenkorbitrol ist das zentrale Steuerglied einer hydrostatischen Lenkung in Off-Highway-Maschinen. Es wandelt die Drehbewegung am Lenkrad in einen dosierten Ölvolumenstrom zum Lenkzylinder um — ohne mechanische Verbindung zwischen Lenksäule und Achse. Typische Einsatzfelder sind Traktoren, Radlader, Bagger, Teleskopstapler und Kommunalfahrzeuge. Verdrängungsvolumen, Bauart und Anschlussbild bestimmen, welcher Typ in eine Maschine passt.
Aufbau und Funktionsweise eines Lenkorbitrols

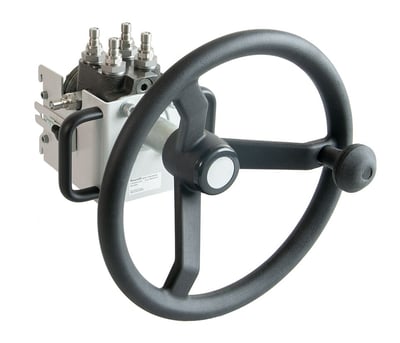

Ein Lenkorbitrol besteht aus einem Steuerschieber mit Innenhülse und einem nachgeschalteten Gerotor-Messglied. Dreht der Fahrer das Lenkrad, öffnet der Schieber Steuerkanten und leitet Drucköl von der Pumpe in das Messglied. Der Gerotor verdrängt eine definierte Ölmenge pro Umdrehung und schiebt sie zum Lenkzylinder. Sobald der Sollwinkel erreicht ist, stellt eine Torsionsfeder oder stellen Mitnehmerstifte den Schieber zurück. Lenkradwinkel und Radwinkel sind damit proportional, ohne starre Kopplung. Typische Anschlüsse sind P (Pumpe), T (Tank) sowie L und R für die beiden Zylinderkammern. Manche Bauarten besitzen einen zusätzlichen LS-Anschluss für Load-Sensing-Systeme. Grundsätzlich unterscheidet man Open-Center-, Closed-Center- und Reaktions-Varianten.
Bauarten und Verdrängungsvolumen
Lenkorbitrole werden nach Verdrängungsvolumen pro Lenkradumdrehung in cm³/U klassifiziert. Übliche Größen reichen von 50 bis 500 cm³/U. Kleine Volumen eignen sich für leichte Maschinen mit kleinen Lenkzylindern, große Volumen für schwere Radlader und Baumaschinen. Die Bauart entscheidet über das Verhalten im System.
- OSPC / Open Center, non-reaction — für offene Hydraulikkreise mit Konstantpumpe, Standard in vielen Traktoren
- OSPB / Open Center, reaction — Rückwirkung der Räder ist am Lenkrad spürbar
- OSPD / Closed Center — für geschlossene Systeme mit Verstellpumpe
- OSPL / Load Sensing — mit LS-Signal an die Verstellpumpe, energieeffizient
- OSPM / Mini-Baureihe — für kompakte Stapler und Kommunaltechnik
Auswahlkriterien für den passenden Typ
Vor dem Tausch oder einer Neuauslegung müssen mehrere Parameter zur Maschine passen. Wer nur nach Außenmaß oder Lochbild kauft, riskiert falsche Lenkübersetzung oder Druckspitzen. Maßgeblich sind Schluckvolumen, maximaler Betriebsdruck, Anschlussbild und Hydraulikkreisart. Die folgende Übersicht zeigt typische Zuordnungen.
Maschinentyp | Verdrängung cm³/U | Bauart | Druckbereich |
|---|---|---|---|
Kompakttraktor bis 60 PS | 80–125 | OSPC | bis 140 bar |
Standardtraktor 60–150 PS | 125–200 | OSPC / OSPB | bis 175 bar |
Radlader mittel | 200–315 | OSPB / OSPD | bis 200 bar |
Großtraktor / Mähdrescher | 315–500 | OSPL Load Sensing | bis 210 bar |
Stapler / Kommunalfahrzeug | 50–100 | OSPM | bis 140 bar |
Defektsymptome und Reparatur
Ein verschlissenes Lenkorbitrol zeigt sich durch charakteristische Symptome: Das Lenkrad dreht durch, ohne dass die Räder folgen; die Lenkung wird einseitig schwergängig; das Lenkrad wandert bei Fahrt selbständig nach links oder rechts; oder das System verliert Öl an der Lenksäulenseite. Häufigste Ursache ist Verschleiß an Steuerschieber und Gerotor sowie defekte Wellendichtringe. Sind die Lauflächen noch maßhaltig, reicht oft ein Dichtsatztausch. Bei riefigem Schieber oder Gerotor mit Spiel ist ein Komplettaustausch wirtschaftlicher. Vor dem Ausbau muss das System druckfrei geschaltet werden. Beim Einbau gilt: Lenkrad und Räder in Mittelstellung bringen, Schläuche eindeutig markieren, danach das System entlüften und die Funktion bei laufendem Motor prüfen. Verbaut werden sollten ausschließlich Komponenten und Dichtsätze, die zur Originaltype passen.
